    Hi，小伙伴們，小編今天剛剛學習了Revit繪制三通，現在就來給大伙分享啦。

    據說排水管路中有正三通、斜三通和順水三通呢，你們都清楚么？

    這里不是搶答，不要緊張，小編馬上來講解。

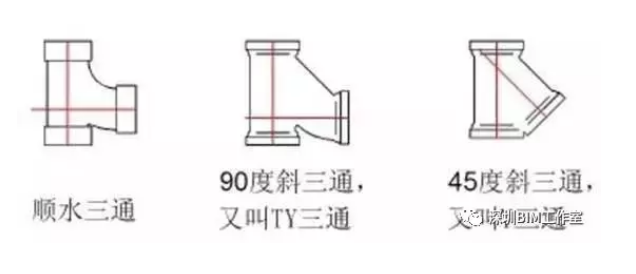

    正/斜三通：按照支管方向來分，與主管成90°為正三通，其他為斜三通。而順水三通是在正三通的基礎上改出來的。

    斜三通（又稱T三通）：常見的有90°斜三通又稱TY三通，和45°斜三通又稱Y三通。

    水利條件：90°斜三通>順水三通

    常見材質：45°斜三通可以為金屬材質也可以塑料材質，90°斜三通金屬材質，順水三通塑料材質。

    今天小編重點要講的是Revit繪制水管TY三通與順水三通，這二者有啥區別呢。

    1.繪制TY三通

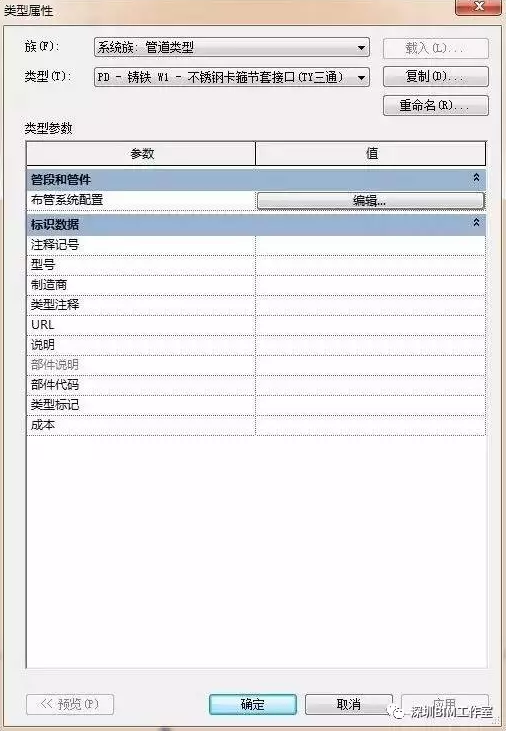

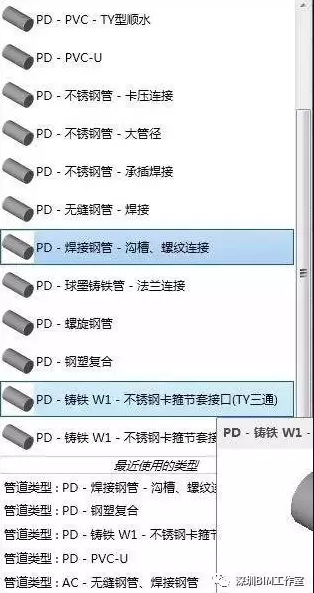

    ?選擇水管類型，編輯水管類型

    ?檢查水管布管系統，布管系統配置

    ?檢查TY三通布管方式

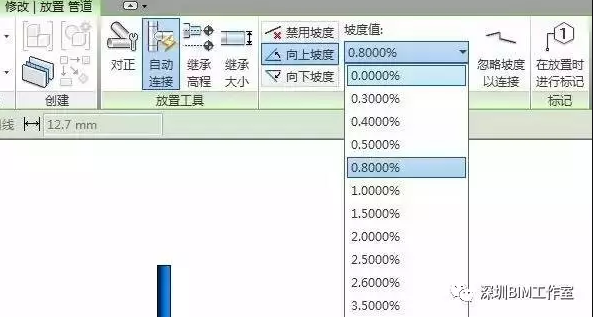

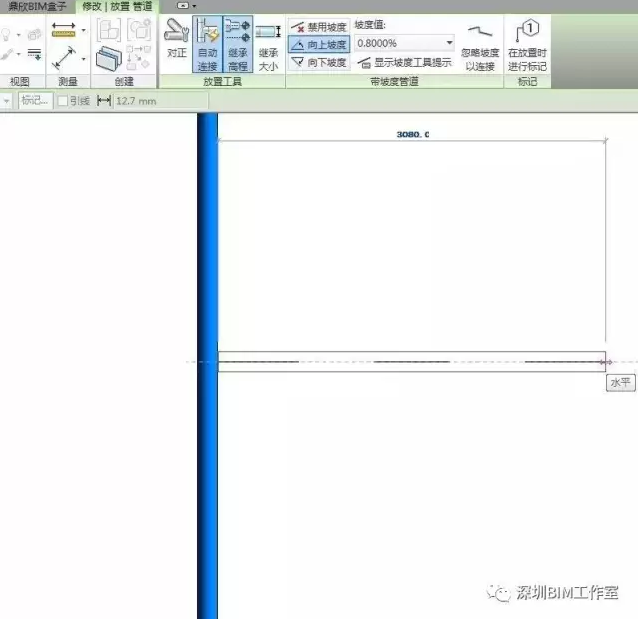

    ?選擇水管坡度，設置坡度值千分之八

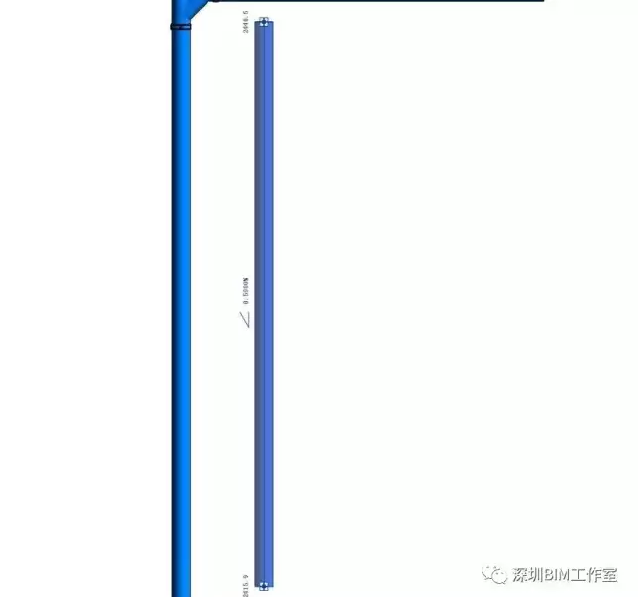

    ?繪制主管，支管

    圖1

    圖2

    圖3

    圖4

    圖5

    TY三通效果

    注意：對TY三通管件，一般來說水管是有坡度的，重點要注意坡度的方向，必要時可以創建類似實例和繼承高程配合使用

    2.繪制順水三通

    ?選擇水管類型，編輯水管類型

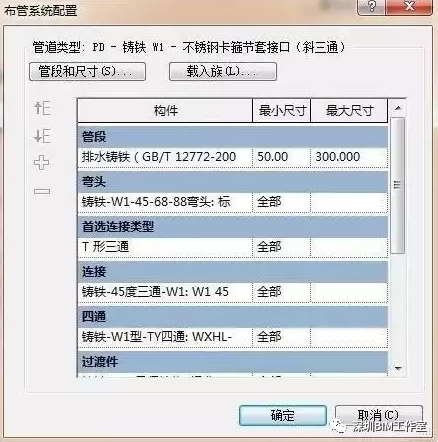

    ?檢查水管布管系統，布管系統配置

    ?檢查順水三通布管方式

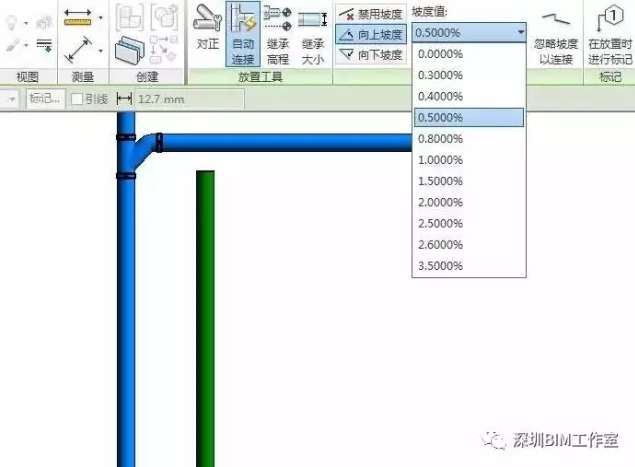

    ?選擇水管坡度，設置坡度值千分之五

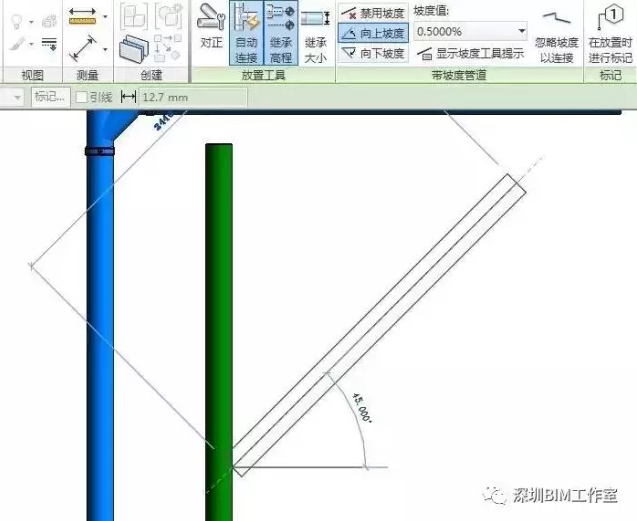

    ?繪制主管，支管

    圖6

    圖7

    圖8

    圖9

    圖10

    圖11

    順水三通效果

    注意：當TY三通自動生成管件時，水管支管與主管是垂直的，如果水管支管與主管是不規則角度的，自動生成的管件可能是錯誤的。

    當順水三通自動生成管件時，水管支管與主管是有一定角度的，如果水管支管與主管是垂直的，自動生成的管件可能是錯誤的。

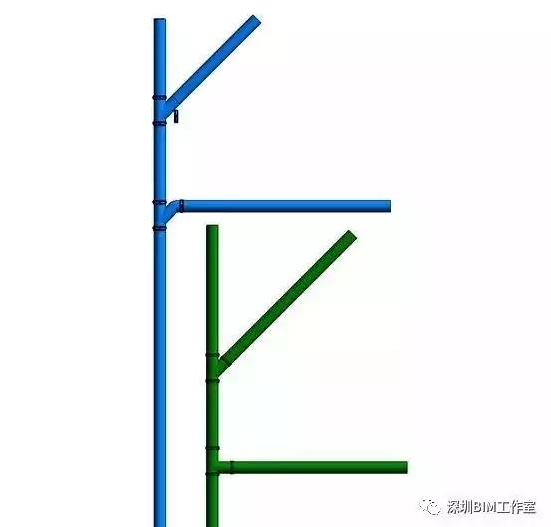

    二種三通效果

    圖12
