在一些復雜的項目中,幕墻造型千姿百態,并不是完全規則的形狀,利用常規的幕墻已無法滿足項目需要,此時可通過內建體量創建不規則幕墻及通過自適應幕墻嵌板族來完成幕墻嵌板的填充。
一、利用“內建體量”創建幕墻
1、在“體量和場地”選項卡下選擇“內建體量”;

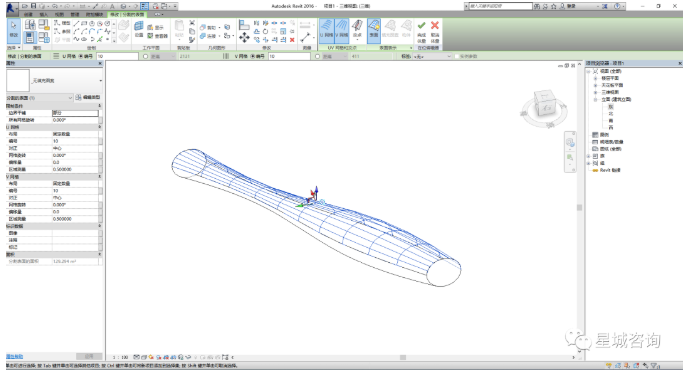

圖1內建體量
2.選擇相應參照平面,創建形狀曲面;并重復這個步驟創建完所需要的全部曲面;

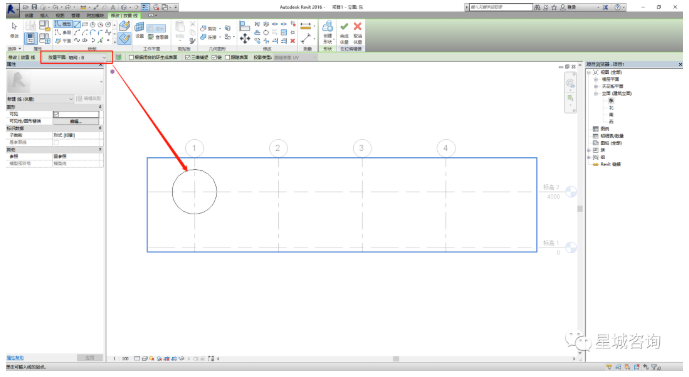

圖2選擇相應參照面繪制形狀輪廓
3.選擇所有曲面,創建形狀;

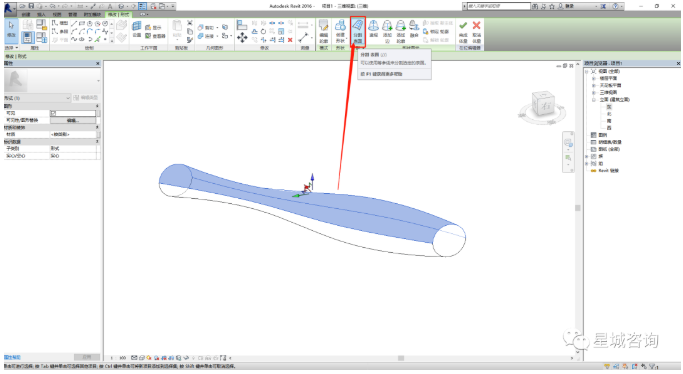

圖3選擇全部曲面創建形狀
4.單擊生成的形狀,選擇“分割表面”以完成幕墻表面形狀的分割樣式;

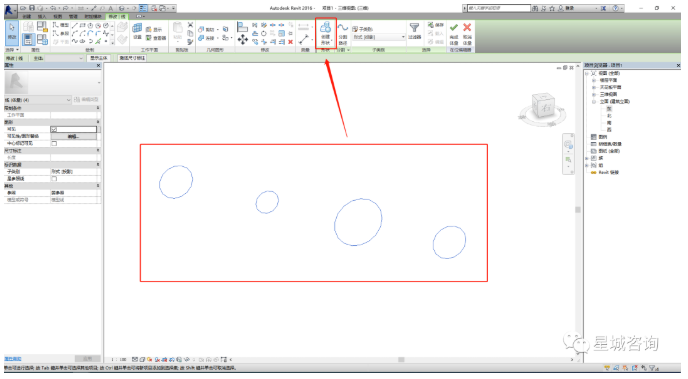

圖4分割表面
5.按項目需要,設置“U網格”和”“V網格”的布局參數,完成內建體量創建幕墻。

圖5完成內建體量創建幕墻
