了解連接中鋼圖元的優先級，并了解如何更改其順序。

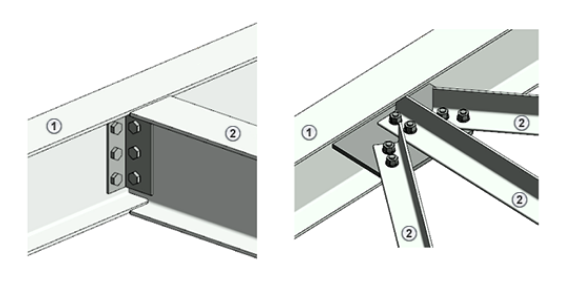

在鋼結構連接中，有一個圖元會被視為主圖元，次要圖元會與其連接。
：主要圖元
：次要圖元
選擇連接時，常規連接符號會將主要圖元顯示為實心圓。次要圖元會顯示為帶編號的圓。編號指定了連接中的后續順序。需要此信息以正確生成部分詳細連接。

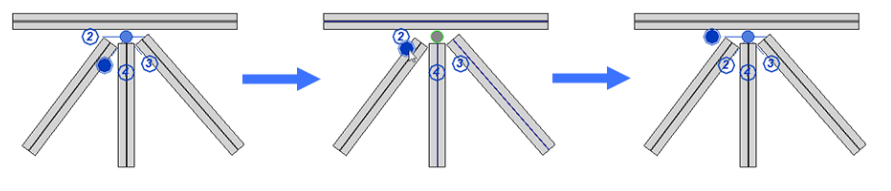

更改連接中的主要圖元
選擇要查看連接順序的連接。
將實心圓拖放到所需主要圖元上。圖元將交換順序。

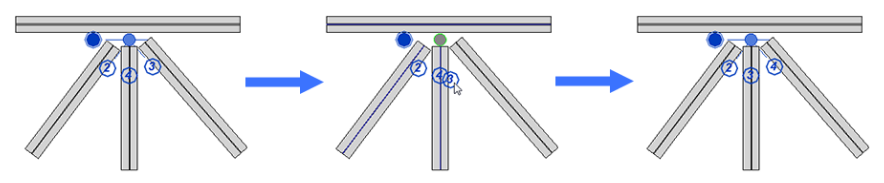

修改連接中的次要圖元順序
選擇要查看連接順序的連接。
將圖元的編號圓拖放到另一個圓形圖元以交換其順序。
父主題：修改結構連接
