在項目中繪制坡道的時候，并不是簡單的拉伸就可以完成，多方向的標高都不相同（尤其是地基處的坡道）。這時，可以通過編輯樓板、添加點來實現坡道的編制。

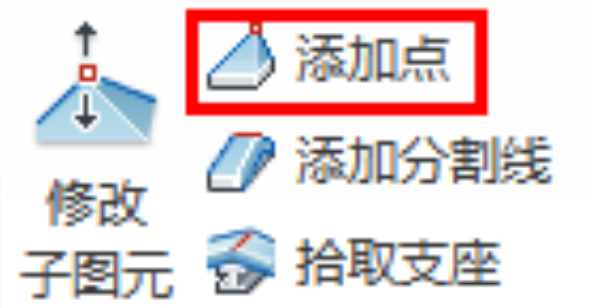

1、首先在所需位置繪制設計所需的樓板大小尺寸，完成之后選中所繪制的樓板，在形狀編輯中添加點，如圖所示。

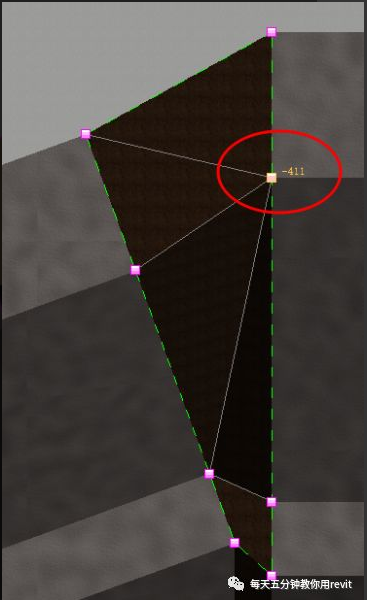

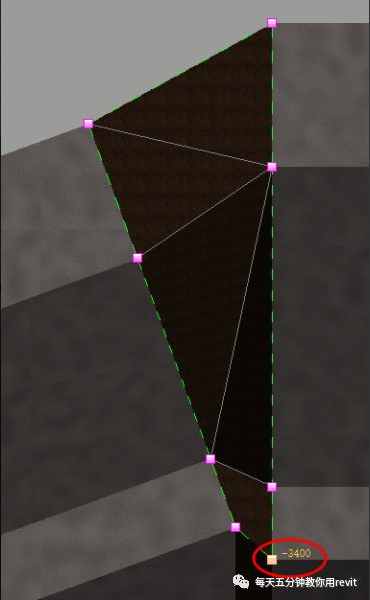

2、對樓板正確的位置進行點的添加并輸入點的高程，也就是和相鄰樓板一樣的標高，形成所需要的高度，如圖所示。

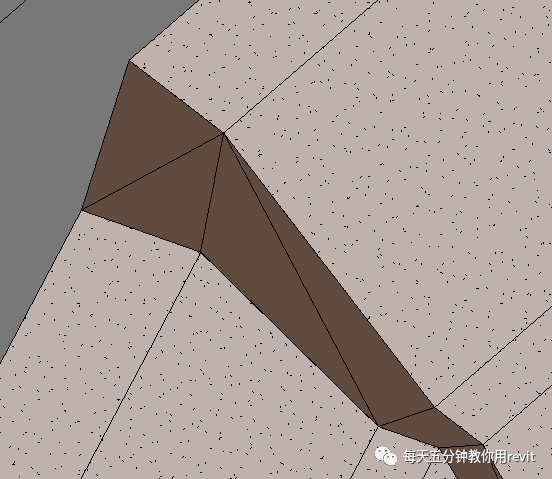

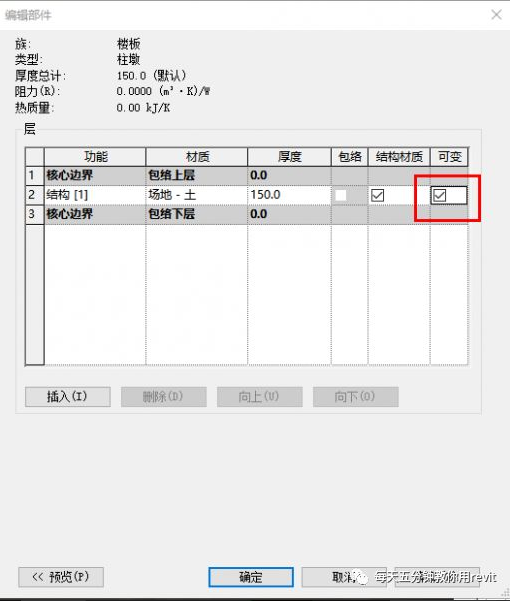

3、完成之后，對建好的坡道進行編輯，勾選可變，并設置相應的厚度，這樣就可以是坡道變成實心，否則是空心的，如圖所示。
意義：其實編制不規則坡道有很多方法，可以用族，體量，屋頂，樓板。通過學習上述文章，了解到用板代替特殊部位，并添加點、控制點的高程可以快速編輯出想要的模型，提高工作效率。
