在使用Revit軟件設計建模的過程中，同一項目使用的軸網相同，那么不同專業在建模過程中反復創建軸網比較麻煩，怎么將其他專業的軸網直接復制過來使用呢？下面進行講解。

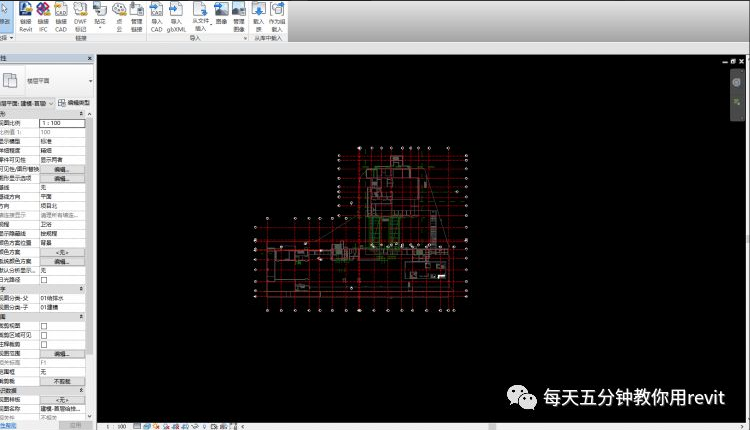

    1、首先新建一個建筑項目，在“插入”選項卡中“鏈接”面板，選擇“鏈接Revit”,將結構模型載入，如圖所示。

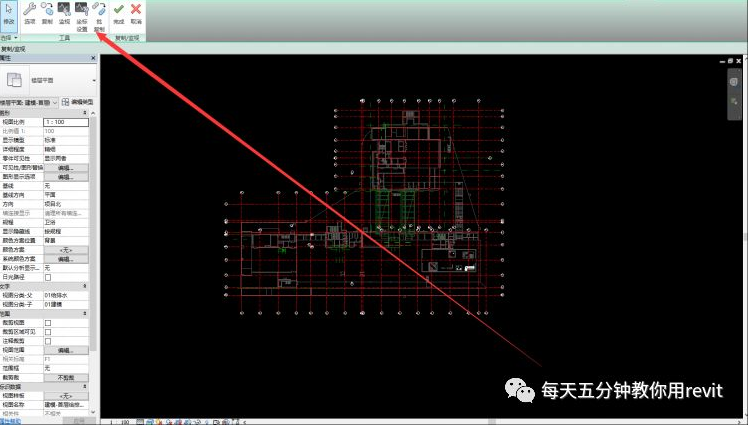

    2、鏈接完成結構模型后，在“協作”選項卡下“坐標”面板中，找到“復制/監視”，下拉菜單選擇“選擇鏈接”，選中已鏈接進來的結構模型。進入復制監視界面，打開任意一個平面。

    3、在“工具”面板中選擇“復制”命令，進行軸網的復制。可以進行單個軸網選擇，或者勾選選項欄中“多個”復選框，直接框選所有的軸網進行復制。同時可以多選中的構件進行過濾。最后點擊完成即可生成軸網，標高的復制則是進入到立面視圖，操作與復制軸網一樣。

    意義：通過“復制/監視”命令可以快速將標高軸網相近或者相同的項目進行傳遞，省去反復繪制標高軸網的麻煩，方便快捷，節省時間，合理運用。
