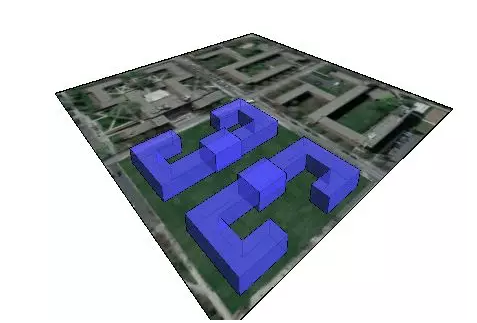

使用形狀描繪建筑模型的概念，從而探索設計理念。概念設計完成后，可以直接將建筑圖元添加到這些形狀中。
可以使用體量研究來執行各種任務。
創建內建體量實例或基于族的體量實例，這些實例特定于單獨的設計選項。
創建體量族，這些族表示與經常使用的建筑體積關聯的形式。
使用設計選項修改表示建筑物或建筑物群落主要構件的體量之間的材質、形式和關聯。
抽象表示項目的階段。
通過將計劃的建筑體量與分區外圍和樓層面積比率進行關聯，可視化和數字化研究分區遵從性。
從預先定義的體量族庫中組合各種復雜的體量。
從帶有可完全控制圖元類別、類型和參數值的體量實例開始，生成樓板、屋頂、幕墻系統和墻。在體量更改時完全控制這些圖元的再生成。

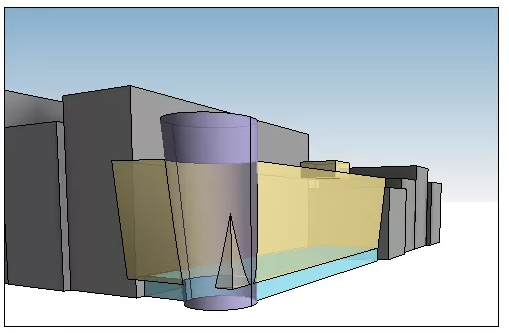

體量和體量族
體量可以在項目內部（內建體量）或項目外部（可載入體量族）創建。
內建體量用于表示項目獨特的體量形狀。
在一個項目中放置體量的多個實例或者在多個項目中使用體量族時，通常使用可載入體量族。
要創建內建體量和可載入體量族，請使用概念設計環境。
在創建體量族時，可以執行以下操作：
將其他體量族嵌套到要創建的體量族中。
將幾何圖形從其他應用程序導入到體量族。
在項目中，可以執行以下操作：
放置某個體量族的一個或多個實例。
創建內建體量。
將體量實例連接到其他體量實例以消除重疊。因此，這些體量實例的總體積值和總樓層面積值會相應進行調整。
創建一個明細表，該明細表將顯示體量的總體積、總樓層面積和總表面積。
將體量實例放置在工作集中，并指定給階段，然后將其添加到設計選項中。
設計選項、階段和
工作集中的體量實例
可以將體量實例指定給任何工作集、階段范圍和設計選項。請注意下列限制：
如果要連接兩個體量的幾何圖形，并改變不同選項之間的關聯，則必須將這兩個體量都復制到每一選項中。
如果要修改兩個體量之間的關聯，但它們在不同的工作集中，則兩個工作集都必須為可編輯，或者您需要向工作集的所有者借用這兩個體量或其中之一。
如果體量之間的關聯在各個階段不同，則可能需要在每一階段中都包含每一個體量。
