標題：三視圖展示變參數橋梁結構模型
隨著現代建筑技術的發展，橋梁結構設計逐漸融入了數字化和參數化的概念。其中，三視圖展示變參數橋梁結構模型成為了一種常見的設計方法。本文將介紹這種方法的原理和應用。
變參數橋梁結構模型的基本原理是將橋梁結構分解為幾個基本構件，并將它們的尺寸參數化。通過改變這些參數，可以得到不同形狀和尺寸的橋梁結構。而三視圖展示則是將這個參數化的模型在不同視角下展示出來，包括平面圖、立面圖和剖面圖。
在設計過程中，首先需要確定橋梁結構的基本構件，比如橋墩、橋面板和橋梁墩等。然后，為每個構件定義尺寸參數，例如長度、寬度和高度等。這些參數可以是固定的，也可以是可變的。接下來，可以使用計算機輔助設計（CAD）軟件來創建一個參數化的橋梁結構模型。

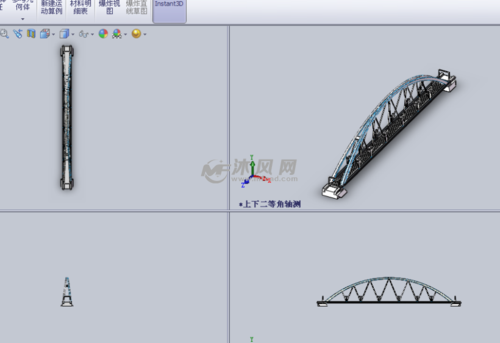

三視圖展示是參數化橋梁結構模型的一種常見展示方式。在平面圖中，可以清晰地展示橋梁的平面形狀和布局。立面圖則展示了橋梁沿著垂直方向的外觀。而剖面圖則展示了橋梁結構的內部構造和細節。
三視圖展示變參數橋梁結構模型具有以下優點：
1. 靈活性：通過改變參數，可以快速得到不同形狀和尺寸的橋梁結構。這樣可以根據具體項目要求進行定制化設計。
2. 可視化：三視圖展示可以直觀地展示橋梁結構的外觀和內部構造。這有助于設計師和工程師更好地理解和評估設計方案。
3. 參數化：參數化的設計方法可以將橋梁設計與計算機模擬和優化相結合。通過分析參數的變化對橋梁結構性能的影響，可以得到最佳的設計方案。
除了三視圖展示，參數化橋梁結構模型還可以應用于其他方面，比如風荷載分析、位移響應模擬和結構優化等。通過將橋梁結構建模為參數化模型，可以方便地進行這些分析和計算。
總之，三視圖展示變參數橋梁結構模型是一種現代化的設計方法，使得橋梁結構設計更加靈活、可視化和參數化。它可以應用于不同類型和規模的橋梁設計，并幫助設計師和工程師得到更優的設計方案。
