在繪制百葉窗族的時候，大家一定都會覺得很麻煩，今天教大家一個快速創建百葉窗的辦法——使用幕墻繪制百葉窗
使用幕墻繪制百葉窗是用豎梃作為百葉窗的窗框和百葉，我們只需要對它賦予一個百葉的輪廓就可以了
下面來講講具體的創建方法
首先，使用公制輪廓創建一個百葉的輪廓樣式
具體規格根據我們需要的窗框規格設定

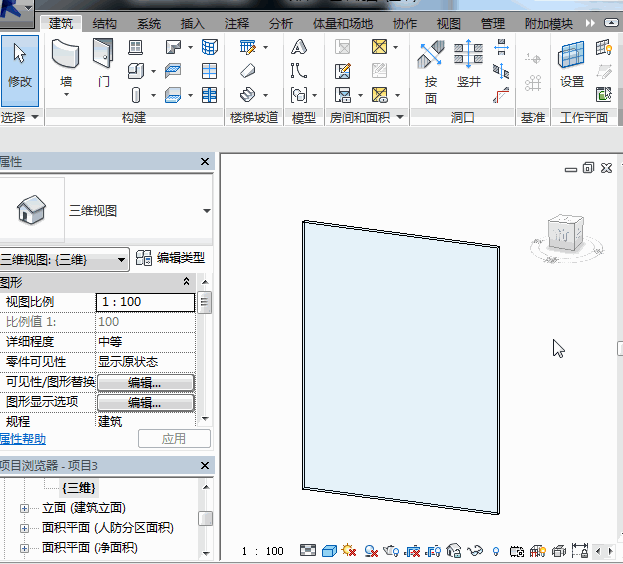

接著，新建一個項目，并創建一個幕墻，幕墻的規格與需要創建的百葉窗的規格一致
然后，使用幕墻網格對其進行分割，間距按照百葉的間距設置
然后使用矩形豎梃并選擇需要的規格對幕墻四周設置豎梃
接著，將我們之前繪制好的公制輪廓載入項目并將其添加到豎梃的規格當中
使用設置好的豎梃進行創建
最后，將玻璃嵌板隱藏起來并且勾選自動嵌入,如果不勾選自動嵌入，插入墻中的時候就不會自動剪切

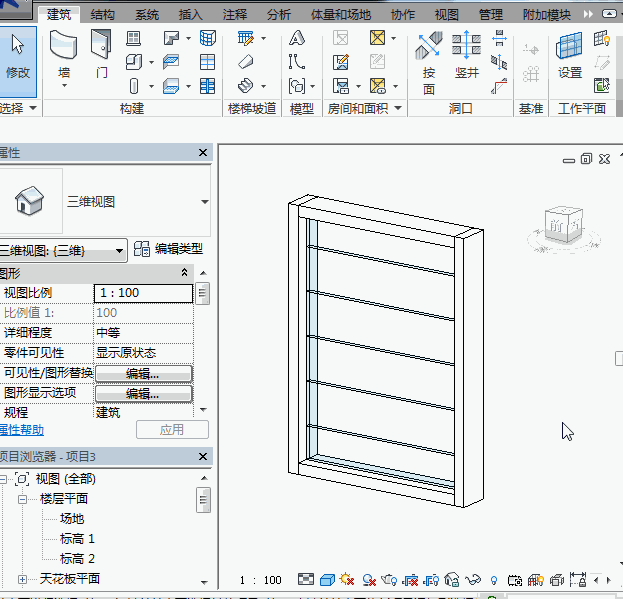

繪制完成之后，插入常規墻中測試一下
OVER~
