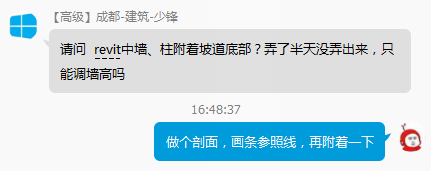

問：
答：

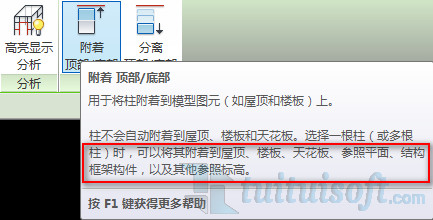

“附著頂部/底部”這個命令存在一些局限性，通過說明我們也可以看到（鼠標放在工具上幾秒鐘就可以看到了！），只能附著在屋頂、樓板、參照標高等，對于樓梯坡道這些是無法直接選擇的?。?/span>
但是我們可以換個角度思考，通過添加參照平面的方法來解決這個問題！
那么具體如何操作呢？
下面跟小編來一起學習學習

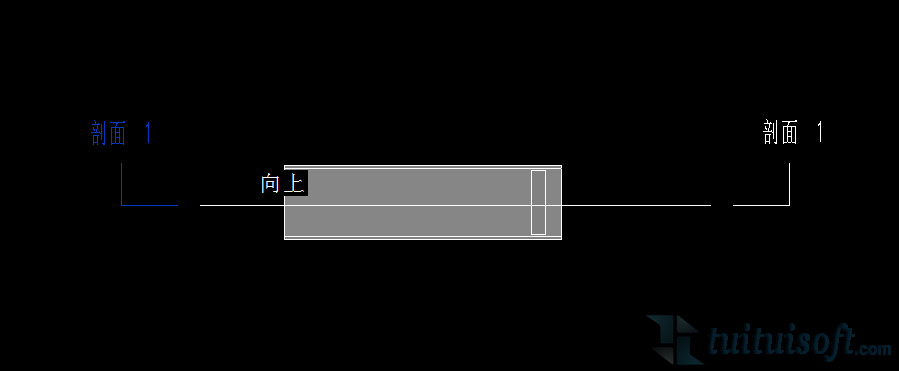

1、首先做個剖面

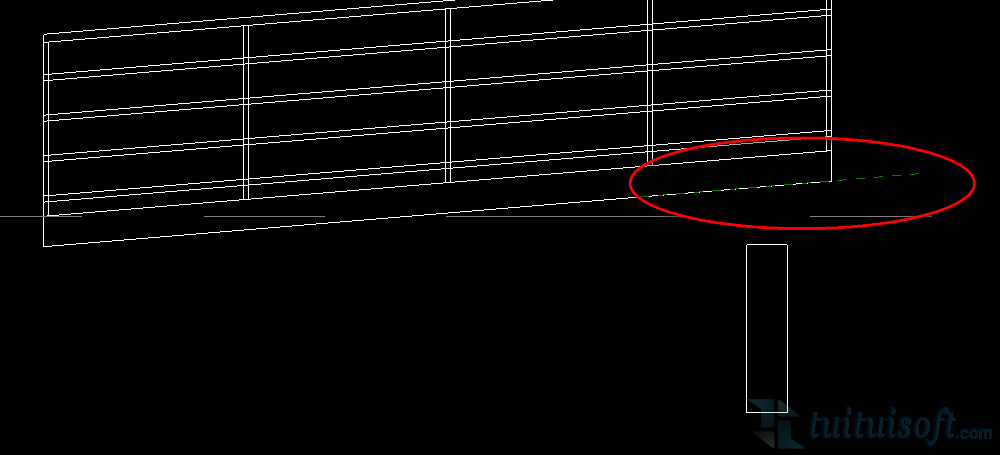

2、轉到剖面視圖，沿著坡道底板畫一條參照平面

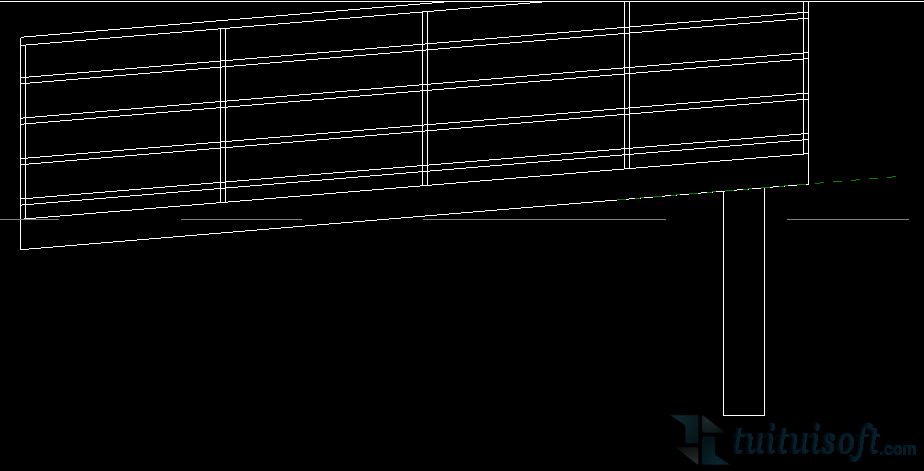

3、這時候再對墻或柱使用“附著頂部/底部”命令，不過要注意的是一定要選擇參照平面?。▽嶋H上我們是通過附著參照平面來達到附著坡道這么一個效果）
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
