在進行模型外裝飾繪制的時候經常會出現有條紋的墻體造型，狗蛋總結了三種繪制方法跟大家交流一下
常見的帶有條紋造型的墻體有以下兩種
首先，我們來講講第一種，繪制這種墻體一般有兩種方法：
1. 使用分隔條直接在墻體上進行放置
2. 直接在墻體中進行分隔條添加
這種方法與第一種方法的區別在于，這種方法是將分隔條與墻體合成一個整體，在繪制其他墻的時候也可以自帶分隔條而不需要每一面墻都去添加
接著，我們來講講第一張圖片中的第二種帶條紋墻體的繪制方法

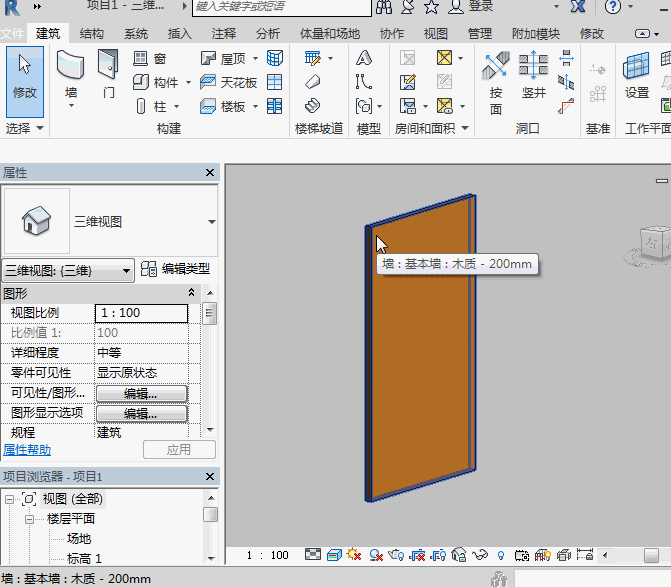

1. 任意繪制一面墻，進入編輯類型進行結構材質的修改
2. 在外觀材質庫中尋找合適的材質
為什么要選擇合適的材質呢，因為有些材質的特性中不包含“凹凸”這一項
3. 接著，找到“凹凸”這個選項進行設置，確定好我們需要的圖像
4. 然后，通過“圖像”下方的“數量”調整好凹陷的深度
5. 最后，在圖像中修改每個條紋的寬度
我們先看看原始寬度下條紋的樣式
然后修改它的寬度
這就是繪制條紋墻體的三種方法
OVER~
