眾所周知，相比word或者表格進行模型檢查的繁瑣，Navisworks軟件的模型視點讓模型檢查顯得更加直觀與方便，而且在Navisworks軟件中做模型剖面也相對高效快速，各個方向，各種角度都能剖，不像fuzor，enscape操作一個剖面框就卡半天。
所以這里強烈建議各位同仁小伙伴們學會用Navisworks軟件做模型視點。
那么問題來了，如何快速導出nwc文件呢？這里我給大家分享4種方法！！
01
第一種方法是歐特克官方的，在Revit中打開模型，切換到三維視圖，調整好視圖模式和顯示精度設置項，然后點擊附加模塊下方“外部工具”命令，設置導出的參數，將模型導出為NWC格式，如下圖所示。
其中“導出房間幾何圖形”這個勾選要是做碰撞檢查的話，最好去掉，因為建筑模型如果創建的有房間，房間是有高度的，用Navisworks做碰撞檢查的時候就會有檢查出很多管線跟房間的碰撞，都是無效碰撞，浪費大家的時間；
“將文件分為多個級別”這個勾選要加上，在Navisworks的選擇樹里方便大家根據構件的級別選擇，隱藏構件，給構件加透明度，做選擇集，渲染，做動畫等操作都是會更方便。
“轉換元素ID”“轉換元素參數”“轉換元素特性”這個勾選要加上，畢竟BIM干的就是這些參數和特性值；
“坐標”根據需要看是不是有共享坐標，沒有的話就項目內部；
其他設置都根據字面意思判斷要不要勾選就行。
這種方法的好處是設置的一頓操作，讓導出的模型更可控。壞處是打開revit就卡的電腦，沒有幾個小時根本導不出來，也有可能導了半天根本導不出來，或者實在是沒這個耐性讓電腦這么卡著，直接任務管理器里給他拜拜了。反手就是一個差評。
還有就是附加模塊必須有導出Navisworks的命令，如果你是先安裝的Navisworks軟件，再安裝的Revit，那么附加模塊外部工具里面沒有導出Navisworks的命令，需要在網上搜“Autodesk_Navisworks_Exporters_2018_Multilingual_Win_32_64bit_dlm_R3.sfx.exe
”這個文件就是個安裝包，跟很多插件一樣，傻瓜安裝。不過這個插件的資源很難找，我這里正好有資源，需要的小伙伴直接在評論下方留言哦！
02
第二種方法：在revit的右上角有個X戰警的標志，雖然這個標志很厲害，但是他在中國就不那么行了，主要的原因就是國外的服務器，網速使用比較慢。

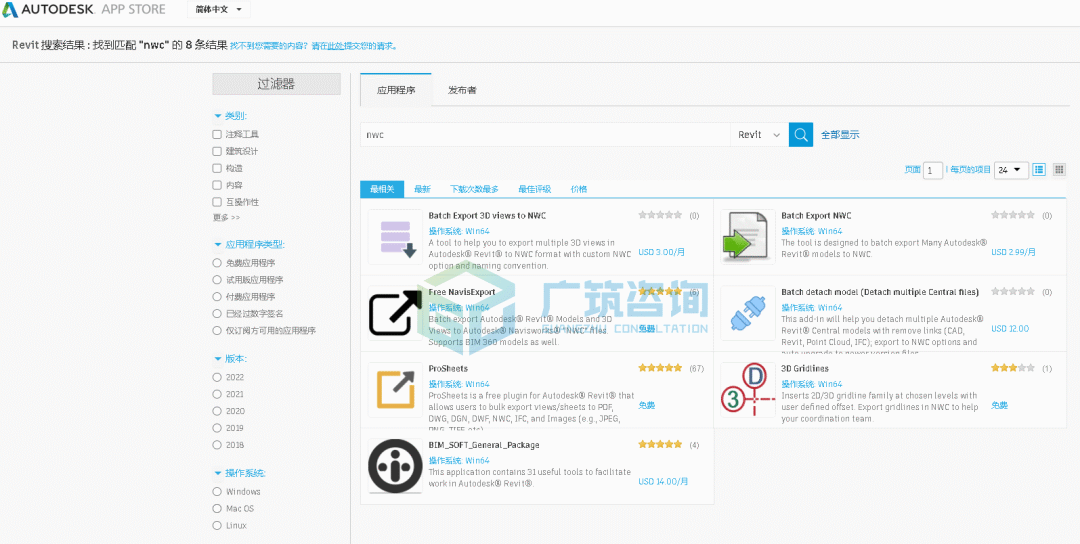

點完這個標志之后就會發現這就是個插件的商店，搜索nwc有很多插件，免費的收費的都有，以“ProSheets”這個插件為例，好處是體積小，做BIM的都知道插件多的時候一個屏幕都放不下，就缺這種小而美的，還免費的。
選項設置跟方法一相同，并且導出速度相對快了不少，可能是因為安裝包小了幾百兆的原因吧。不過缺點也很明顯，都是英文的，設置起來有點費腦子。
大家可以安裝一個有道詞典，方便截圖翻譯。
推薦指數：中評。
03
第三種方法，直接在Navisworks軟件打開rvt格式的Revit文件，然后在rvt文件的同目錄下就自動生成了一個NWC格式文件。
優點是快，用Navisworks要的就是這么6的感覺。用revit導出要3個小時的話，用Navisworks就要3分鐘。缺點就是沒有任何設置，剛一開始就結束了，有時候導出來的構件不全，可能有20%的吧。
那有朋友就會說了，BIM信息就是要準確的，你就算是1%的概率也不行啊。在使用中我發現，導出的內容跟生成的nwc文件里的第一個視圖有關系，比如說，導出來的nwc文件，打開之后視點如下圖，里面很多三維視圖，這個三維視圖是跟revit里的三維視圖一一對應的，而第一個視圖“-1三維”這個視圖就是revit文件里那個決定生成的nwc文件是否完整的視圖。
只要設置好這個視圖的可見性就好了。掌握了這個規律之后直接好評。
在Navisworks中直接將Revit模型拖進去中，直接打開模型，然后生成一個nwc文件，這個跟上面的原理一樣。
04
第四種方法就是利用Navisworks里面的批處理命令，如下圖所示，改命令可以一次將多個RVT模型導出為NWC格式文件，并且還可以直接將這些導出NWC文件自動合并成為一個文件，對一個項目來說模型一般都是拆分成多個RVT模型文件的，利用這個批處理命令可以快速將整個項目模型合并，得到一個項目全模型的NWC格式文件。
當然這個方法優點是更快，只是如果出現像方法三中的問題，也要追溯一下導出的模型是哪個視圖主導的，然后再調整一下這個視圖的可見性，保存。缺點是更不受控制，導出來的文件還要重命名一下。
推薦指數：中評。
這4種nwc文件導出方法各自均有優劣之分，大家要可根據自己的習慣及實際情況靈活應用！
