隨著數字化城市的建設，大部分項目都采用BIM技術來創建三維模型。目前有越來越多仿古建筑出現，與常規創建的模型不一樣的是它的屋面一般都是瓦片形式，那瓦片形式的屋面如何在revit中實現呢？下面我給大家介紹一下自己常用的方法。
本文轉載來源：微信公眾號-，更多內容請關注公眾號！
古建筑瓦片建模流程
▲1. 創建瓦片形式的豎梃輪廓，載入項目中新建此種形式的豎梃類型。
▲2. 創建瓦片形式的幕墻嵌板，載入到項目中。瓦片嵌板要有坡度，這也可以做到瓦片錯落有致的效果。

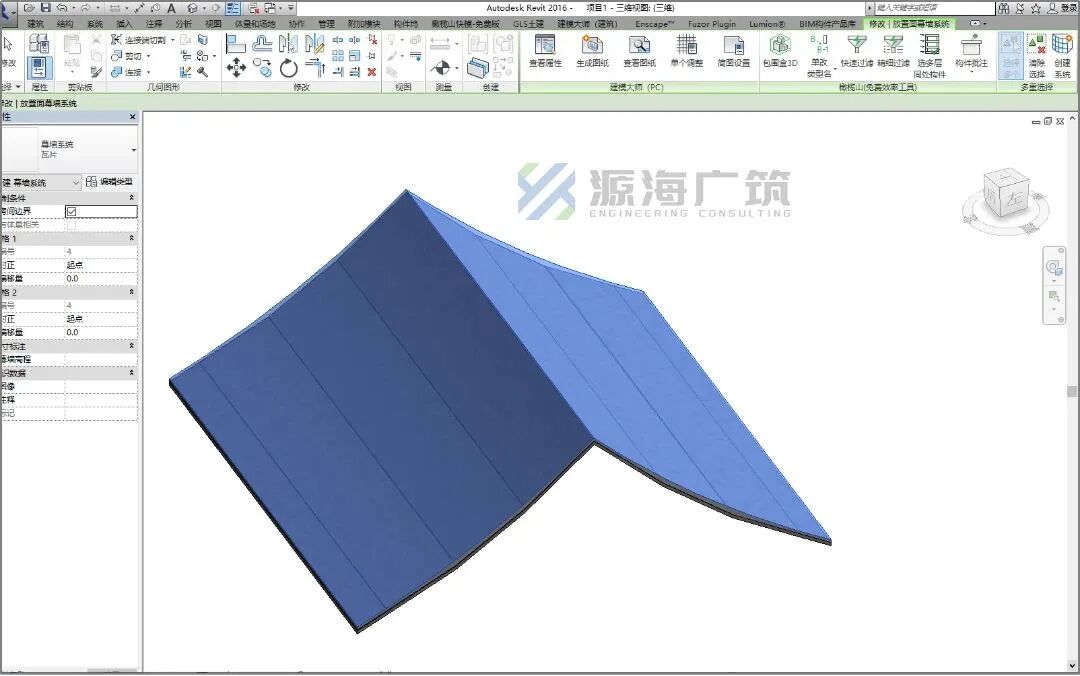

▲3. 在我們需要創建瓦片屋頂的結構斜屋面上創建內建常規模型。
▲4. 創建瓦片幕墻系統，用前面創建的嵌板、豎梃，按照瓦片的尺寸設置網格尺寸間距形成我們需要的瓦片尺寸。
▲5. 拾取常規模型的面創建幕墻系統，瓦片屋頂就生成成功了。
大家看一下剛才生成的幕墻系統的細節圖，可以實現瓦片互相搭接交錯的形式。
以上就是我日常創建瓦片屋頂的方法，希望對大家有幫助。如果大家有什么更簡單有效的方法可以在評論區評論，我們一起學習。
