在Revit中，可以繪制弧形或者圓形的系統墻，那么如果要繪制弧形的幕墻，那么怎么繪制呢？接下來為大家介紹繪制弧形幕墻的方法。幕墻自帶功能是自動嵌入，這時可以在系統墻的基礎上來嵌入弧形幕墻，當然，弧形的幕墻弧度是根據系統墻的弧度來定義的。

01

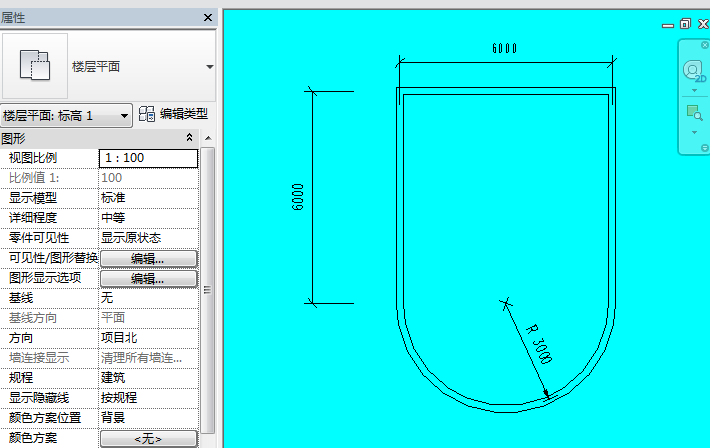

1、新建一個項目，繪制一個長度6M，寬度6M，高度為3.5M，半徑為3M的一個模型，如圖所示。

02

2、再用幕墻把弧度墻繪制出來，這時會出現一個警告提示，不要理，因?yàn)閴χ貜?fù)的原因，如圖所示。

03

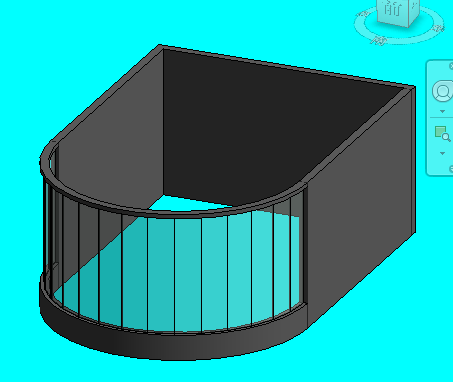

3，繪制完之后，雖然是按照弧度來繪制的幕墻，但是在三維視圖中看到的依然是一面直的幕墻，如圖所示。

04

4，這時選擇幕墻，改下它的標高，然后再進入屬性類型中，進行對應的設置，如圖所示。

在設置里自動嵌入選項一定要勾選，以保證幕墻能夠自動剪切重復的墻體，其次，也是重要的一點，要對幕墻進行網格的劃分，這里可以手動添加網格線或者按照垂直和水平網格的劃分，這里選擇了固定距離的劃分方式。

意義：通過學習上述講解，解決了在有些項目中需要繪制的曲面幕墻，方便建模。
