    想要系統性掌握BIM技能，不能只停留在理論知識上，實操也是關鍵一步。

    拒絕紙上談兵，提升操作技巧，從點滴開始積累。今天我們來學習Revit體量如何通過旋轉生成異形模型。

    我們都知道，Revit體量生成形狀有五種方式：

    拉伸=基于閉合輪廓或者源自閉合輪廓的表面創建。

    旋轉=基于繪制在同一工作平面上的線和二維形狀而創建。線用于定義旋轉軸，二維形狀繞該軸旋轉后形成三維形狀。

    放樣=基于沿某個路徑放置的二維輪廓?jiǎng)?chuàng)建。

    輪廓由線處理組成，線處理垂直于用于定義路徑的一條或多條線而繪制。如果輪廓是基于閉合環生成的，可以使用多分段的路徑來創建。如果輪廓不是閉合的，則不會沿多分段路徑進行掃描。如果路徑是一條線構成的段，則使用開放的輪廓?jiǎng)?chuàng)建掃描。

    放樣融合=基于沿某個路徑放置的兩個或多個二維輪廓而創建。輪廓由線處理組成，而線處理垂直于用于定義路徑的線。

    融合=融合了不同工作平面上的兩個或者多個輪廓的形狀。注意：生成融合幾何圖形時，輪廓可以是開放的，也可以是閉合的。

    接下來我們主要講一下如何通過旋轉生成模型。

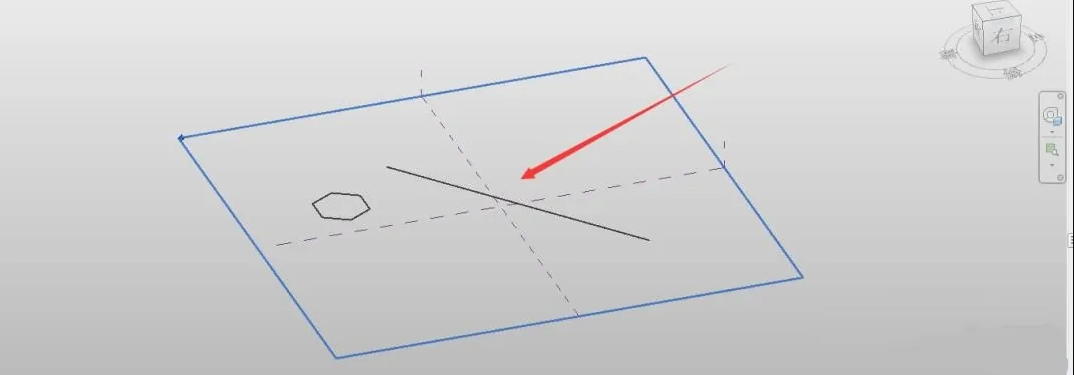

    一、打開軟件進入概念體量環境，如圖，在默認的工作平面中繪制一條線段和一個幾何形狀;

    (注：使用模型線和參照線創建的三維模型有區別，參照線旋轉創建的模型只能通過拖拽參照線的端點修改模型)

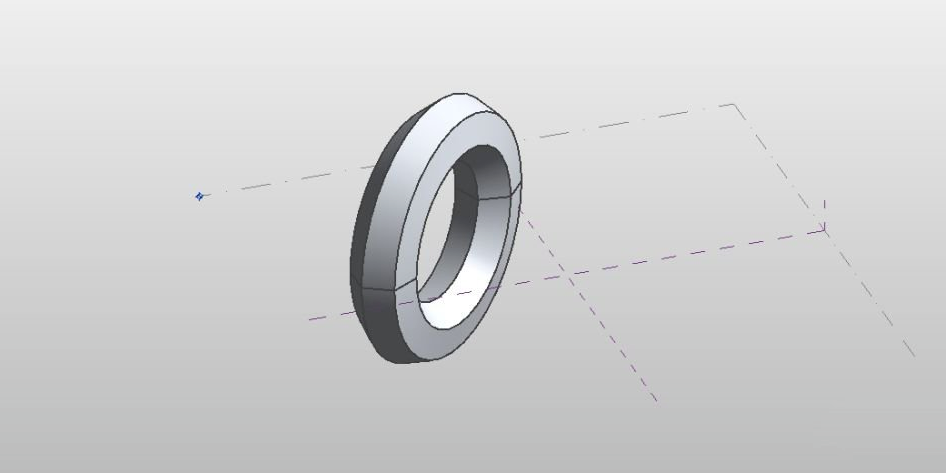

    二、選中線段及形狀，單擊“修改/線”選項卡下的“形狀”面板中的“創建形狀”，就會看到幾何形狀繞著線旋轉后生成了一個三維模型;

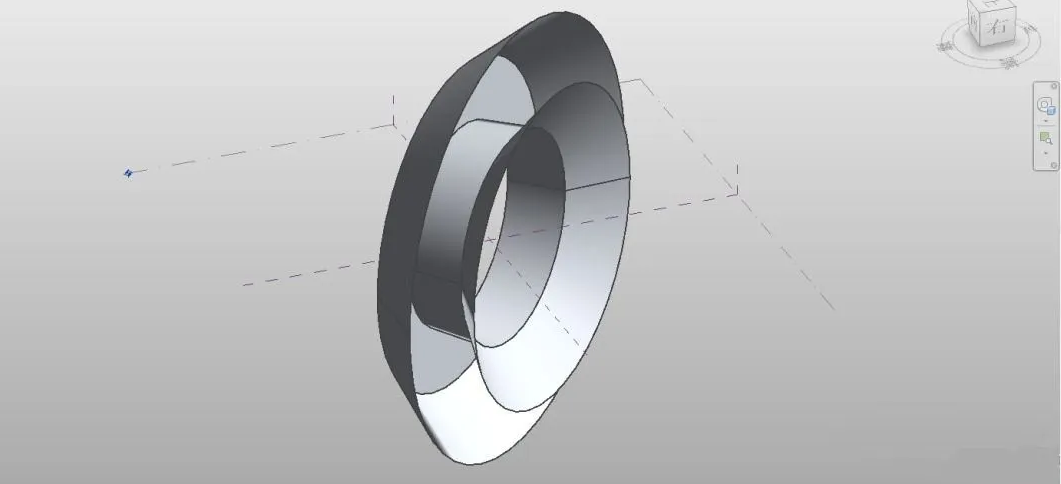

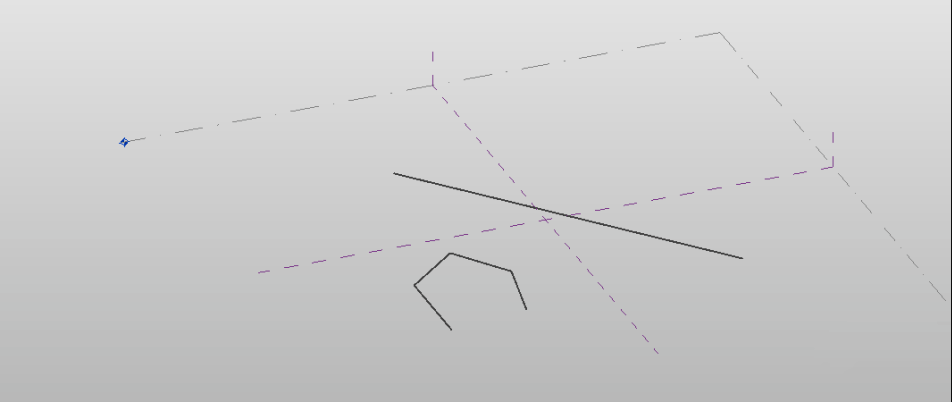

    三、如果繪制的幾何形狀可以是不閉和的線段，這樣創建出來的模型也是不閉和的。
