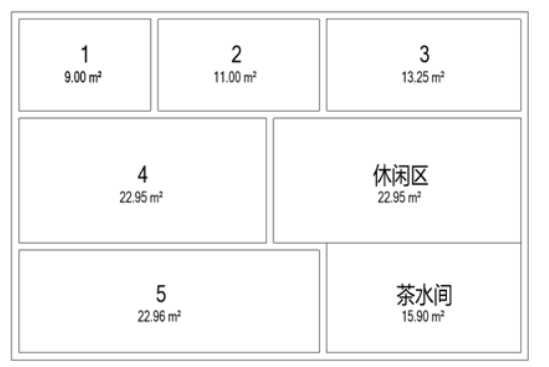

    Revit中設置房間只要有房間放置、標記房間、房間分隔、修改房間名稱、編輯顏色方案幾個步驟。下面將詳細介紹一下用這幾個步驟繪制房間的操作方法。

    一、房間放置

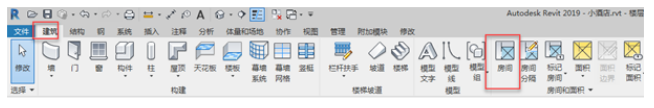

    在平面視圖中，點擊【建筑】選項卡的【房間】，即可在平面視圖中放置房間，放置房間時候，如果放置的范圍是具有房間邊界圖元的封閉范圍，會根據封閉空間確定房間的大小，如果放置的范圍不是封閉范圍，則會提醒房間不在完全閉合的區域中。所以在放置房間之間，先定義房間邊界。

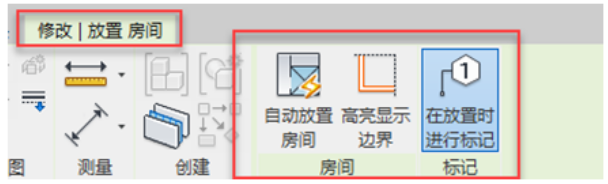

    點擊【房間】命令之后，進入到【修改/放置房間】模式，同時可設置自動放置房間，對放置的房間進行標記。

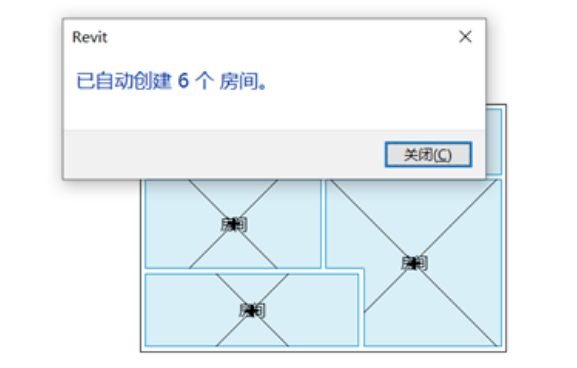

    選擇【自動放置房間】之后，會在當前標高上的所有閉合和邊界區域中放置房間。

    選擇【高亮顯示邊界】，當前視圖會以金黃色高亮顯示所有房間邊界圖元，并顯示一個警告對話框，要退出該警告對話框并消除高亮顯示，請單擊“關閉”。

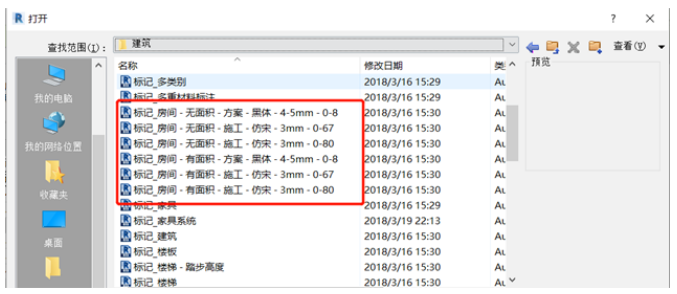

    選擇【在放置時進行標記】，對所放置的房間當前所使用的標記族進行標記，如果當前項目沒有標記族，需要載入對應的房間標記族。在屬性欄里【編輯類型】，載入選擇【China】→【注釋】→【標記】→【建筑】，選擇房間相關的標記族載入。

    二、標記房間

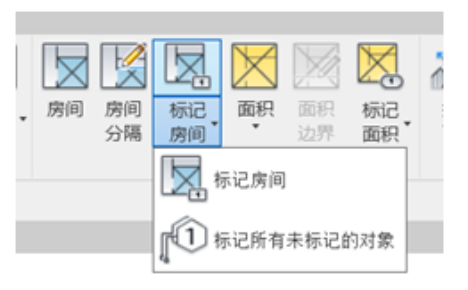

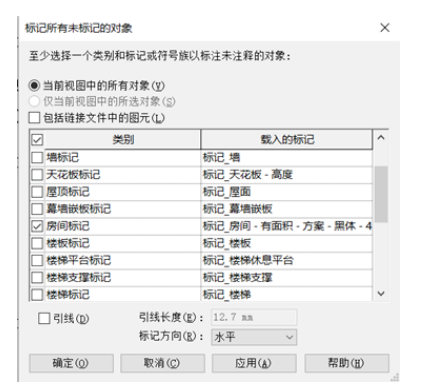

    點擊【房間標記】下拉三角，一個是【房間標記】，一個是【標記所有未標記的對象】。【房間標記】需逐一進行標記，并且標記的房間都有亮顯。【標記所有未標記的對象】可將未標記的都進行一次性標記。

    三、房間分隔

    點擊【房間分隔】，在想要分隔的地方畫一段分隔線，拾取房間，點擊【在放置時進行標記】，房間邊界便不會拾取房間的整個墻體，而是以墻體和房間分隔線作為邊界標記房間。

    四、修改房間名稱

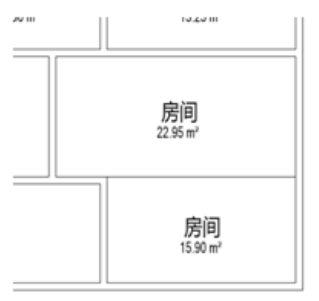

    雙擊房間名稱，會進入到族頁面當中，此時我們需要設備族的雙擊行為為【不進行任何操作】。修改完成可在圖中雙擊直接修改名稱，不會進入到族頁面當中。

    五、顏色方案

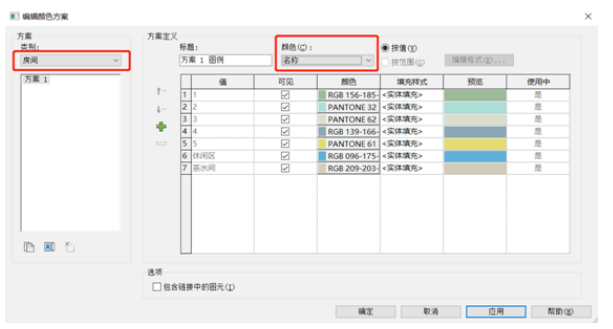

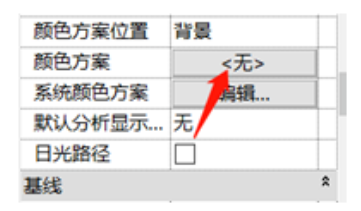

    點擊【房間與面積】下拉三角，選擇顏色方案，彈出【編輯顏色方案】對話框編輯。選擇類別-房間，顏色-名稱。確定應用。到平面視圖中還是沒有顏色，在屬性欄下設置顏色方案就能看見了。

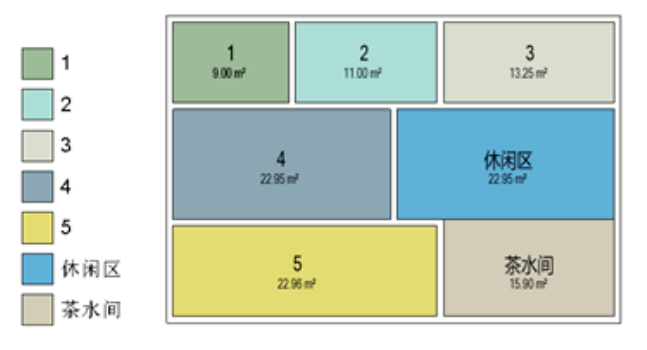

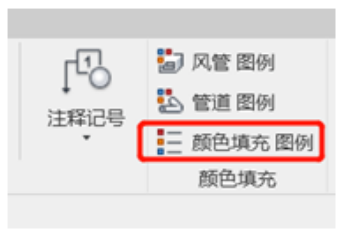

    在【注釋】選項卡下選擇【顏色填充圖例】可以創建顏色圖例。
