                PrePoMax教程 | 在開源有限元軟件PrePoMax中劃分六面體網格
     發布于：2025-07-16 00:16:28
     首頁/技術分享/CAD

      收藏

     281





    網友投稿
     更多









    開源有限元軟件PrePoMax導入幾何模型后，自動生成的網格為二次四面體網格。PrePoMax在最新的版本中加入了Gmsh的網格生成功能。Gmsh是一款優秀的開源三維有限元網格生成軟件。
    下面用一個例子來說明如何生成六面體或者六面體、五面體混合網格。

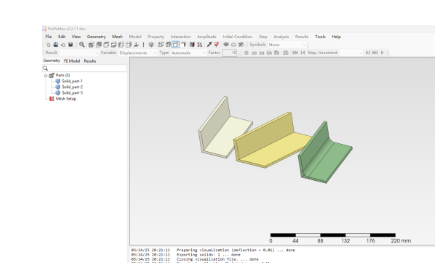

    1.首先導入幾何模型，幾何模型的格式可以是iges,也可以是step。這里面使用PrePoMax軟件目錄里面的文件PrePoMax v2.2.11 dev\Models\Gmsh_extrude.step劃分網格。導入后有三個零件。
    2.設置網格尺寸，在mesh菜單選擇mesh setup item > create>create mesh setup item,點擊meshing parameters,框選三個模型或者選一個，根據實際尺寸，本例中設置最大網格尺寸2mm。根據需要，可以設置網格類型為一次，二次，默認為二次，修改second order 為No就會生成一次單元，本例中修改為一次。點擊ok,保存。

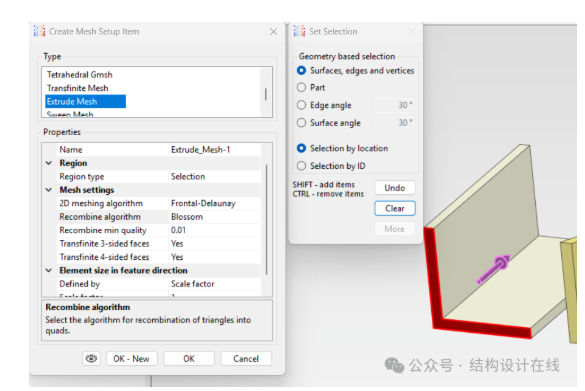

    3.設置網格生成方法，在mesh菜單選擇mesh setup item > create>create mesh setup item>extude mesh,在要生成的零件上選擇一個可以拉伸的面，設置Recombine algorithm為 Bloossm。點擊OK。

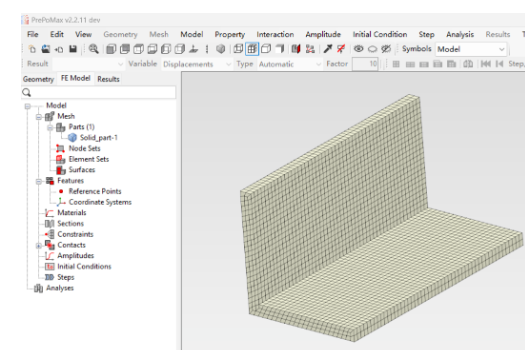

    4.生成網格。點擊菜單mesh>create mesh，在parts selection選擇剛才選擇拉伸面的那個part，本例中選擇的是solid_part-1，即可生成網格。成功生成網格后，PrePoMax會自動跳轉到FE model界面。
    在FE model界面選擇solid_part-1點擊鼠標右鍵，點擊edit就可以查看單元類型、數量，節點數量，也可以修改單元類型為減縮積分或其他類型。
    同樣方法可以對其余零件生成六面體網格。當然前提是零件適合被拉伸，旋轉或者掃略。否則只能選擇萬能的四面體單元了。
    生成網格后，就可以按照需求開展仿真計算了。后續操作可以參考本公眾號之前已經發的幾個簡單例子。
