這節所要繪制的建筑物是奧地利的DC塔,如圖3.9-1所示。從圖中可以看到DC塔有個面是有錯落的,所以這節主要是通過自適應構件去完成這樣一個錯落的效果。
圖3.9-1

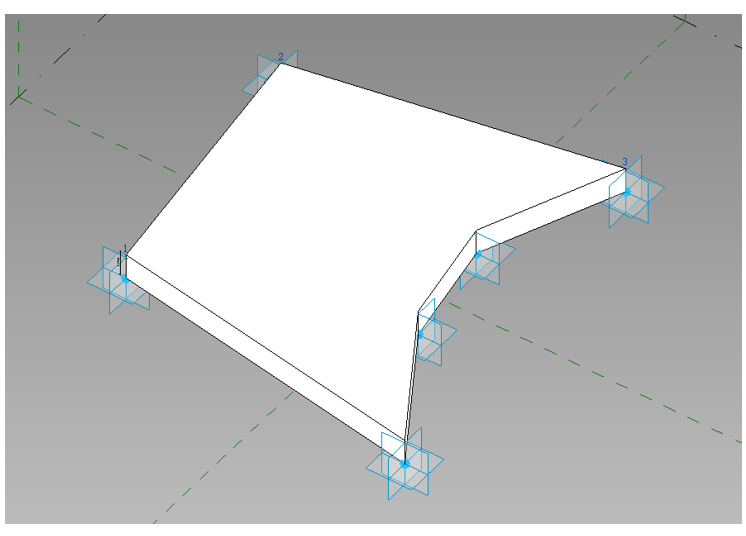

01.首先我們打開軟件點擊“文件”選項卡——“新建”——(族)。在彈出的新建族對話框中選擇“自適應公制常規模型.rft”族樣板,點擊“打開”按鈕,即可創建一個新族。選擇“點圖元”方式,按照?qǐng)D3.9-2所示,放置六個點并框選六個點(注意點的放置順序),點擊“修改”面板——“使自適應”。
圖3.9-2

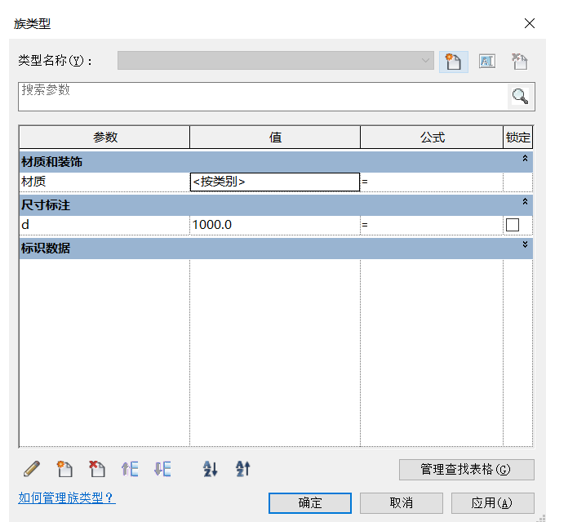

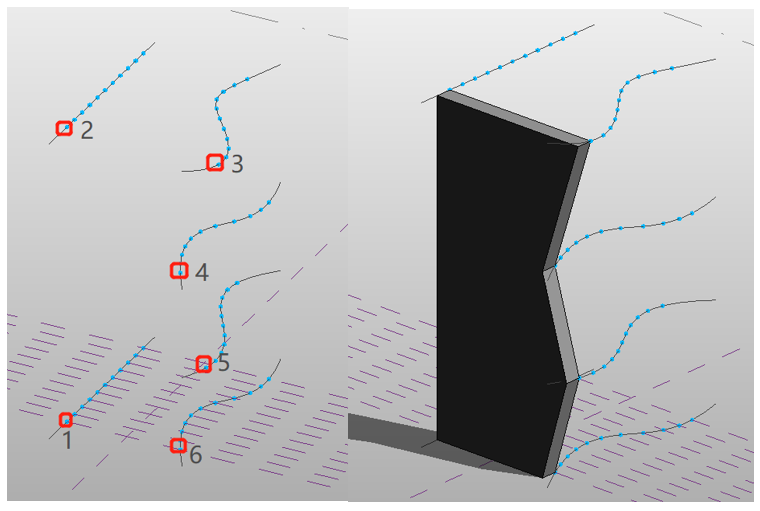

02.選擇“參照線”中的“線”,選擇“在面上繪制”并勾選“三維捕捉”后依次使用參照線將自適應1~6連接,選中圖中“參照線”,點擊“創建形狀”。創建后對模型的“高度”進行標注,選中標注,點擊“創建參數”,在彈出的“參數屬性”對話框中輸入名稱“d”即可如圖3.10-3所示。點擊“修改”面板中的“族參數”即可彈出“族類型”對話框,在尺寸標注d的“值”中輸入1000。即可生成圖3.10-4所示模型。
圖3.10-3
圖3.10-4
03.點擊屬性面板中“材質”的 “關聯族參數”如圖3.10-5所示,即可彈出“關聯族參數”對話框,如圖3.10-6所示。點擊“新建參數”在彈出的“參數屬性”對話框中的名稱輸入“材質”如圖3.2.1-9所示。最后我們點擊“保存”將自適應構件命名為“DC Tower自適應構件”保存。
圖3.10-5 3.10-6 3.10-7

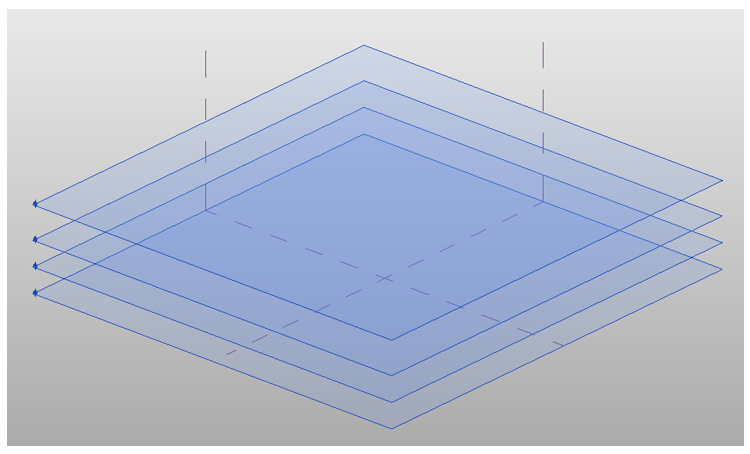

04.點擊“文件”選項卡——“新建”——(概念體量)。在彈出的新概念體量對話框中選擇“公制體量.rft”族樣板,點擊“打開”按鈕,新建概念體量模型。選中三維中的“標高1”工作平面,按住鍵盤上的“Ctrl鍵”并在高度方向上拖移一段距離,復制創建出“標高2”的工作面。重復前面操作從而得到標高3和標高4。將標高1,標高2,標高3之間的距離修改為6米,標高3與標高4之間的距離修改為8米,如圖3.10-8所示。
圖3.10-8
05.使用"參照平面"命令,繪制一條距離“參照平面:中心(前后)”10米的參照平面。

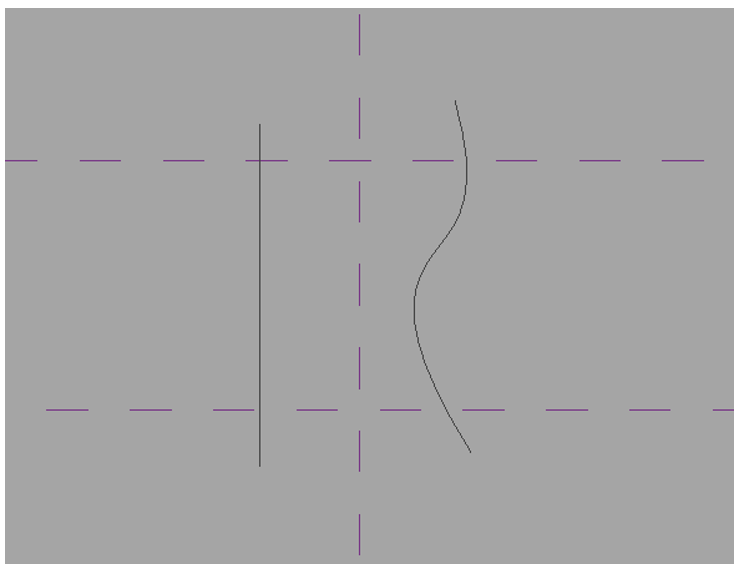

選擇“標高1”在ViewCube選擇上視圖,點擊“模型線,選擇“在工作平面上繪制”,不勾選“三維捕捉”。繪制一條超出兩個參照平面的“直線”,和一條“樣條曲線”,如圖3.10-9所示。
圖3.10-9

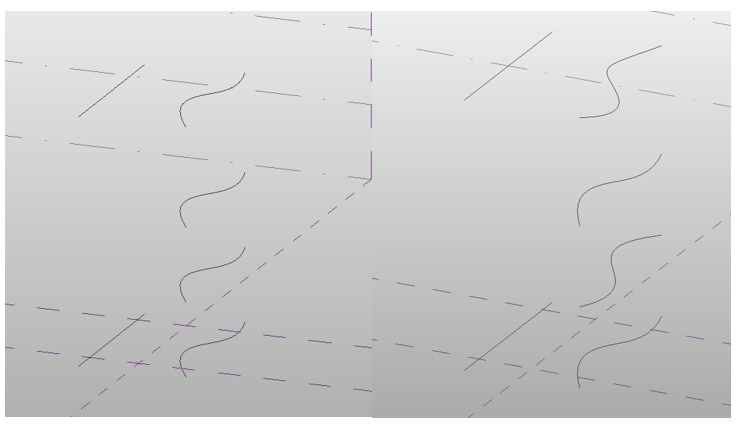

06.選中“標高4”工作平面,使用“模型線”中的“拾取線”命令,拾取“直線”與“樣條曲線”,再分別選中“標高2,3工作平面”使用“模型線”中的“拾取線”命令,拾取“樣條曲線”,如圖3.10-10所示。分別對標高2,4工作平面中的“樣條曲線”進行調整,使其反向與原來相反如圖3.10-11所示
圖3.10-10 圖3.10-11

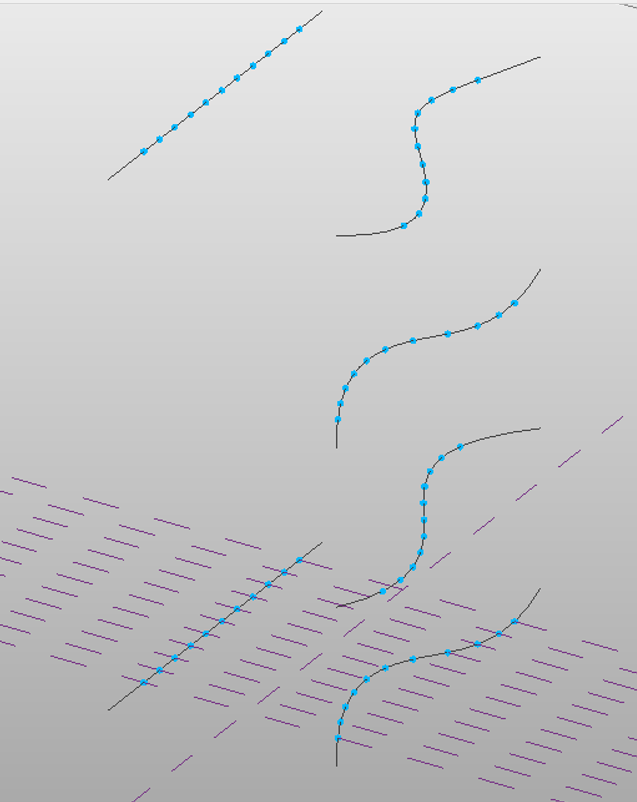

07.選中“參照平面:中心(前后)”在ViewCube選擇右視圖或左視圖,點擊修改面板中的“復制”并勾選“多個”,每個參照平面的距離都為1m,復制到10m處為止。分別選中三維中的“模型線”(所繪制的樣條曲線和直線),選擇“分割路徑”,勾選“交點”再框選所有水平方向的“參照平面”,點擊“完成”,再點擊“布局”取消對“布局”的選擇,這時可以看見所有與“參照平面”相交的地方都會有節點,如圖3.10-12所示。
圖3.10-12
08.點擊“插入”面板中的“載入族”,找到前面繪制的“DC Tower自適應構件”,將其載入到此項目中。點擊“創建”面板中的“構件”,來放置載入的族。放置順序如圖3.10-13所示,即可獲得圖3.10-14所示模型
圖3.10-13 圖3.10-14

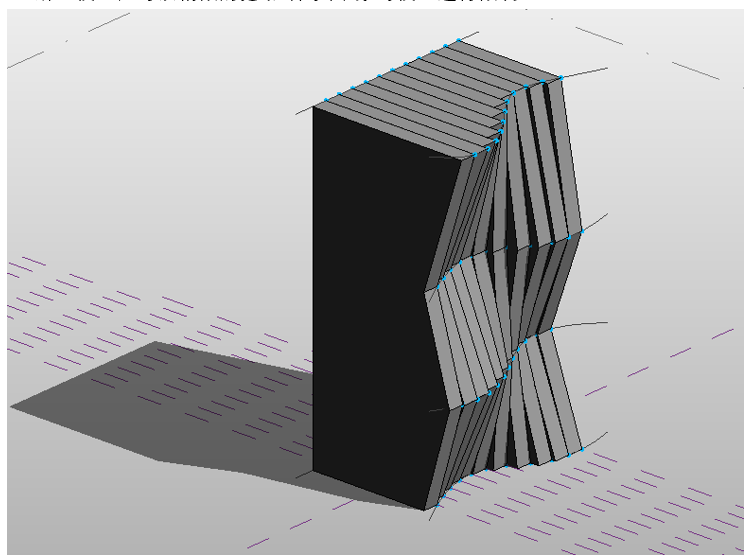

09.選中三維中所放置的“DC Tower自適應構件”模型,點擊“重復”即可獲得圖3.10-15所示模型,可以稍微的拖動“樣條曲線”對模型進行微調。
圖3.10-15
