3.17 為項目樓梯添加鋼筋
01.打開“匯識A樓-第13章-創建鋼筋”項目。
02.以“一層樓梯”為例添加鋼筋，由于樓梯鋼筋比較復雜，因此不能使用速博工具進行添加鋼筋。

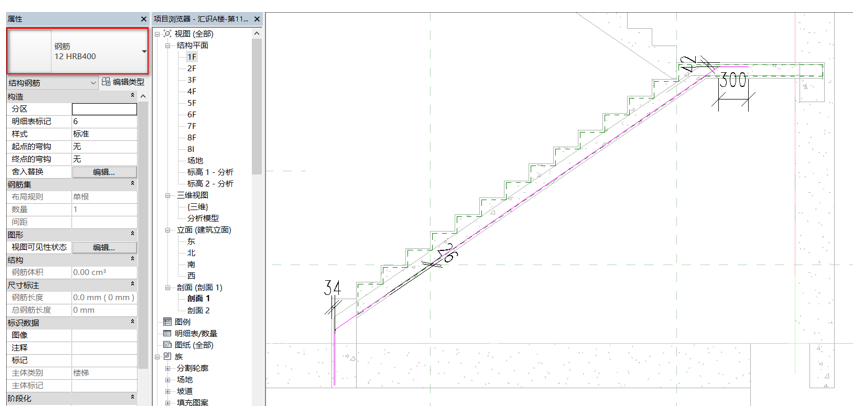

03.繪制樓梯底面鋼筋。切換到“剖面1”視圖中，在“結構”選項卡下的“鋼筋”面板點擊“鋼筋”，在“放置鋼筋“面板下點擊“繪制鋼筋”，接著選擇需要配置鋼筋的主體，選擇工具進行繪制樓梯底面鋼筋，選擇鋼筋類型為“8 HRB400”，其偏移值為“24”，點擊“完成”，如圖3.17-1所示。
圖3.17-1

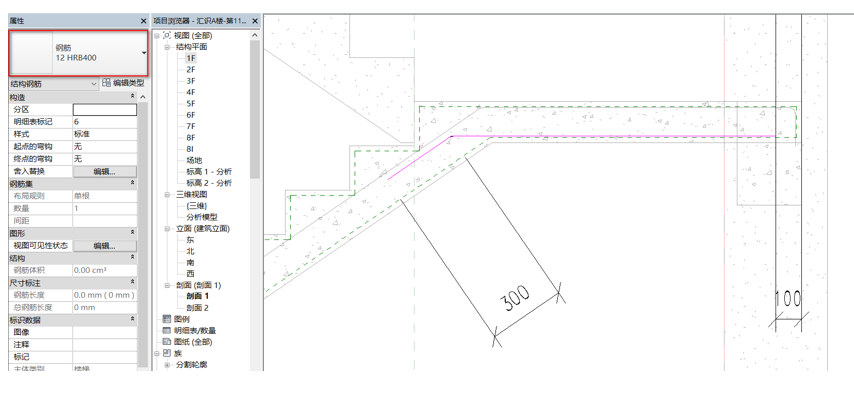

04.繪制踏步梁底部鋼筋。在“放置鋼筋“面板下點擊“繪制鋼筋”，接著選擇需要配置鋼筋的主體，選擇工具進行繪制踏步梁底部鋼筋，選擇鋼筋類型為“12 HRB400”，點擊“完成”，如圖3.17-2所示。
圖3.17-2

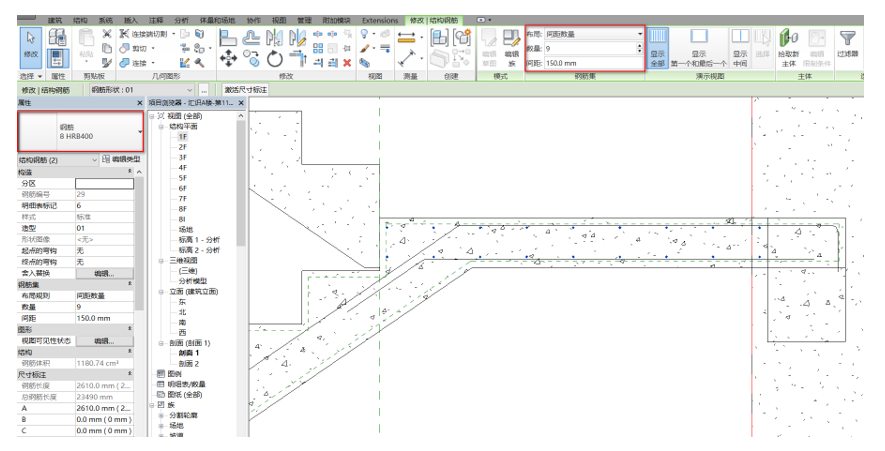

05.繪制踏步梁頂部和底部的分布鋼筋。在“放置鋼筋”面板中選擇“鋼筋形狀瀏覽器”中的“鋼筋形狀：01”，將鋼筋類型修改為“8 HRB400”，并將“鋼筋集”的“布局”改為“間距數量”、“數量”改為“9”、“間距”改為“150”，在視圖中適當放置鋼筋，如圖3.17-3所示。
圖3.17-3

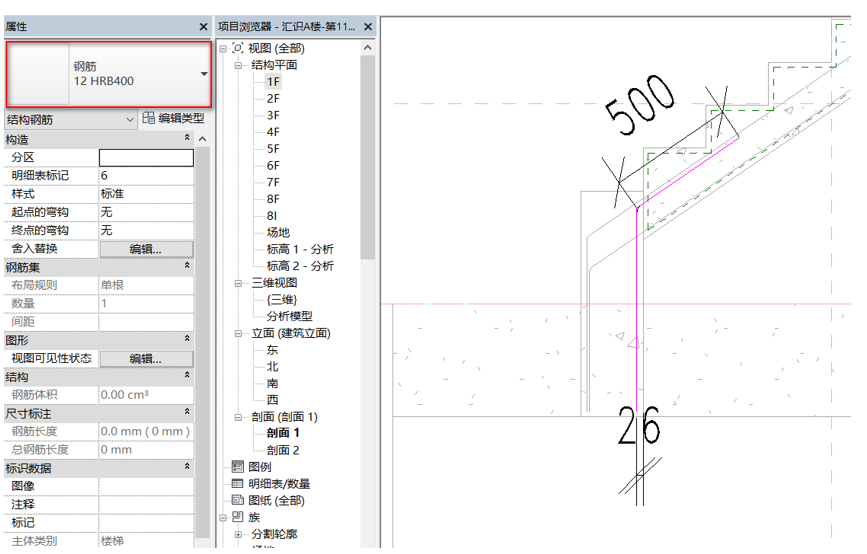

06.繪制樓梯主筋。在“結構”選項卡下的“鋼筋”面板點擊“鋼筋”，在“放置鋼筋“面板下點擊“繪制鋼筋”，接著選擇需要配置鋼筋的主體，選擇工具進行繪制樓梯主筋，選擇鋼筋類型為“12 HRB400”，其偏移值為“24”，點擊“完成”，如圖3.17-4所示。
圖3.17-4

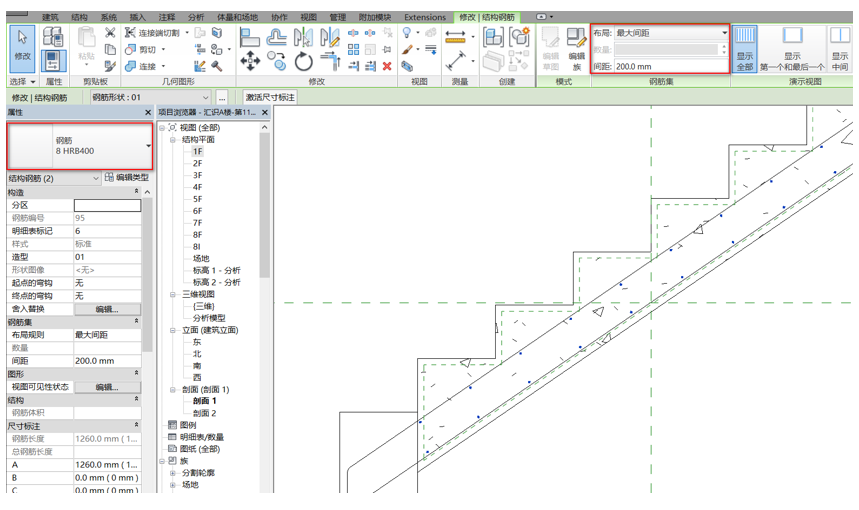

07.放置樓梯板分布鋼筋。在“放置鋼筋”面板中選擇“鋼筋形狀瀏覽器”中的“鋼筋形狀：01”，將鋼筋類型修改為“8 HRB400”，并將“鋼筋集”的“布局”改為“最大間距”、“間距”改為“200”，在視圖中適當放置鋼筋，如圖3.17-5所示。
圖3.17-5

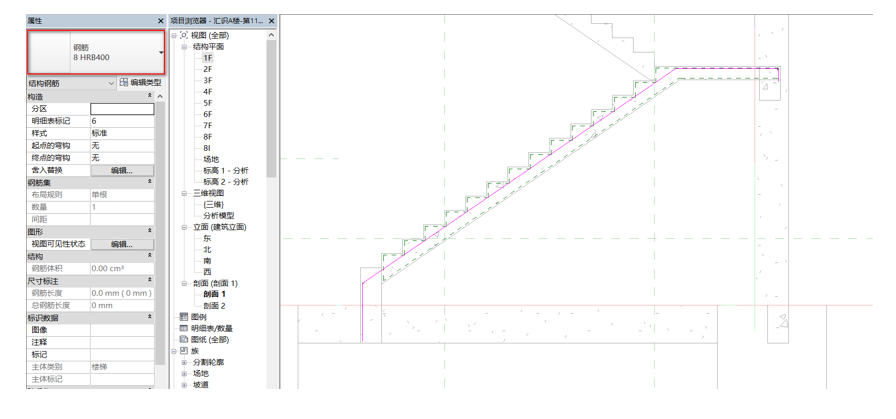

08.繪制樓梯和底部梁交接處的鋼筋。在“結構”選項卡下的“鋼筋”面板點擊“鋼筋”，在“放置鋼筋“面板下點擊“繪制鋼筋”，接著選擇需要配置鋼筋的主體，選擇工具進行繪制樓梯和底部梁交接處的鋼筋，選擇鋼筋類型為“12 HRB400”，點擊“完成”，如圖3.17-6所示。
圖3.17-6
