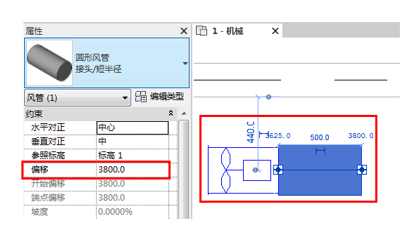

選中創建的風管，對其“偏移”值進行調整，將“偏移”值設置為3800mm，使混流風機調整到合適的高度可與新風管進行連接。如圖3.6-15所示。
3.6-15

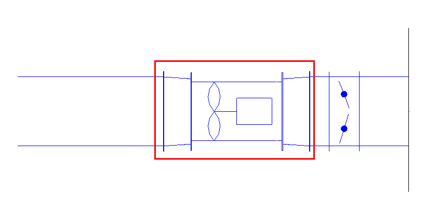

接著將混流風機移動到合適的位置，將多余的圓形風管刪除，拖動或繪制風管，將矩形新風管與混流風機連接在一起，在連接部位會自動生成天圓地方進行連接。如圖3.6-16所示。
3.6-16

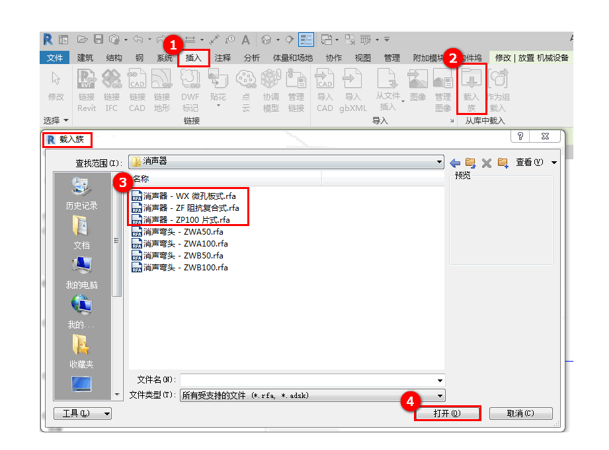

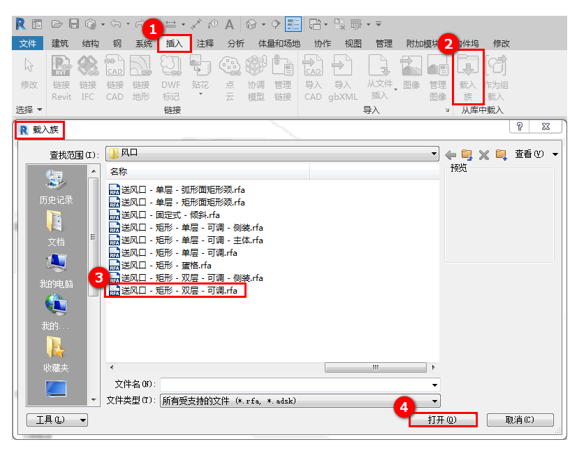

題中“標示5”標示的是“消聲器”。單擊“插入”選項卡，接著單擊“從族庫中載入”面板中的“載入族”命令，依次打開“MEP”——“風管附件”——“消聲器”，選擇合適的消聲器類型，單擊“打開”命令。如圖3.6-17所示。
3.6-17

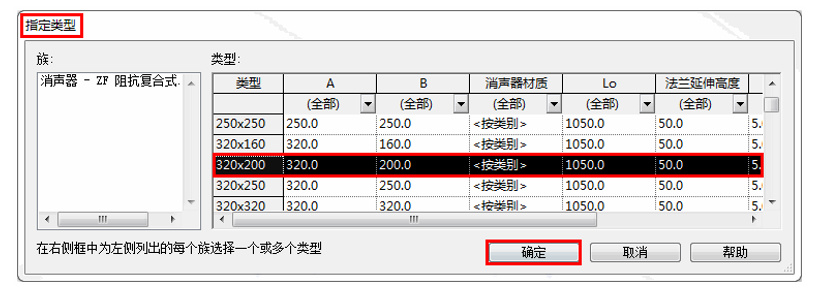

在“指定類型”對話框中找到“320x200”的消聲器類型，然后單擊“確定”將其載入到項目當中。如圖3.6-18所示。
3.6-18

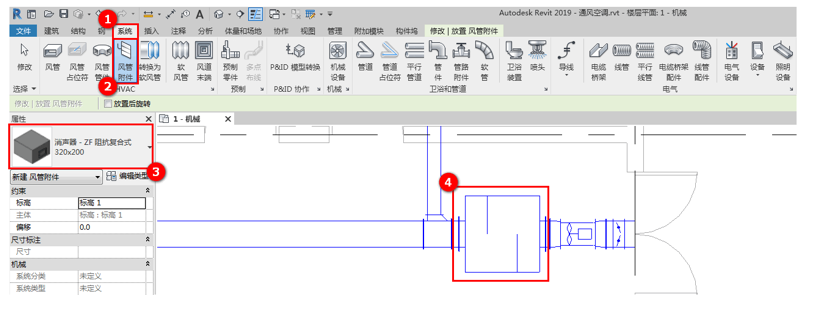

單擊“系統”選項卡下方“HVAC”面板中的“風管附件”工具，接著在“類型選擇器”中找到消聲器，移動光標拾取風管中心線，將其布置在指定的位置上。如圖3.6-19所示。
3.6-19

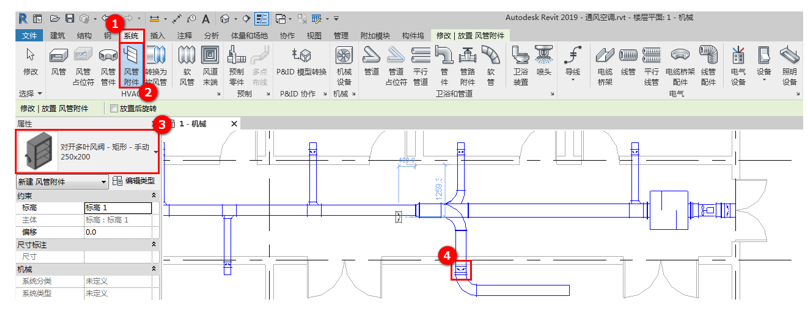

題中“標示6”標示的是尺寸大小為160mmx120mm的對開多葉調節閥。與布置尺寸大小為320mmx200mm的調節閥步驟相同，將其布置在指定位置上。如圖3.6-20所示。
3.6-20
題中“標示7”標示的是尺寸大小為250mmx200mm的對開多葉調節閥。對已有的調節閥類型進行復制創建符合要求的尺寸大小，將其布置在指定位置上。如圖3.6-21所示。
3.6-21
題中“標示9”標示的是200mmx200mm的雙層風口。單擊“插入”選項卡，接著單擊“從族庫中載入”面板中的“載入族”命令，依次打開“MEP”——“風管附件”——“風口”，選中“送風口-矩形-雙層-可調”，單擊“打開”命令。如圖3.6-22所示。
3.6-22

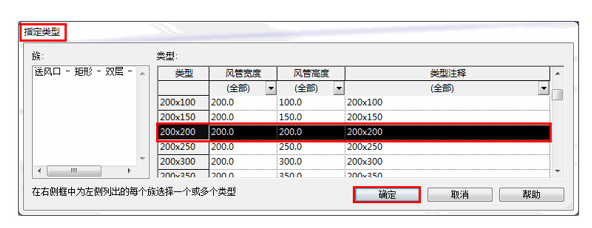

在“指定類型”對話框中找到“2000x200”的風口類型，然后單擊“確定”將其載入到項目當中。如圖3.6-23所示。
3.6-23

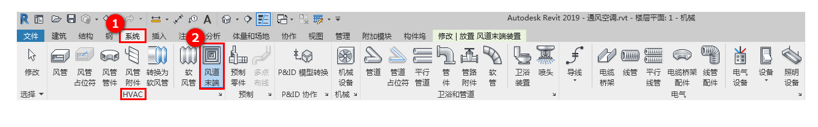

將風口載入進來后，單擊“系統”選項卡下方“HVAC”面板中的“風道末端”工具。如圖3.6-24所示。
3.6-24

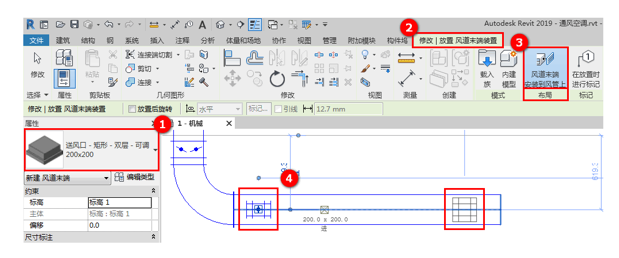

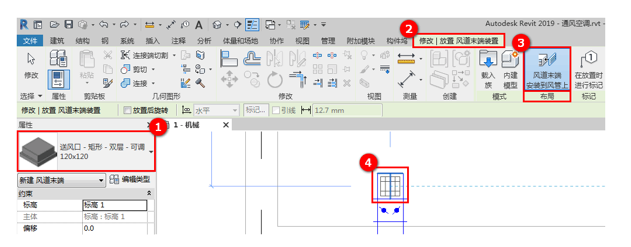

接著在“屬性”面板中的“類型選擇器”中找到尺寸大小為200mmx200mm的送風口，然后切換至“修改/放置風道末端裝置”上下文選項卡中，單擊“布局”面板上的“風道末端安裝到風管上”功能命令，啟用此命令將高亮顯示。最后移動光標，拾取指定位置上的風管中心線，將其布置在指定位置。如圖3.6-25所示。
3.6-25

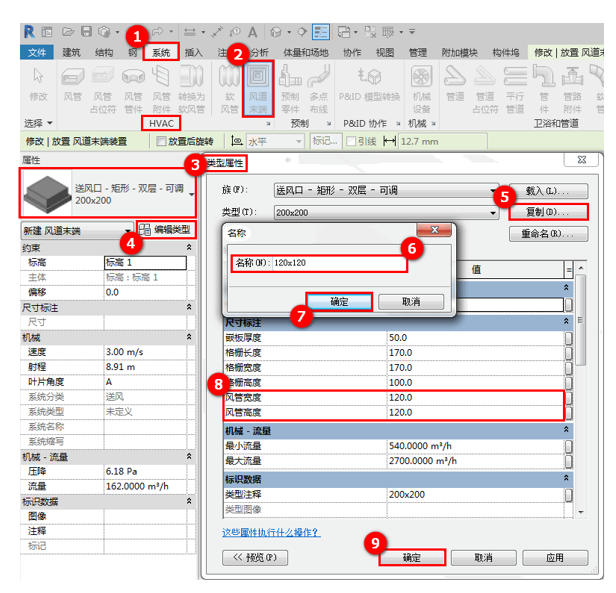

題中“標示10”標示的是120mmx120mm的雙層風口。單擊“系統”選項卡下方“HVAC”面板中的“風道末端”工具，在“類型選擇器”中選擇已有的雙層風口類型，然后單擊“編輯類型”按鈕打開“類型屬性”對話框。在“類型屬性”對話框中單擊“復制”命令按鈕，對當前的風口類型進行復制創建副本，并將其“名稱”定義為需要布置的風口尺寸大小，單擊“確定”完成設置。接著在“尺寸標注”參數欄中修改“風管寬度”及“風管高度”，將其調整為指定大小120mmx120mm，最后單擊“確定”完成編輯。如圖3.6-26所示。
3.6-26
與布置尺寸大小為200mmx200mm的風口步驟一致，將120mmx12mm的風口按照題目中要求，布置在指定的位置上。如圖3.6-27所示。
3.6-27

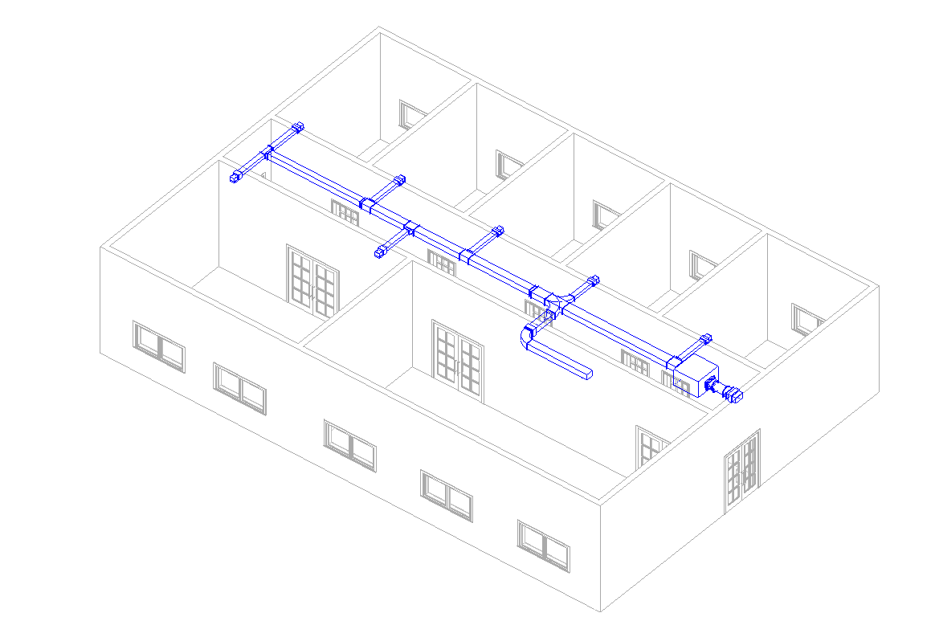

繪制完成后，模型效果如圖3.6-28所示。
3.6-28
