3.6通過小案例認識通風系統
系統選擇、機械設備連接、添加風管附件、布置風道末端

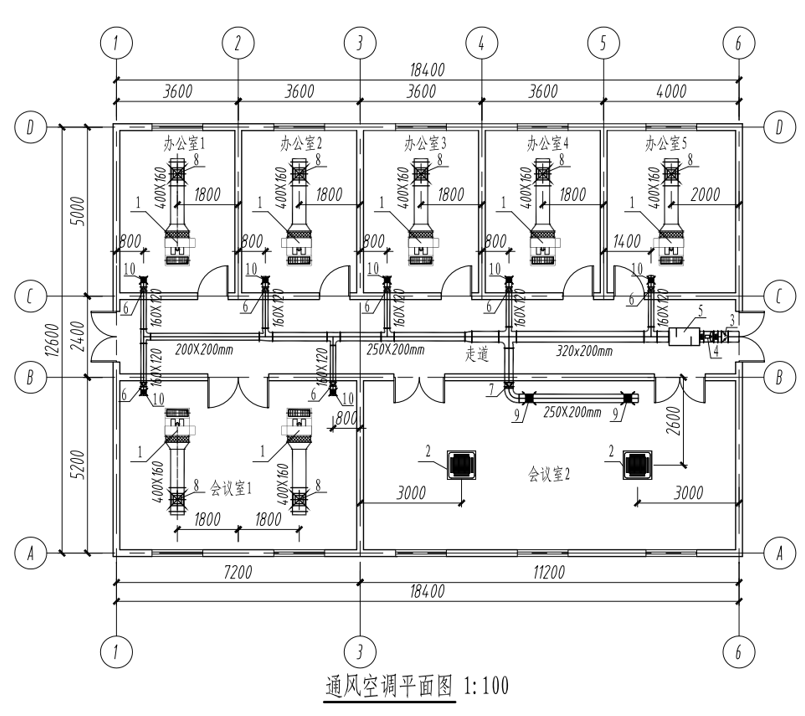

按照“通風空調平面圖”,選擇相應的風管系統、風管類型,添加閥門、消聲器等構件。掌握通風管道、立管的繪制方法,添加相關設備。最后完成整個通風系統模型的創建。如圖3.6-1所示。
3.6-1

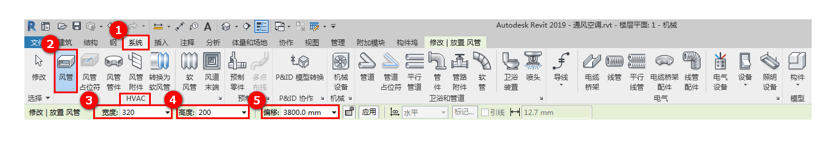

根據題目所示,創建新風管。單擊“系統”選項卡下方“HVAC”面板中的“風管”功能工具,在“修改/放置風管”選項欄中調整風管“寬度”及“高度”,分別設置為320mm和200mm,將“偏移”值設置為3800mm。如圖3.6-2所示。
3.6-2

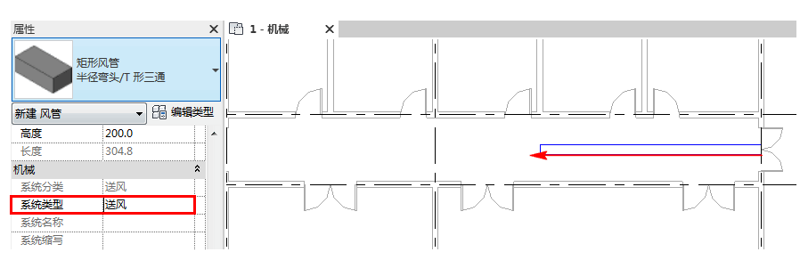

將“屬性”面板中的“系統類型”設置為“送風”,在繪圖區域中將320mmx200mm的新風管主管繪制出來。如圖3.6-3所示。
3.6-3

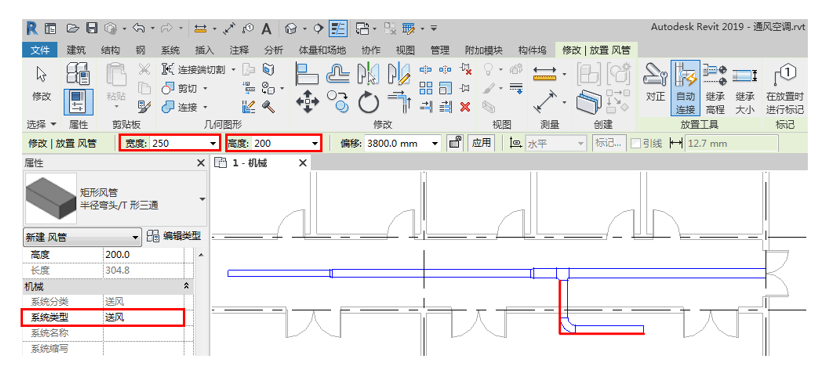

接著將“修改/放置風管”選項欄中的“寬度”調整為250mm,按照題目所示路徑將其繪制出來。如圖3.6-4所示。
3.6-4

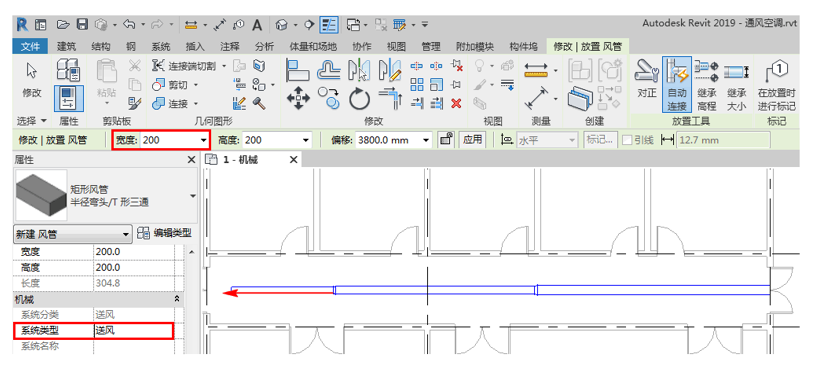

然后將“修改/放置風管”選項欄中的“寬度”調整為200mm,按照題目所示將剩余新風管主管繪制出來。如圖3.6-5所示。
3.6-5
接著,對新風管的支管進行創建。將風管的“寬度”及“高度”分別設置為250mm和200mm,移動光標捕捉主管的中心線,在指定位置單擊鼠標左鍵按照指定路徑繪制250mmx200mm的新風管支管。相交部位會自動選擇合適的管件進行連接。如圖3.6-6所示。
3.6-6

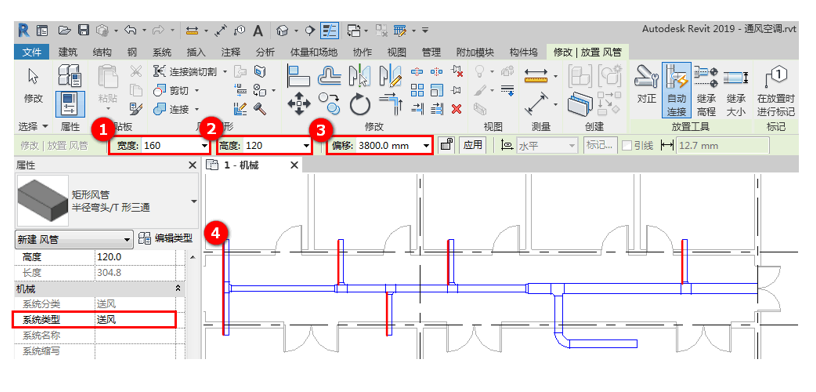

將“修改/放置風管”選項欄中的“寬度”設置為160mm,“高度”設置為120mm,偏移值同樣采用3800mm。按照題中路徑將尺寸大小為160mmx120mm的新風管繪制出來。如圖3.6-7所示。
3.6-7

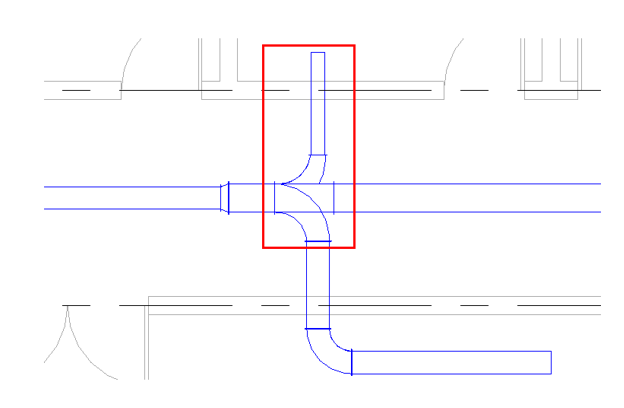

單擊選中“矩形T形三通”,單擊“+”號將三通升級為四通,然后創建新風支管并進行連接。如圖3.6-8所示。
3.6-8

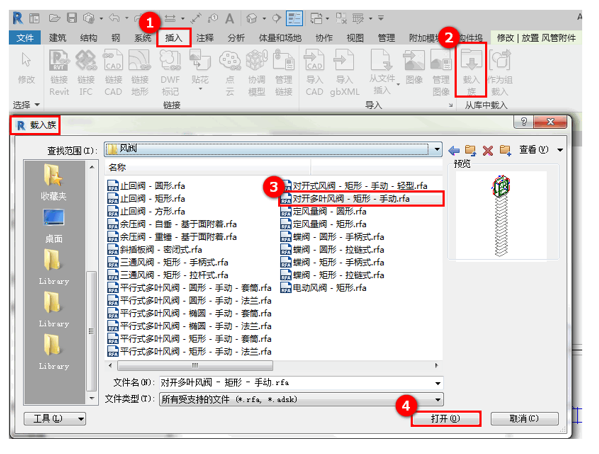

題中“標示3”為對開多葉風閥。單擊“插入”選項卡,接著單擊“從族庫中載入”面板中的“載入族”命令,依次打開“MEP”——“風管附件”——“風閥”,找到“對開多葉風閥-矩形-手動”,單擊“打開”命令。如圖3.6-9所示。
3.6-9
在“指定類型”對話框中選擇與需要放置的風閥尺寸大小相似的閥門,這里選擇320mmx320mm的風閥,然后單擊“確定”將其載入到項目中。如圖3.6-10所示。
3.6-10

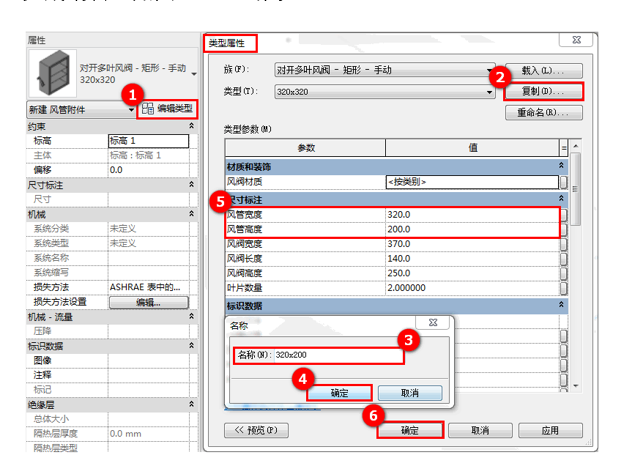

單擊“屬性”面板中的“編輯類型”按鈕,打開“類型屬性”對話框,接著單擊“復制”命令按鈕,對當前的風閥類型進行復制創建副本,將它的名稱設置為需要布置的風閥尺寸320x200。然后將“尺寸標注”參數中的“風管寬度”及“風管高度”設置為相應的尺寸。最后單擊“確定”完成編輯。如圖3.6-11所示。
3.6-11

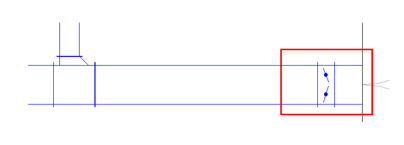

移動光標,拾取風管中心線,然后單擊鼠標左鍵,將設置完成的對開多葉調節閥布置在指定位置上。如圖3.6-12所示。
3.6-12

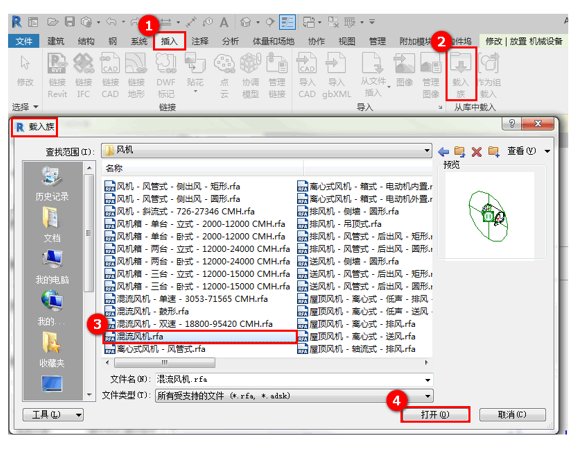

題中“標示4”是混流風機。單擊“插入”選項卡,接著單擊“從族庫中載入”面板中的“載入族”命令,依次打開“MEP”——“通風除塵”——“風機”,找到“混流風機”,單擊“打開”命令將其載入到項目當中。如圖3.6-13所示。
3.6-13

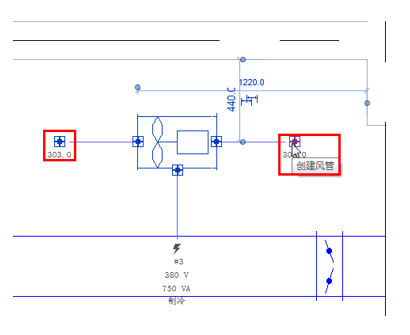

將載入進來的混流風機放置在視圖中的任意位置上,單后單擊選中繪圖區域中布置進來的混流風機,單擊風管連接件創建風管。如圖3.6-14。
3.6-14
