3.3風管的布管系統配置
風管設置與管道設置的不同之處、風管尺寸調整、風管設計參數
3.3.1布管系統配置
風管的布管系統配置與管道布管系統配置非常相似，同樣是對當前管道類型的連接方式進行預設，以達到繪制的要求。

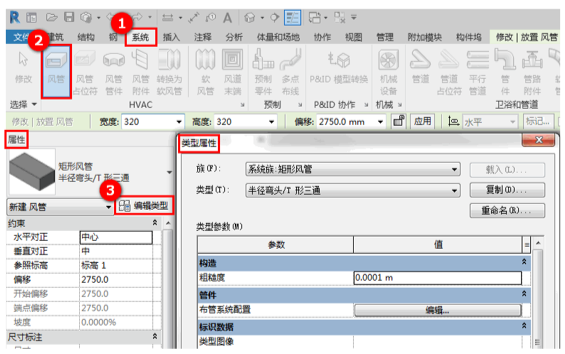

單擊“風管”工具命令，打開“屬性”面板，然后單擊“編輯類型”打開“類型屬性”框。如圖3.3-1所示。
3.3-1

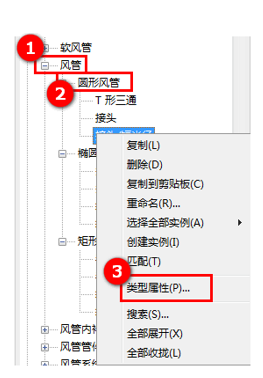

或者在“項目瀏覽器”中依次展開“族”——“風管”——“風管類型”，在風管類型上單擊鼠標右鍵，然后單擊“類型屬性”，打開“類型屬性”對話框。如圖3.3-2所示。
3.3-2

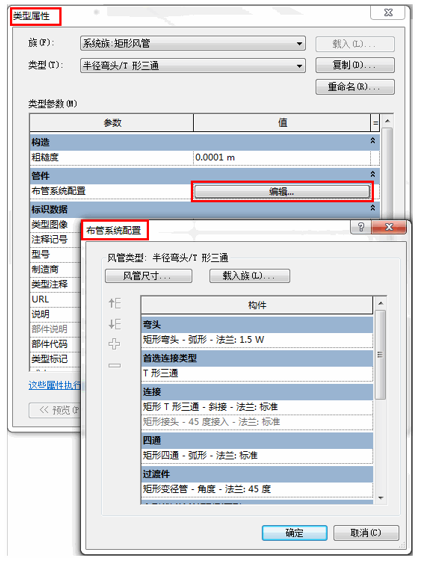

在“類型屬性”對話框中的“管件”下，單擊“布管系統配置”對應的“編輯”打開“布管系統配置”對話框。如圖3.3-3所示。
3.3-3

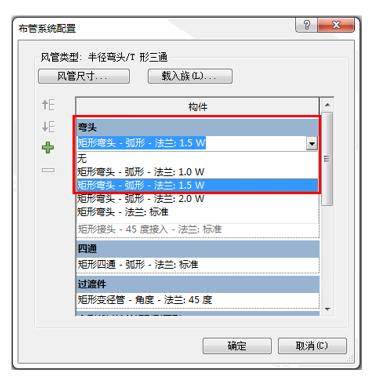

在“布管系統配置”對話框中，單擊零件的名稱以指定其他零件。各個部分可以添加各種相應零件（彎頭、連接、四通、過渡件、多形狀過渡件矩形到圓形、多形狀過渡件矩形到橢圓形、活接頭、管帽）。如圖3.3-4所示。
3.3-4

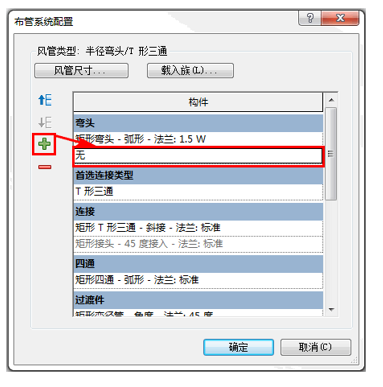

在區域中選擇要添加新行的管件類型，單擊左側的（添加行）命令， 將在下方添加新行。同理單擊（刪除行）命令，被選中行將被刪除。如圖3.3-5所示。
3.3-5

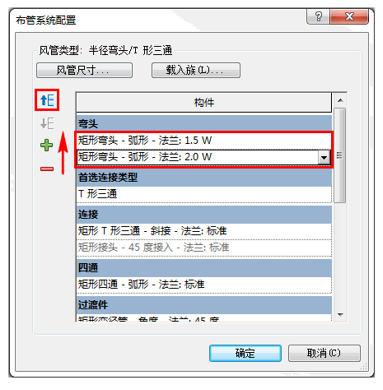

如果有多個作為管件的零件滿足布局條件，則將使用所列出的第一個零件。 您可以向上或向下移動行，以更改零件的優先級。如圖3.3-6所示。
3.3-6
3.3.2設計參數
與管道的布管系統設置相同，若要修改風管尺寸，需要單擊“風管尺寸”。使用機械設置對話框添加或刪除可用尺寸。
進行風管布管時，Revit 將先使用布管系統配置中的設置，然后如果需要，再使用“機械設置”中的角度設置。

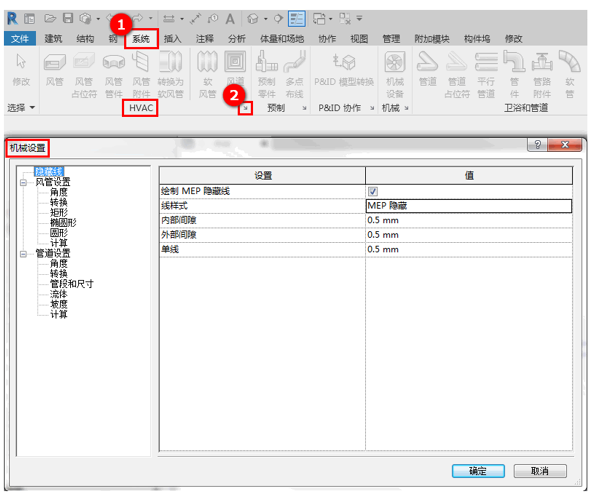

單擊“系統”選項卡下方 “HVAC”面板 的展開命令打開“機械設置”對話框。如圖3.3-7所示。
3.3-7
l 隱藏線

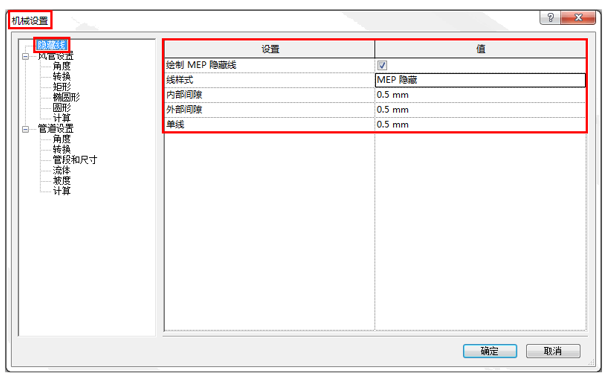

在“機械設置”對話框的左側面板中，單擊“隱藏線”。在右側面板中，為線樣式和該間隙的寬度指定參數。
繪制 MEP 隱藏線：選中該選項時，會使用為隱藏線指定的線樣式和間隙繪制管路。
線樣式： 單擊“值”列，然后從下拉列表中選擇一種線樣式，以確定隱藏分段的線在分段交叉處顯示的方式。
內部間隙： 指定交叉分段中顯示的線的間隙，如果選擇了“細線”，將不會顯示間隙。
外部間隙： 指定在交叉分段外部顯示的線的間隙，如果選擇了“細線”，將不會顯示間隙。
單線: 指定在分段交叉位置處單隱藏線的間隙。如圖3.3-8所示。
3.3-8
l 風管設置

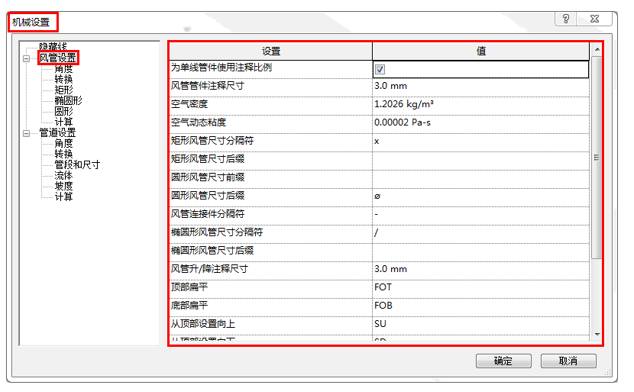

選擇“風管設置”后，右側窗格會顯示項目中所有風管系統共用的一組參數。使用“傳遞項目標準”功能可將風管設置、風管尺寸和風管類型復制到另一個項目中。如圖3.3-9所示。
3.3-9
為單線管件使用注釋比例：指定是否按照“風管管件注釋尺寸”參數所指定的尺寸繪制風管管件。修改該設置時并不會改變已在項目中放置的構件的打印尺寸。
風管管件注釋尺寸：指定在單線視圖中繪制的管件和附件的打印尺寸。無論圖紙比例為多少，該尺寸始終保持不變。
空氣密度：該參數用于確定風管尺寸和壓降。
空氣動態粘度：該參數用于確定風管尺寸。
矩形風管尺寸分隔符：指定用于顯示矩形風管尺寸的符號。例如，如果使用 x，則高度為 12 英寸、深度為 12 英寸的風管將顯示為 12 x 12。
矩形風管尺寸后綴：指定附加到矩形風管的風管尺寸后的符號。
圓形風管尺寸前綴：指定前置在圓形風管的風管尺寸的符號。
圓形風管尺寸后綴：指定附加到圓形風管的風管尺寸后的符號。
風管連接件分隔符：指定用于在兩個不同連接件之間分隔信息的符號。
橢圓形風管尺寸分隔符：指定用于顯示橢圓形風管尺寸的符號。例如，如果使用 x，則高度為 12 英寸、深度為 12 英寸的風管將顯示為 12 x 12。
橢圓形風管尺寸后綴：指定附加到橢圓形風管的風管尺寸后的符號。
風管升/降注釋尺寸：指定在單線視圖中繪制的升/降注釋的打印尺寸。 無論圖紙比例為多少，該尺寸始終保持不變。
頂部扁平：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向為從構件的主連接件到次連接件。
底部扁平：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向為從構件的主連接件到次連接件。
設置向上：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向為從構件的主連接件到次連接件。“設置為上”后跟偏移的長度。
設置向下：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向為從構件的主連接件到次連接件。“設置為下”后跟偏移的長度。
中心線：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向為從構件的主連接件到次連接件。
l 角度

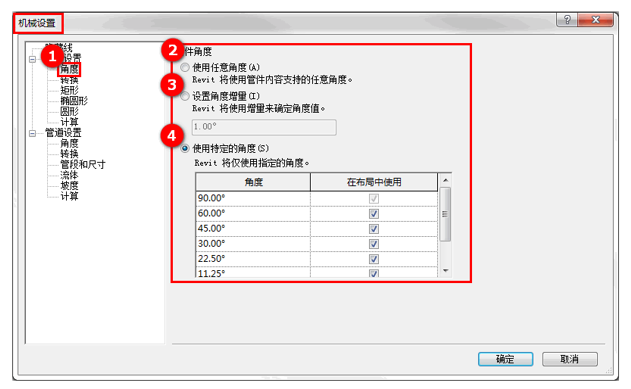

在選擇“角度”欄后，可以指定 Revit 在添加或修改風管時將使用的管件角度。勾選“使用任意角度”，可讓 Revit 使用管件內容支持的任意角度。勾選“設置角度增量”，指定 Revit 用于確定角度值的角度增量。勾選“使用特定角度”，將啟用或禁用 Revit 使用特定的角度。如圖3.3-10所示。
3.3-10
當使用有限的角度手動創建布局時，選擇點將作為基準，并且彎曲的角度也與預覽有所不同。
l 轉換

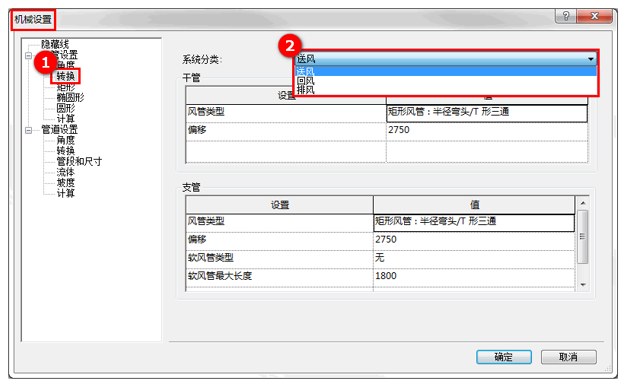

通過“風管設置”下的“轉換”欄，可以預設分別應用于項目的送風、回風和排風風管系統的默認參數（風管類型、偏移、軟風管類型、軟風管最大長度）。使用“傳遞項目標準”功能可將風管設置、風管尺寸和風管類型復制到另一個項目中。如圖3.3-11所示。
3.3-11
l 風管尺寸

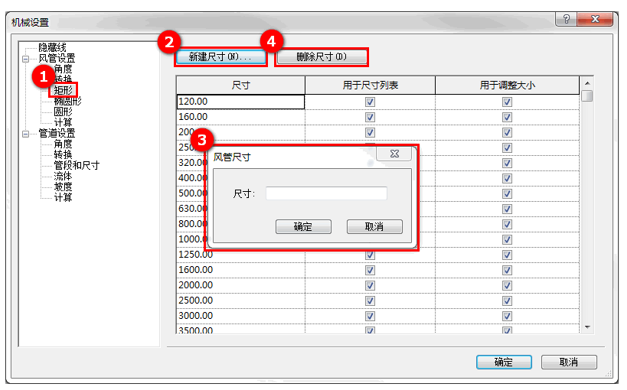

如果選擇“矩形”欄，右側面板將列出項目可用的矩形風管尺寸，并顯示出可以從選項欄指定的尺寸。 雖然此處只有一個值可用于指定風管尺寸，但可將其應用于高度、寬度或同時應用于這兩者。通過 “新建尺寸”按鈕可以打開“風管尺寸”對話框，用以指定要添加到項目中的新風管尺寸。 “刪除尺寸”按鈕可從表中刪除選定的尺寸。 如圖3.3-12所示。
3.3-12

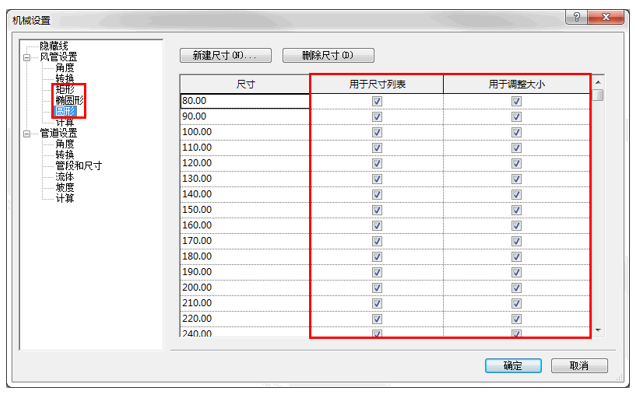

同理，切換至“橢圓形”或“圓形”欄，可以新建尺寸或刪除原有尺寸，勾選“用于尺寸列表”，選定作為特定的風管尺寸，該尺寸會在 Revit 中的所有列表中出現，包括風管布局編輯器、風管修改編輯器、軟風管和軟風管修改編輯器。 如果被清除，該尺寸將不在這些列表中出現。勾選“用于調整大小”，選定作為特定的風管尺寸，Revit 將根據計算的系統氣流決定風管尺寸。 如果被清除，該尺寸不能用于調整大小的算法。如圖3.3-13所示。
3.3-13
l 計算

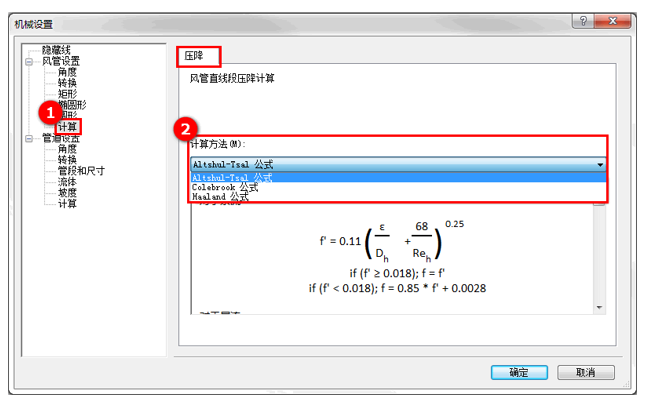

在選擇“計算”欄后，可以指定為直線管段計算風管壓降時所使用的方法。 在“壓降”選項卡中，從列表中選擇“計算方法”。 計算方法的詳細信息將顯示在說明字段，如果有第三方計算方法可用，將顯示在下拉列表中。如圖3.3-14所示。
3.3-14
課后思考：應該如何選擇不同的風管類型進行繪制？
