3.1如何繪制風管？
管道平面定位、如何設置寬度\高度\標高、風管占位符的作用、軟風管的作用及繪制
3.1.1新建項目
打開Revit軟件，單擊“應用程序菜單”下拉按鈕，選擇“新建”——“項目”，彈出“新建項目”對話框，單擊“瀏覽”選擇“Mechanical-DefaultCHSCHS.rte”樣板文件“打開”，然后點擊“確定”完成。如圖3.1.-1所示。
3.1-1
3.1.2繪制風管
繪制風管的方法與繪制管道類似。

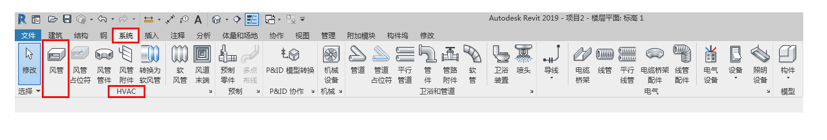

單擊“系統”選項卡切換至系統功能區，單擊“HVAC”面板中的“風管”工具，或使用快捷鍵“DT”。如圖3.1-2所示。
3.1.-2

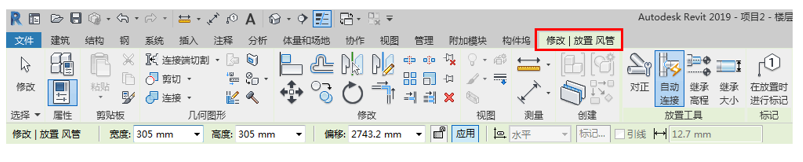

打開“修改/放置風管”上下文選項卡。如圖2.1-3所示。
3.1-3

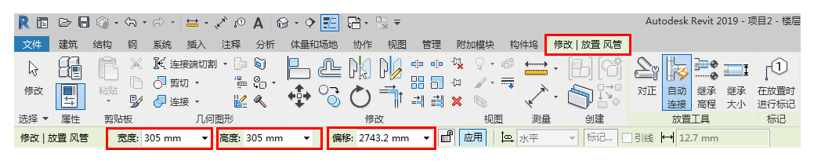

在功能區下方可以看到“修改/放置風管”選項欄，在選項欄中可以修改管道的“寬度”、“高度”以及“偏移值”參數。如圖3.1-4所示。
3.1-4

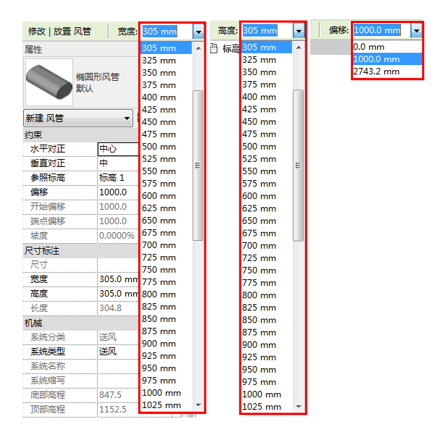

通過單擊“寬度”或“高度”參數下拉按鈕，選擇符合自己所需的尺寸大小，或者直接在參數欄中輸入符合“尺寸目錄”的數值來確定尺寸的大小。同樣的，在“偏移”參數欄中輸入數值來確定風管的相對標高，并且通過下拉按鈕，可以選擇常用標高值。如圖2.1-5所示。
3.1-5

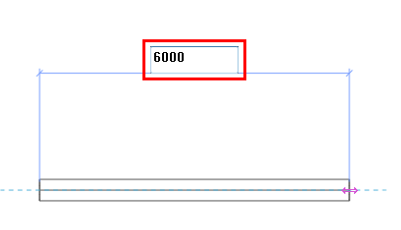

設置完成之后，單擊鼠標左鍵，定位風管起點，向任意方向移動鼠標，再次點擊鼠標左鍵，定位風管終點結束繪制，完成橫管的繪制。在確定起點之后，直接輸入數值，可以確定管道的長度，接著單擊回車鍵完成繪制。如圖3.1-6所示。
3.1-6

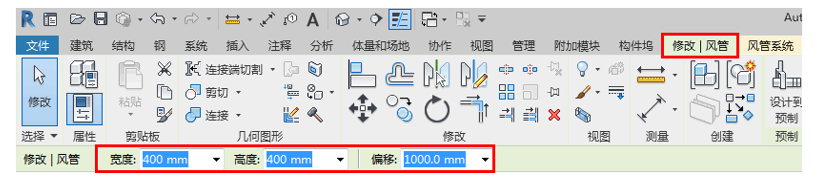

風管繪制完成之后，若還想修改風管的相關參數，可以單擊需要修改的風管，將會彈出“修改/風管”上下文選項卡。我們可以通過修改“修改/風管”選項欄中的參數來調整風管。如圖3.1-7所示。
3.1-7

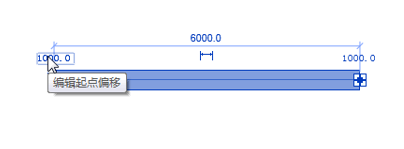

也可以通過單擊繪圖區域中風管的相關參數進行“編輯起點偏移”、“編輯終點偏移”以及“編輯尺寸標注長度”的調整。如圖3.1-8所示。
3.1-8
