2.7管道的系統設置

系統分類/系統類型/系統名稱的區分及作用、邏輯連接方式、編輯管道系統

2.7.1管道系統

給排水專業可分為給水、排水、消防、噴淋等，其中給水又可分為市政給水、加壓給水，如果是住宅又可分為衛生間給水、廚房給水之類的......這就需要我們將我們的系統分類清楚認識。

在Revit中，系統分類、系同類型及系統名稱有哪些區別？

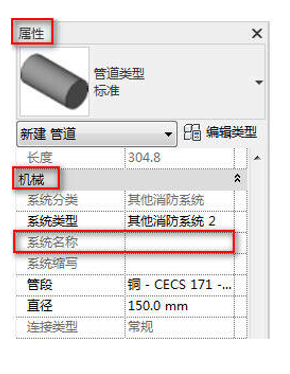

單擊選中任意管段，在“屬性”對話框中可以看到，“機械”下拉對話框中有“系統分類”、“系統類型”及“系統名稱”。如圖2.7-1所示。

2.7-1

“系統分類”為循環供水，且當前顯示為灰選。單擊“系統”選項卡下方的展開命令，展開“機械設置”對話框。如圖2.7-2所示。

2.7-2

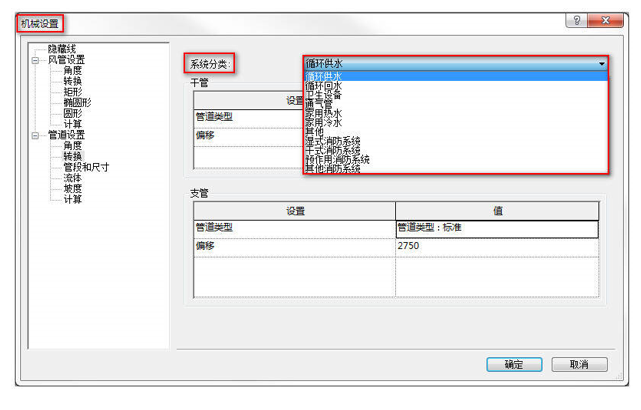

在“機械設置”對話框中切換至“轉換”欄，便可以看到“系統分類”選擇框。單擊下拉按鈕，系統分類包括“循環回水”、“衛生設備”、“通氣管”、“家用熱水”、“家用冷水”、“其他”、“濕式消防系統”、“干式消防系統”、“預作用消防系統”和“其他消防系統”10中分類。如圖2.7-3所示。

2.7-3

選擇不同的系統分類，可以對其干管與支管的的“管道類型”及默認“偏移”值進行預設。

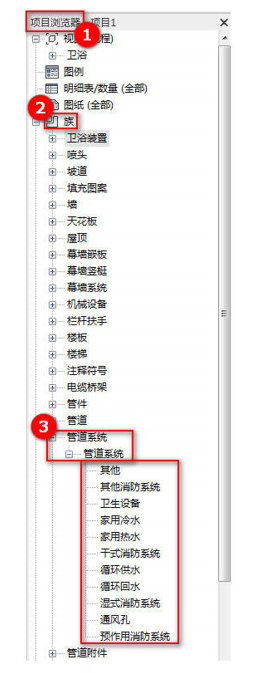

在“項目瀏覽器”中展開“族”找到“管道系統”，管道系統包含的所有默認系統（“衛生設備”、“家用冷水”、“家用熱水”、“循環回水”、“循環供水”等）在“機械設置”的預設選項中都出現了。如圖2.7-4所示。

2.7-4

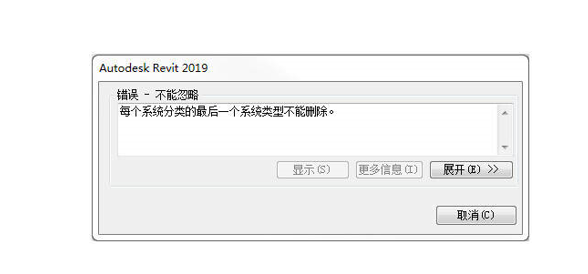

當管道系統的系統分類唯一時，此系統類型不可刪除，但是可以對其重命名。如圖2.7-5所示。

2.7-5

選中任意管道系統單擊鼠標右鍵，可以對當前系統進行復制創建一個新的副本，并重命名。如圖2.7-6所示。

2.7-6

但是復制創建的新“管道系統”繼承所復制對象的“系統分類”，在“管道系統”的名稱，也就是“系統類型”上對其進行區分。如圖2.7-7所示。

2.7-7

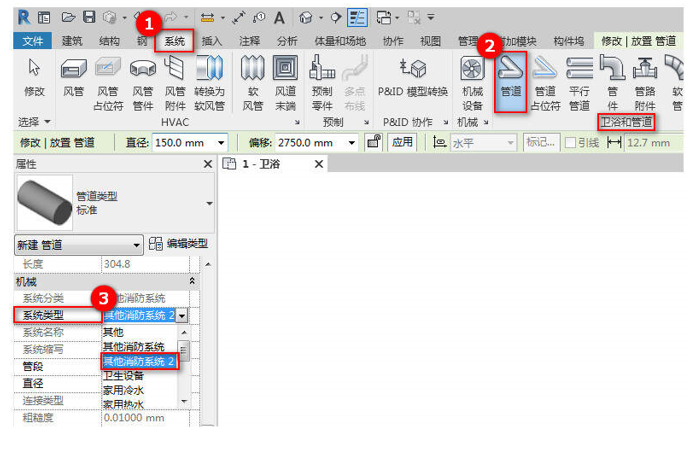

單擊“系統”選項卡下方“衛浴和管道”面板中的“管道”工具，在“屬性”對話框的“機械”面板中單擊“系統類型”下拉按鈕，可以看見，新建的管道系統在下拉列表當中。所以，“管道系統”就是“系統類型”，根據系統分類的不同，選擇默認管道系統進行復制創建新的系統類型，“系統分類”不可修改。如圖2.7-8所示。

2.7-8

在“屬性”對話框的“機械”面板中還可以看到“系統名稱”，但是灰顯不可編輯。“系統名稱”是可以定義的，每一段管道都有單獨的系統名稱且一般都是由軟件自定義，當用戶需要在明細表中顯示系統名稱，可以根據需要自己定義。如圖2.7-9所示。

2.7-9

2.7.2邏輯連接

當管道、管件、設備等構件彼此連接時，應采用相同的系統類型，將它們連接為一個完整的系統，其中各個構件中系統的連接關系一般稱為“邏輯連接”；相對的，管道、管件、設備等構件所屬的系統不同，即便將他們放在一起（看似已經連接上），但它們之間并不存在邏輯連接的關系，這種情況我們就稱之為“物理連接”。

繪制一根管道或單擊選中項目中已有的管段，接著單擊“管道系統”上下文選項卡。單擊“系統工具”中的“編輯系統”命令，進入編輯管道系統模式。如圖2.7-10所示。

2.7-10

選擇“添加到系統”或“從系統刪除”命令，然后選擇子級設備，可以將子級設備添加到當前管道系統中或從當前管道系統中刪除。“選擇設備”則是向當前系統中添加父級設備。添加完成后，單擊“完成編輯系統”退出編輯管道系統模式，若想放棄當前修改，單擊“取消編輯系統”命令即可。

在管道系統“屬性”對話框的“機械”面板中可以自定義“系統名稱”。如圖2.7-11所示。

2.7-11

若“系統名稱”重復，軟件將彈出提示。如圖2.7-12所示。

2.7-12

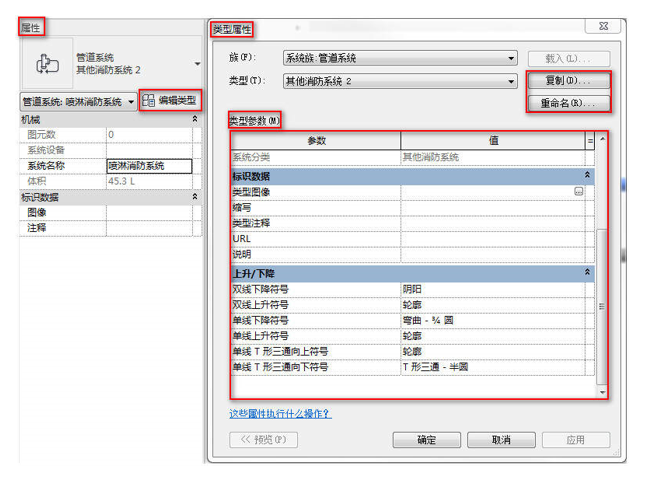

單擊“屬性”面板中的“編輯類型”功能按鈕，打開“類型屬性”對話框。可以對當前管道系統進行復制或重命名，還可以修改相關的類型參數，其中包括：“圖形替換”、“材質”、表示符號等。如圖2.7-13所示。

2.7-13
