2.4管道的布管系統配置

管材設置、 管道類型標準、管段和尺寸設置

2.4.1布管系統配置

在布置管道時，管道與管件、管道與管道附件會自動生成連接。這是為什么？Revit是如何實現自動選擇合適的管件進行連接的？

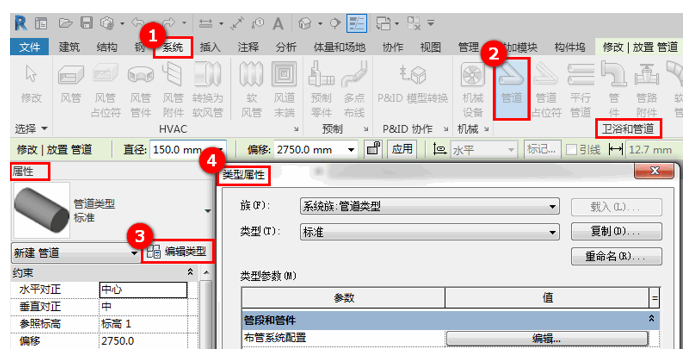

這就涉及到了Revit中的“布管系統配置”，指定管道的“布管系統配置”，可以通過單擊“管道”工具命令，打開“屬性”面板，然后單擊“編輯類型”打開“類型屬性”框。如圖2.4-1所示。

2.4-1

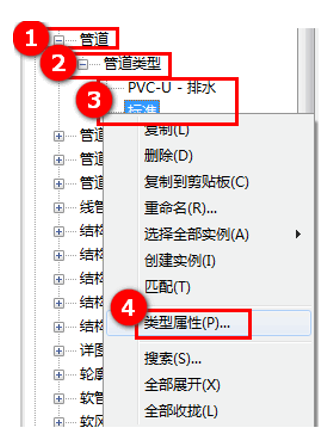

或者在“項目瀏覽器”中展開“族”——“管道”——“管道類型”，在管道類型上單擊鼠標右鍵，然后單擊“類型屬性”，打開“類型屬性”對話框。如圖2.4-2所示。

2.4-2

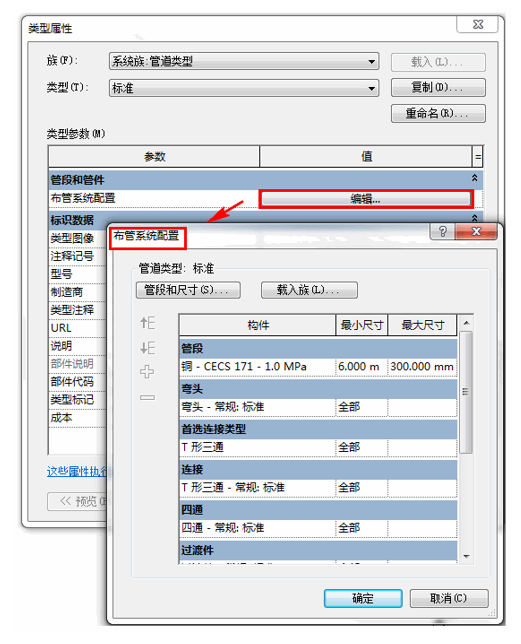

在“類型屬性”對話框中的“管段和管件”下，單擊“布管系統配置”對應的“編輯”。如圖2.4-3所示。

2.4-3

在“布管系統配置”對話框中，指定使用時的零件和尺寸范圍。一個布管系統配置中可以添加多個管段。 各個零件類型的部分可以添加多個管件（彎頭、連接、四通、過渡件、活接頭、管帽）。如圖2.4-4所示。

2.4-4

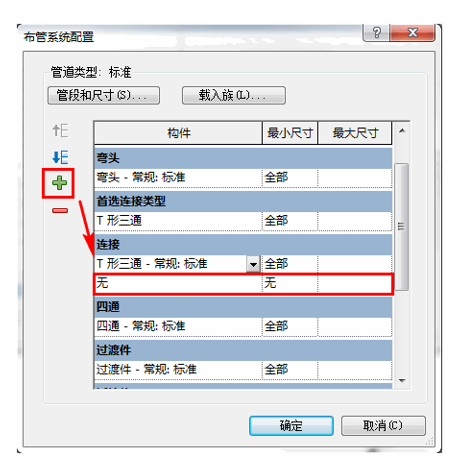

在區域中選擇要添加新行的管件類型，單擊左側的（添加行）命令， 將在下方添加新行。同理單擊（刪除行）命令，被選中行將被刪除。如圖2.4-5所示。

2.4-5

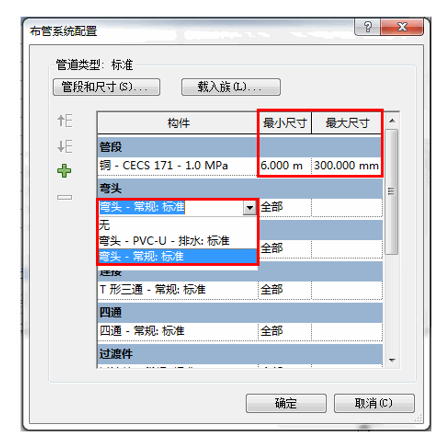

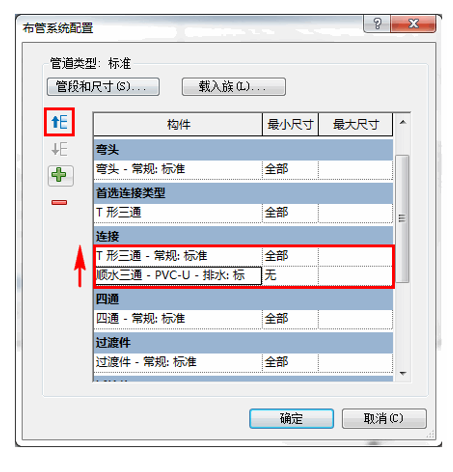

如果有多個作為管件的零件滿足布局條件，則將使用所列出的第一個零件。 您可以向上或向下移動行，以更改零件的優先級。如圖2.4-6所示。

2.4-6

在指定零件的尺寸范圍時，“無”表示將永遠不會使用該零件，“全部”表示將始終使用該零件。 在布局后修改管件時，將尺寸范圍設置成“無”很有用。 在啟用約束布管系統配置選項時，尺寸被設置成“無”的管件將顯示在“類型選擇器”中。
