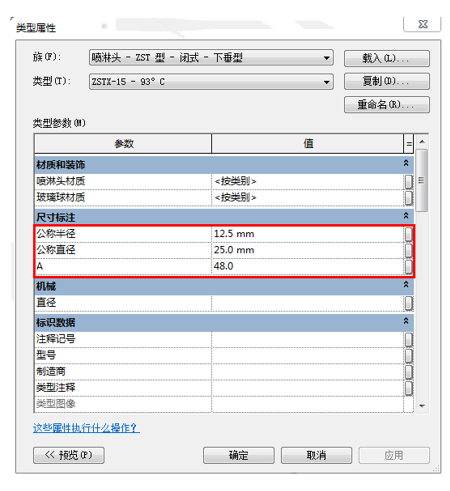

修改噴頭的“公稱半徑”或“公稱直徑”，直徑修改為25.0mm，半徑修改為12.5mm。單擊“確定”完成修改。如圖2.8-11所示。
2.8-11
在“屬性”面板中指定偏移值，將偏移值設置為3500mm。然后移動光標捕捉管道中心線，布置在DN25的支管末端位置。如圖2.8-12所示。
2.8-12

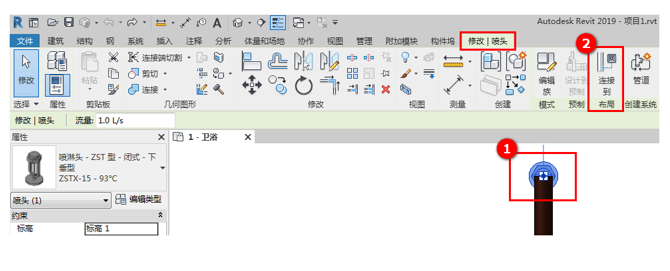

布置完成之后，選中繪圖區域的噴頭，將彈出“修改/噴頭”上下文選項卡，單擊布局工具“連接到”，然后選擇需要連接的管道，將在噴頭與管段之間創建物理連接。如圖2.8-13所示。
2.8-13

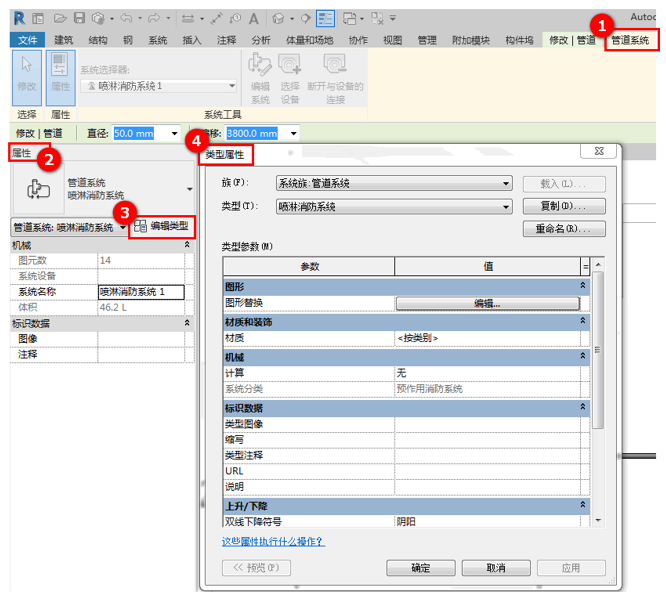

按照上訴方法，將噴頭逐個與管段連接。接著選中繪圖區域的管段，單擊“管道系統”上下文選項卡，單擊“屬性”面板中的“編輯類型”命令打開“類型屬性”對話框。如圖2.8-14所示。
2.8-14

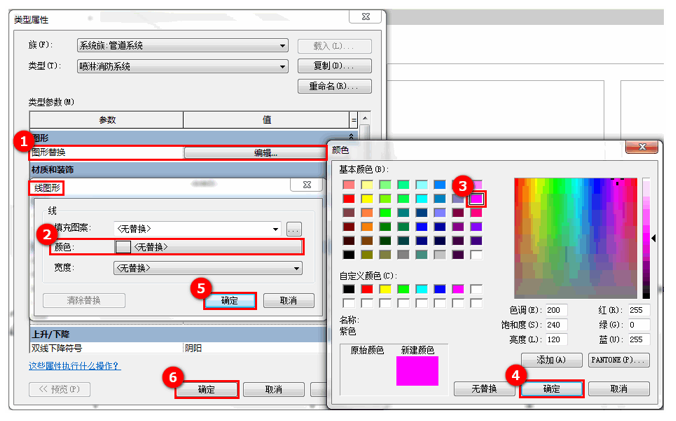

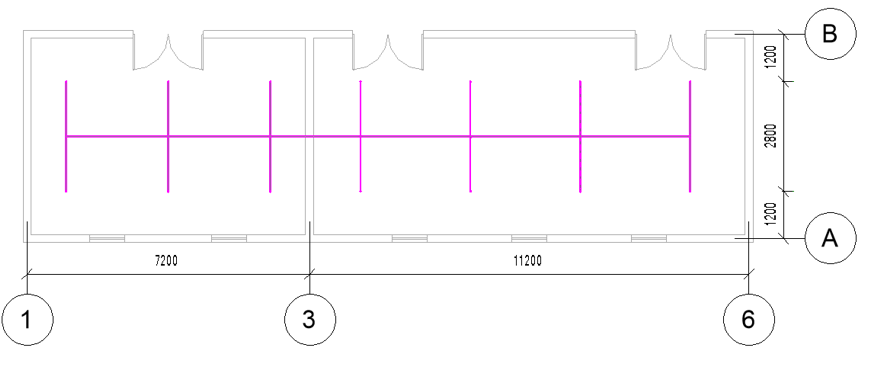

單擊“編輯”命令進入“線圖形”對話框，單擊顏色欄，將線顏色替換為紫色。單擊“確定”按鈕完成編輯。如圖2.8-15所示。
2.8-15
除了手動布置，對于一些規律的噴淋系統，我們可以使用“修改/噴頭”上下文選項卡中的布局工具“生成布局”或“生成占位符”自動生成管段進行連接噴頭。

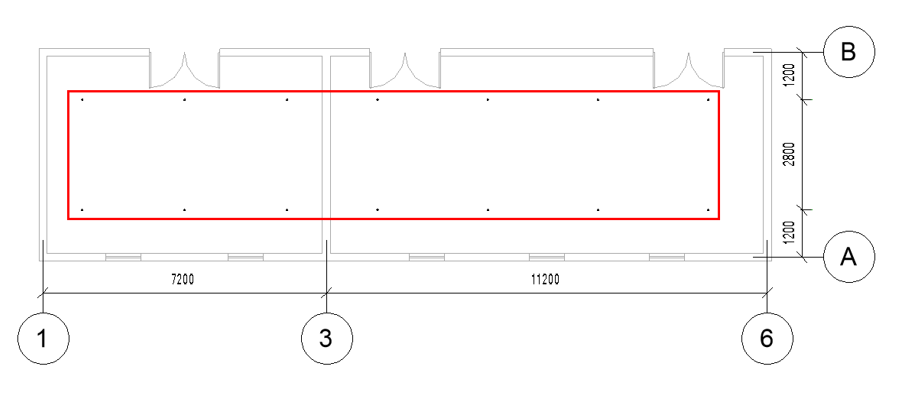

首先，單擊“系統”選項卡下方“衛浴和管道”面板中的“噴頭”工具，設置偏移值3500mm，接著將它布置在要求的位置上。如圖2.8-16所示。
2.8-16

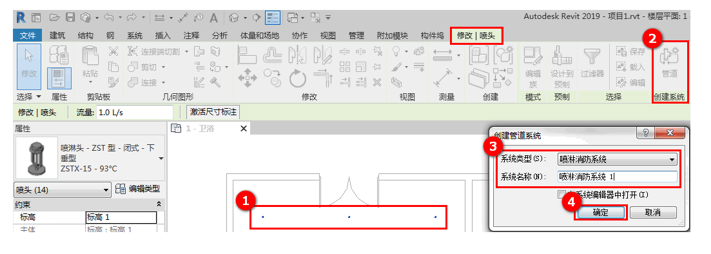

選中所有噴頭，單擊“修改/噴頭”上下文選項卡下方的“創建系統”工具，在“創建管道系統”對話框中將“系統類型”修改為“噴淋消防系統”，也可以自定義“系統名稱”。設置完成后單擊確定完成系統創建。如圖2.8-17所示。
2.8-17

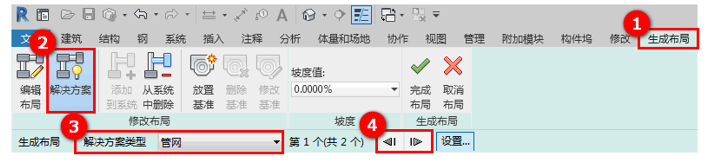

單擊選中繪圖區域的任意噴頭，然后點擊“修改/噴頭”上下文選項卡下方的“生成布局”命令，將進入生成布局編輯模式。選擇“解決方案”，可以篩選或自定義合適的解決方案類型。單擊前后切換按鈕，可以查看上一個或下一個解決方案。如圖2.8-18所示。
2.8-18

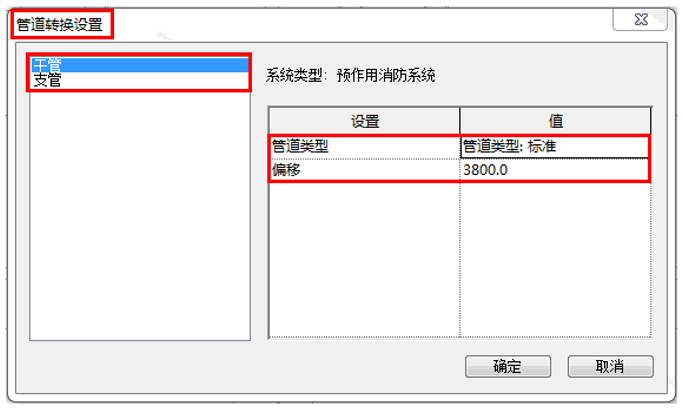

單擊切換按鈕后方的“設置”按鈕，打開“管道轉換設置”對話框，在這里，預設干管和支管的管道類型及偏移值。如圖2.8-19所示。
2.8-19

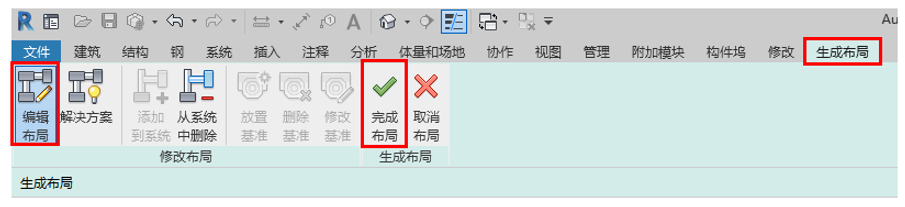

選擇“編輯布局”，可以對當前的解決方案進行調整，使其更符合設計要求，調整后單擊“完成布局”完成自動布局。如圖2.8-20所示。
2.8-20
需要注意，當噴頭等不屬于同一“系統名稱”時，將無法生成自動布局。完成布局如圖2.8-21所示。
接著將剩余管道補充完整，最后調整各管段的尺寸大小。
繪制完成后，將詳細程度調整為“中等”視覺樣式調整為“線框”，可以看到，在噴頭與橫管之間，自動生成了連接，立管用圓弧進行表示。如圖2.8-21所示。
2.8-21
