勾選“選項欄”中的“復制”命令，將對鏡像管道進行復制生成副本，并以鏡像軸線進行翻轉。若取消“復制”命令，最對當前選定管道進行鏡像翻轉。

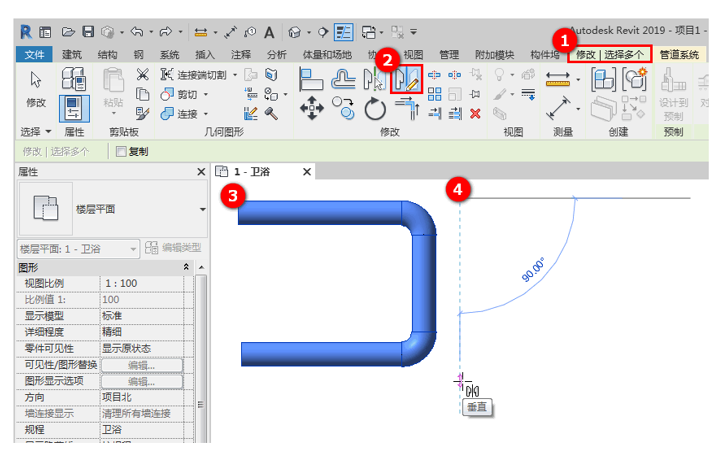

鏡像—繪制軸：“鏡像—繪制軸”工具與“鏡像—拾取軸”工具相似，不同點在于，“鏡像—繪制軸”工具在選定管道后，需要繪制一條臨時鏡像軸線。如圖2.5-13所示。
2.5-13
移動：“移動”工具的工作方式類似于拖曳。 但是，它在選項欄上提供了其他功能，允許進行更精確的放置。
單擊“修改”選項卡 下方“修改”面板 中的“移動”工具，選擇要移動的管道，然后按 Enter 鍵。在選項欄中勾選所需的選項。勾選“約束”可限制圖元沿著與其垂直或共線的矢量方向的移動，勾選“分開”可在移動前中斷所選圖元和其他圖元之間的關聯。

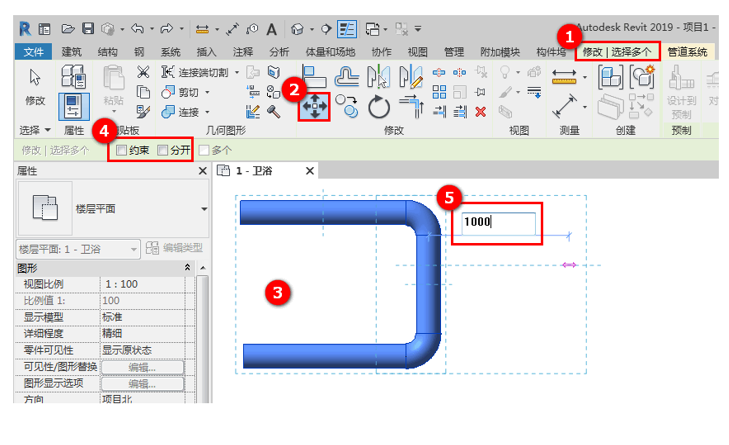

單擊鼠標左鍵確定移動的起點，向任意方向移動光標將會顯示該圖元的預覽圖像。光標會捕捉到捕捉點， 此時會顯示尺寸標注作為參考。再次單擊以完成移動操作，或者如果要更精確地進行移動，可以輸入要移動的距離值，然后按 Enter 鍵完成偏移命令。如圖2.5-14所示。
2.5-14
使用“分開”命令移動對象時要注意：在移動操作時，移動的圖元會分配到一個新圖元 ID。這將導致重置實例參數（即“標記”值），并刪除與圖元有關的尺寸標注。
復制：“復制”工具可復制一個或多個選定管道，并可隨即在圖紙中放置這些副本。“復制”工具與“復制到剪貼板”工具不同， 要復制某個選定管道并立即放置該管道時，可使用“復制”工具。如果需要在放置副本之前切換視圖，則使用“復制到剪貼板”工具。

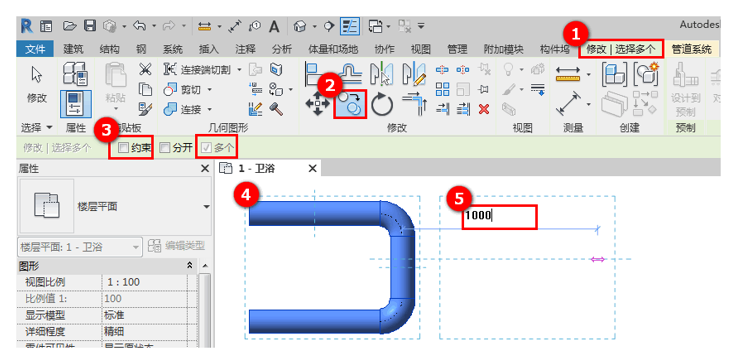

單擊“修改”選項卡 下方“修改”面板 中的“復制”工具，選擇要復制的圖元，然后按 Enter 鍵。勾選“約束”可限制圖元沿著與其垂直或共線的矢量方向的移動，要放置多個副本，請在選項欄上選擇“多個”。單擊鼠標左鍵在繪圖區域開始移動和復制圖元，接著將光標從原始圖元上移動到要放置副本的區域，再次單擊鼠標左鍵放置圖元副本，或輸入關聯尺寸標注的值。如圖2.5-15所示。
旋轉：使用“旋轉”工具可使圖元圍繞軸旋轉。在樓層平面視圖、天花板投影平面視圖、立面視圖和剖面視圖中，圖元會圍繞垂直于這些視圖的軸進行旋轉。在三維視圖中，該軸垂直于視圖的工作平面。

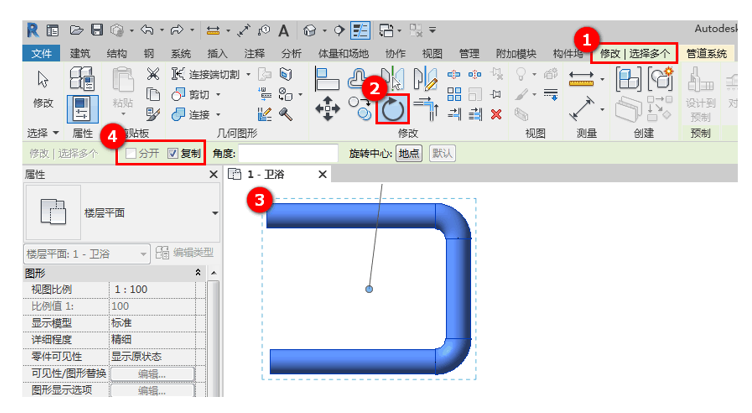

單擊“修改”選項卡 下“修改”面板 中的“旋轉”工具，選擇要旋轉的管道，然后按 Enter 鍵。在選項欄中勾選需要的選項。勾選“分開”可在移動前中斷所選圖元和其他圖元之間的關聯，勾選“復制”將對當前選中管道復制生成副本，并進行旋轉。如圖2.5-15所示。
2.5-15

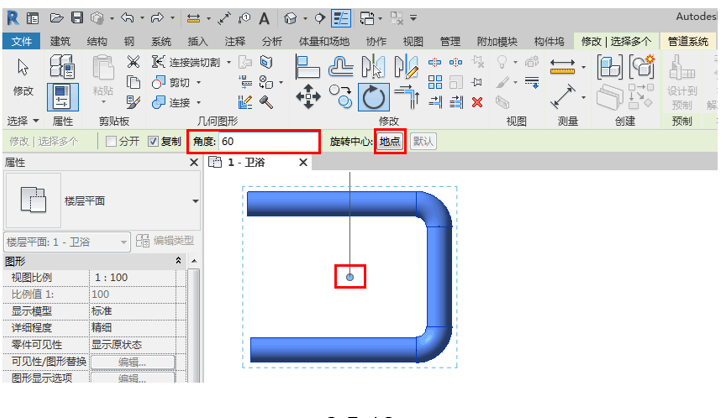

選擇“默認”進行旋轉，旋轉中心默認為圖元的中點，在選項欄“角度”中輸入旋轉角度，接著單擊 Enter 鍵，選定圖元將以逆時針方向旋轉指定角度。如圖2.5-16所示。
2.5-16

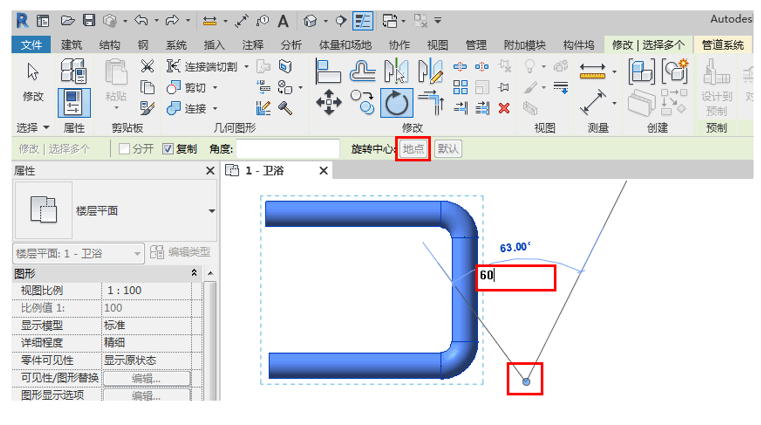

或者單擊鼠標左鍵確定旋轉起點，然后順時針或逆時針移動光標，可將圖元旋轉任意角度，確定旋轉終點前，可輸入要旋轉的角度值，然后單擊 Enter 鍵，圖元將按照指定方向旋轉指定角度。如圖2.5-17所示。
2.5-17
拆分圖元：通過“拆分”工具，可將管道拆分為兩個單獨的部分，拆分的管道將以“活接頭”進行連接。

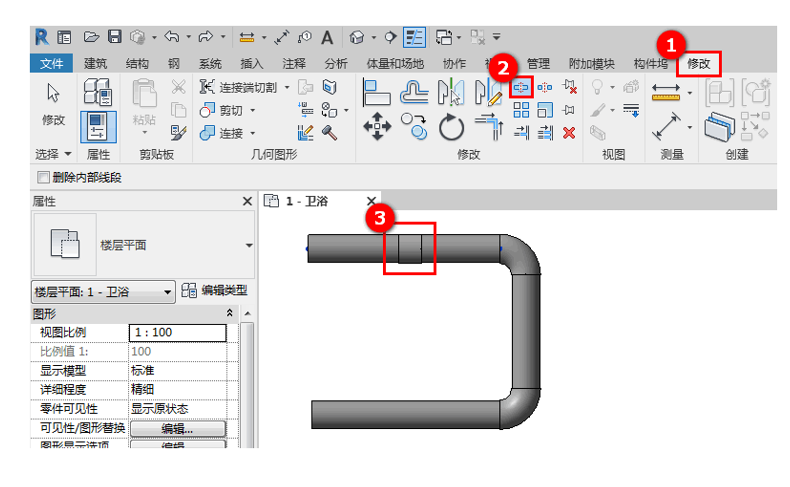

單擊“修改”選項卡 下“修改”面板 中的“拆分圖元”工具，移動光標至需要拆分的管道位置，然后單擊鼠標左鍵進行拆分，拆分后的位置使用“活接頭”進行連接。如圖2.5-18所示。
2.5-18

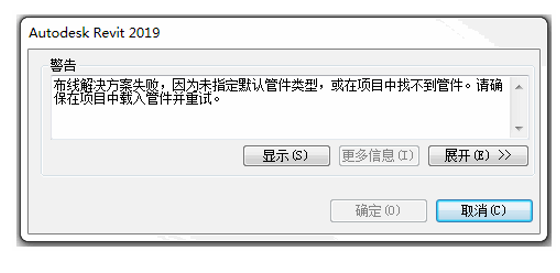

若“布管系統配置”中未設置“活接頭”，管道將無法拆分并彈出錯誤警告。如圖2.5-19所示。
2.5-19
（用間隙拆分）命令不適用于管道的拆分。
陣列：陣列工具用于創建選定圖元的線性陣列或半徑陣列。使用陣列工具可以創建一個或多個圖元的多個實例，并同時對這些實例執行操作。
單擊“修改”選項卡 下“修改”面板 中的“陣列”工具，選擇要陣列的管道，然后按 Enter 鍵。在選項欄中勾選需要的選項。

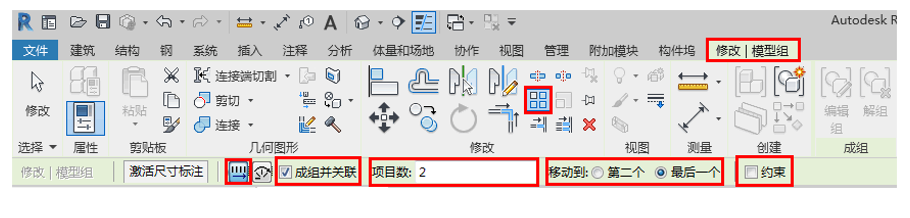

選擇“線性”陣列，勾選“關聯并成組”，陣列生成的圖元將成組關聯，如果未選擇此選項，將會創建指定數量的副本，而不會使它們成組。在放置后，每個副本都獨立于其他副本。在“項目數”中輸入指定正整數確定陣列個數，選擇“第二個”或“最后一個”確定生成方式，勾選“約束”可限制圖元沿著與其垂直或共線的矢量方向的移動。如圖2.5-20所示。
2.5-20

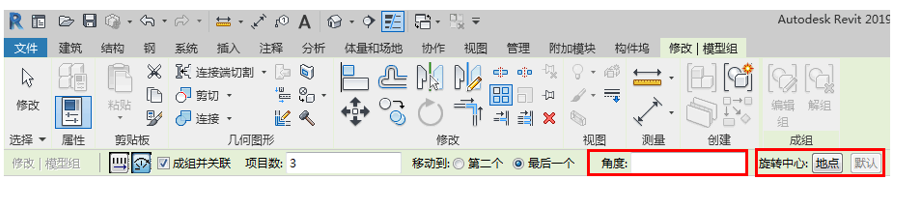

選擇“半徑”陣列與“線性”陣列繪制方法基本一致，“半徑”陣列沒有“約束”命令，但是與“旋轉”工具相似，可以設置“旋轉中心”及“角度”。如圖2.5-21所示。
2.5-21
修剪/延伸為角：使用“修剪/延伸為角”工具可以將兩個所選管道修剪或延伸成一個角。

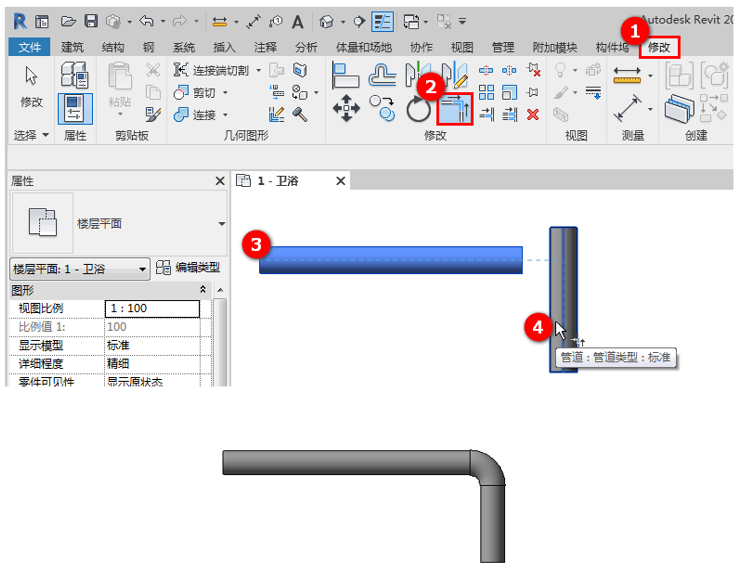

單擊“修改”選項卡下“修改”面板中的“修剪/延伸到角”工具，選擇需要將其修剪成角的管道，確保單擊要保留的管道部分。利用這種方法，可以將管道快速連接起來。如圖2.5-22所示。
2.5-22
修剪/延伸單個圖元：使用“修剪/延伸但個圖元”工具可以將一根管道修剪或延伸到其他圖元定義的邊界。

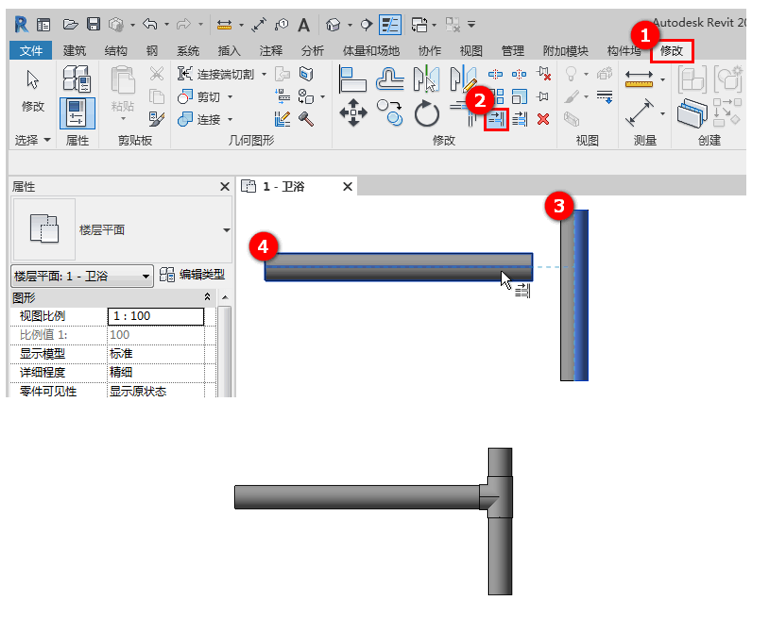

單擊“修改”選項卡下“修改”面板中的“修剪/延伸單個圖元”工具，選擇用作邊界的參照，然后選擇要修剪或延伸的管道。如果選定管道與邊界（或投影）交叉，則保留所單擊的部分， 而修剪邊界另一側的部分。當修剪的為兩根管道，管道相交時自動生成連接。如圖2.5-23所示。
2.5-23

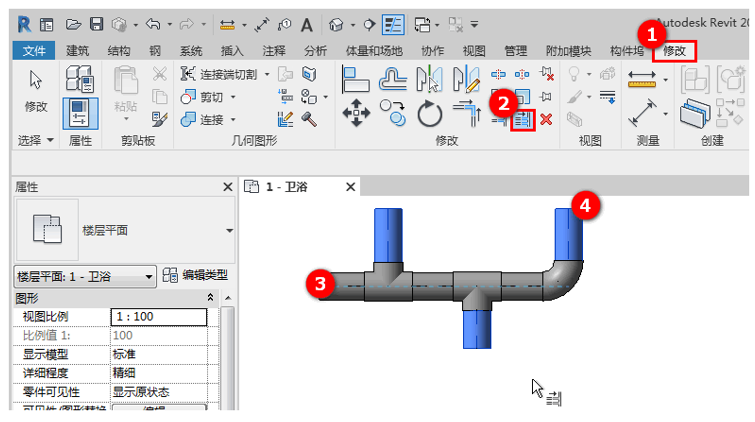

修剪/延伸多個圖元：使用“修剪/延伸但個圖元”工具可以將多個圖元修剪或延伸到其他圖元定義的邊界。繪制方法與“修改/延伸單個圖元”相似。如圖2.5-24所示。
2.5-24
課后思考：排水管管道應該如何繪制？
