2.8通過小案例認識噴淋系統及其工具用法
按照“會議室噴淋系統平面圖”，選擇相應的噴淋系統、噴淋管道的類型，添加閥門等管路附件。掌握噴淋管道、立管的繪制方法，添加噴頭。最后完成整個噴淋系統模型的創建。如圖2.8-1所示。
2.8-1

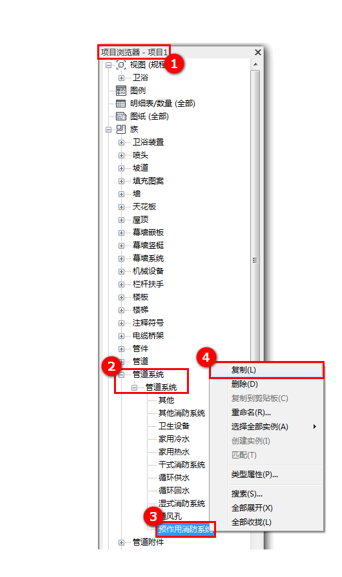

在“項目瀏覽器”中展開“族”，接著找到“管道系統”展開，移動光標放置在“預作用消防系統”上，單擊鼠標右鍵選擇“復制”命令。如圖2.8-2所示。
2.8-2
單擊鼠標右鍵，對“預作用消防系統2”進行重命名，將它命名為“噴淋消防系統”。如圖2.8-3所示。
2.8-3

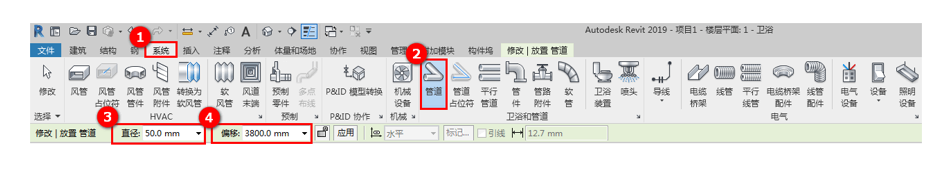

進入“系統”選項卡，單擊“衛浴和管道”面板中的“管道”工具（快捷鍵：PI），在“修改/放置管道”選項欄中修改直徑為DN50，偏移值調整為3800。如圖2.8-4所示。
2.8-4
在“屬性”面板中調整管道“系統類型”，單擊“機械”屬性欄中的“系統類型”，在下拉列表中選擇“噴淋消防系統”。如圖2.8-5所示。
2.8-5

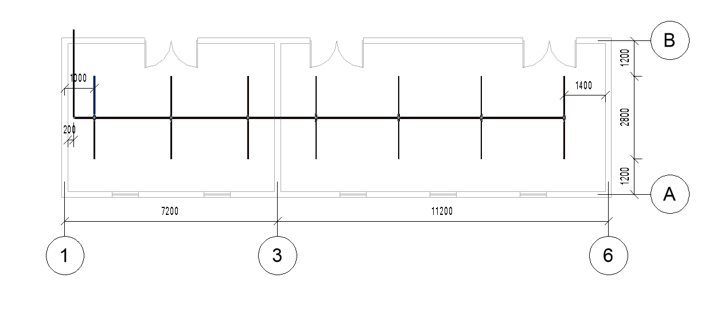

首先將噴淋管的主管繪制出來，主管管徑大小為DN50,管段長度大約為16800mm，距墻邊線1400mm。繪制完成后，調整“詳細程度”為精細，“視覺樣式”調整為著色。如圖2.8-6所示。
2.8-6

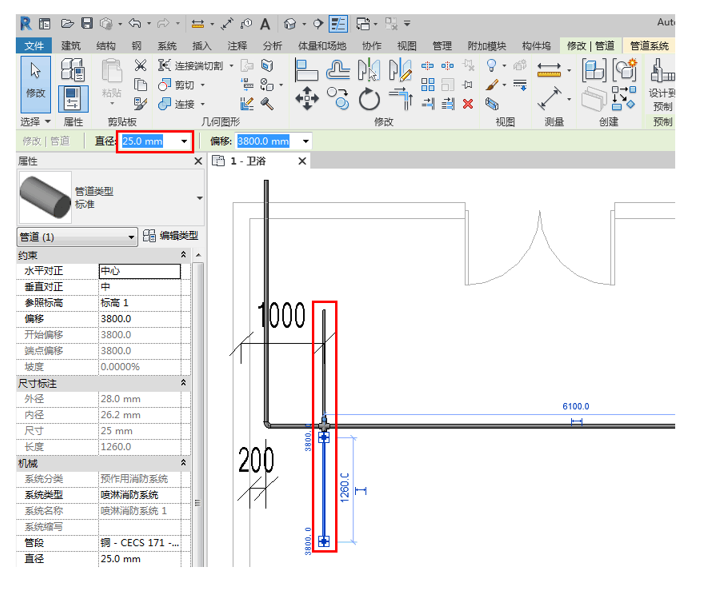

接著，繪制噴淋系統的支管。根據圖紙尺寸標注，繪制管段。調整管徑大小為DN25，將第一根管道繪制出來，距墻中心線1000mm。如圖2.8-7所示。
2.8-7
以同樣的方法，將剩余的支管繪制出來。如圖2.8-8所示。
2.8-8
主管被支管斷開，并使用管件進行自動連接。單擊管段，根據要求調整管徑大小。

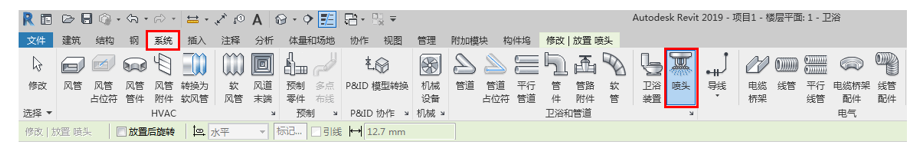

進入“系統”選項卡，單擊“衛浴和管道”面板中的“噴頭”工具。如圖2.8-9所示。
2.8-9
在“噴頭”屬性面板中，單擊下拉按鈕，選擇符合要求的噴頭類型，單擊“編輯類型”打開噴頭“類型屬性”對話框。如圖2.8-10所示。
2.8-10
