2.6如何繪制帶有坡度的管道？
如何設置坡度、管道設計參數
2.6.1如何設置坡度
建筑物的排水橫干管必須設有坡度，且管徑不同要求坡度也不同。設置坡度以保證排水通暢及確保不倒流。那么，在Revit中，應該如何為管道設置坡度呢？
有多種方法可將坡度應用于管道。
l 繪制管道時應用坡度
在視圖中繪制水平管道時，可以使用功能區上的的坡度選項指定坡度。 該方法通常用于指定小坡度。

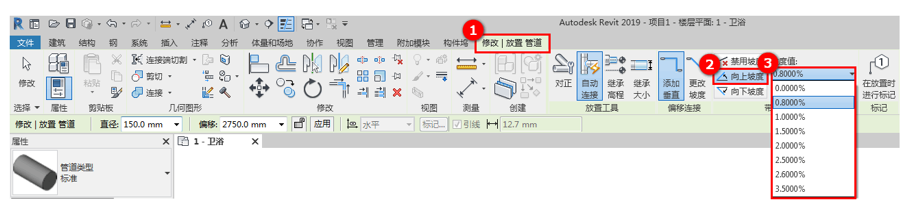

單擊“系統”選項卡 ，找到“衛浴和管道”面板中的“管道”工具并單擊。在“修改/放置管道”上下文選項卡中的“帶坡度管道”面板上單擊（向上坡度）或（向下坡度），然后從下拉列表中選擇一個坡度值。如圖2.6-1所示。
2.6-1

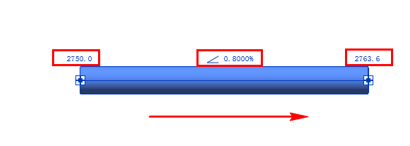

在繪圖區域中，單擊鼠標左鍵指定管道的起點，該起點也是將應用的坡度的參照端點。 如果指定的坡度為正數，則參照端點低于終點。如果指定的坡度為負數，則將終點放置在參照端點（起點）的下方。接著移動光標延伸管道，然后再次單擊鼠標左鍵指定管道的終點。如圖2.6-2所示。
2.6-2
若勾選“顯示坡度工具提示”命令，在繪制傾斜管道的同時，將顯示坡度信息。如圖2.6-3所示。
2.6-3
l 使用管道控制柄將坡度添加到非傾斜管道中
修改在視圖中選擇管段時顯示的高程控制柄將小坡度應用到非傾斜管道。

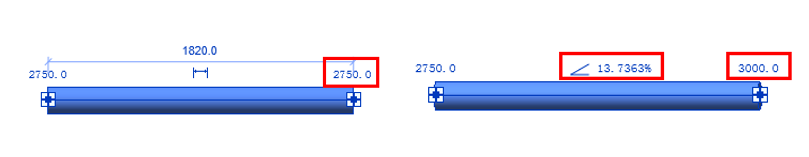

選擇視圖中的管段，單擊管道任意一端的高程控制柄，輸入大于或小于初始值的值作為偏移，然后按 Enter 鍵。將在管段的中點處添加坡度值和參照控制柄。如圖2.6-4所示。
2.6-4
坡度參照控制點指向坡度的參照端點，該端點是繪制原始管道時使用的起點。坡度值發生變化時，參照端點仍然保持其當前高程不變。
當管道存在坡度時，通過修改在視圖中選擇某管段后出現的控制柄，也可以調整現有坡度。
單擊管道中點處的坡度值控制柄，鍵入新坡度值，然后按 Enter 鍵。坡度控制柄指向坡度的參照端點，該端點是繪制原始管道時使用的起點。如圖2.6-5所示。
2.6-5
單擊坡度參照控制柄，以切換坡度的參照端點。坡度值發生變化時，參照端點仍然保持其當前高程不變。如圖2.6-6所示。
2.6-6
2.6.2坡度設計參數
在繪制管道時，單擊“坡度值”下拉按鈕，將會顯示當前項目中可以直接使用的坡度值，可是當我們所需要使用的坡度值不在下拉列表中，在繪制管道時一根一根的去調整坡度過于繁瑣。坡度值應該如何添加？

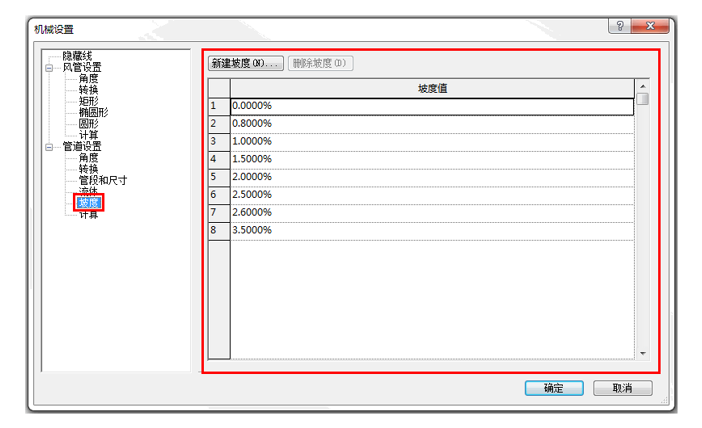

在之前的管道設計參數中，我們有提到，在“機械設置”對話框中可以配置構件尺寸，以及機械系統的行為和外觀。其中就包括管道設置的坡度。如圖2.6-7所示。
2.6-7

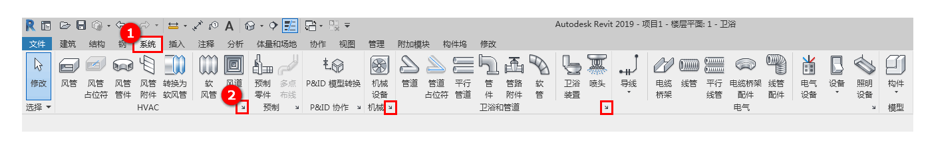

要想打開“機械設置”對話框，除了在“布管系統配置”對話框中單擊“管段和尺寸”打開，還可以通過單擊“系統”選項卡下方“HVAC”、“機械”及“衛浴和管道”面板中的展開按鈕打開“機械設置”對話框。如圖2.6-8所示。
2.6-8
或者單擊“管理”選項卡下方的“MEP設置”工具，在下拉列表中選擇“機械設置”打開。如圖2.6-9所示。
2.6-9
在“機械設置”對話框右側面板中顯示項目中可用的坡度值表。可以使用傳遞項目標準功能將坡度值復制到另一個項目中。

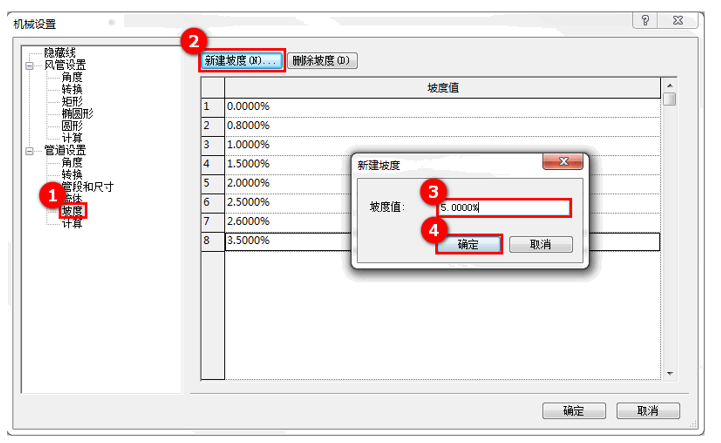

單擊“新建坡度”命令，在“新建坡度”對話框中，輸入坡度的值，單擊“確定”完成新建。如圖2.6-10所示。
2.6-10
在“坡度值”列表中選擇一個坡度，單擊 “刪除坡度”命令，單擊“是”，坡度值即從項目中刪除。如圖2.6-11所示。
2.6-11
默認的 “0”坡度值不能刪除，單擊“0”坡度值，“刪除坡度”命令灰色顯示不可使用。
當設置完坡度值后，新建的坡度將在“坡度值”下拉列表中顯示，并且可應用于當前項目中。如圖2.6-12所示。
2.6-12
課后思考：如何區分不同專業的管道？
