2.3什么是管件、什么是管路附件、載入族
2.3.1管件

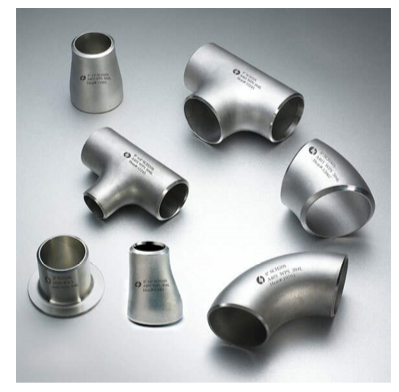

管件（Pipe fitting）是管道系統中起連接、控制、變向、分流、密封、支撐等作用的零部件的統稱。如圖2.3-1所示。
鋼制管件均為承壓管件。根據加工工藝不同，分為四大類，即對焊類管件（分有焊縫和無焊縫兩種）、承插焊和螺紋管件、法蘭管件。

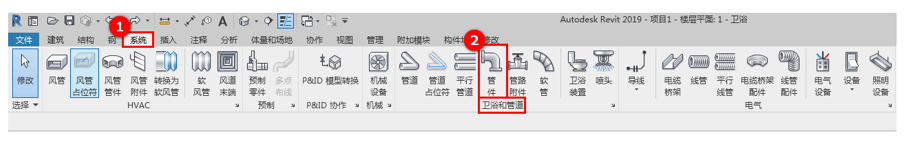

在Revit中，“管件”功能工具位于“系統”選項卡下方的“衛浴和管道”面板中（快捷鍵：PF），用于放置管件。這些管件包括彎頭、T形三通、Y形三通、四通、活接頭和其他類型的管件等。如圖2.3-2所示。
2.3-2

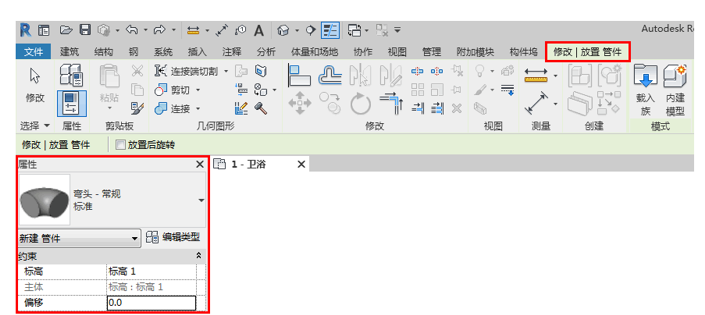

單擊“管件”工具，將彈出“修改/放置管件”上下文選項卡和管件的“屬性”面板。如圖2.3-3所示。

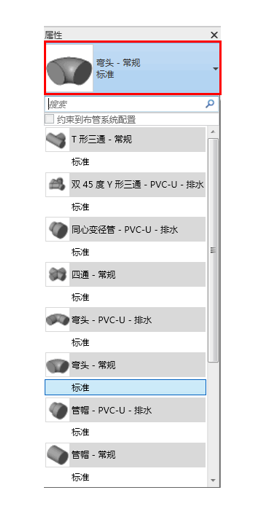

在“屬性”面板中，可以修改管件的標高、偏移值、管徑大小、角度等相關參數。點擊屬性面板中的下拉按鈕，可以在載入的族中選擇需要的管件進行布置。如圖2.3-4所示。
2.3-4

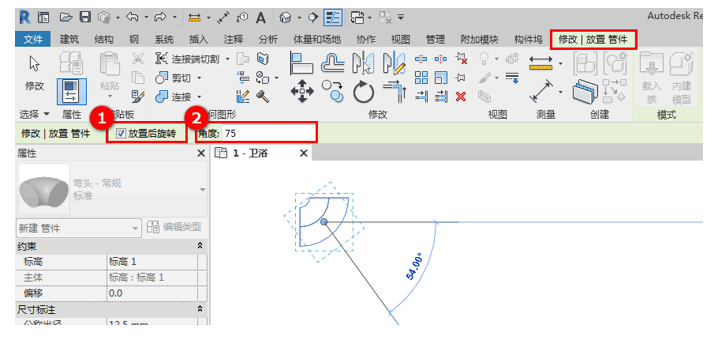

若勾選“修改/放置管件”選項欄中的“放置后旋轉”命令，當我們放置管件時，就可以對它進行旋轉調整，或者設置一個旋轉角度，然后單擊回車鍵完成繪制及旋轉命令。如圖2.3-5所示。
2.3-5
管件既可以直接布置在繪圖區域中，也可以布置在管道上與其進行連接。單擊“管件”功能工具，選擇需要布置的管件，接著單擊需要布置管件的管段，管件將自動與管道進行連接。如圖2.3-6所示。
2.3-6

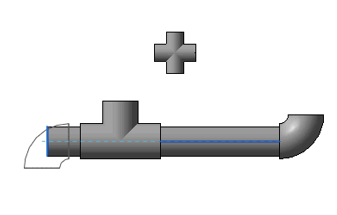

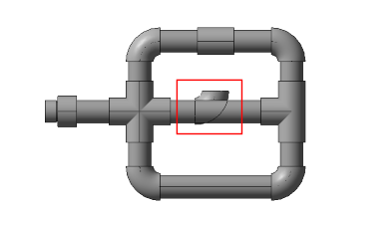

不同的管件與管道連接時的限制條件略有區別。三通、四通、活接頭等管件可以布置在管道的任意位置上并生成連接，而彎頭及管帽只能布置在管道末端或是管道與管道的連接位置及管道的開放端點，在管道中央無法進行布置。如圖2.3-7所示。
2.3-7
2.3.2管路附件
管路附件與管件相似，即進行布置管道附件的工具。這些附件包括連接件、地漏、閥門和嵌入式熱水器。

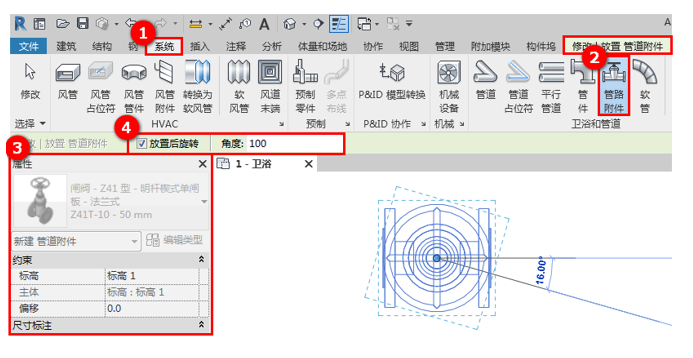

單擊“管路附件”功能工具，同樣的可以在彈出的屬性面板中調整相關參數。勾選“修改/放置管道附件”選項欄中的“放置后旋轉命令”，放置管路附件時可以對其進行旋轉或指定旋轉角度。如圖2.3-8所示。
2.3-8

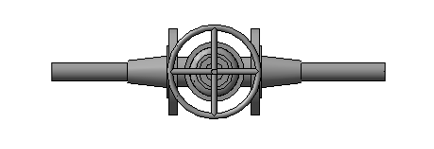

單擊“管路附件”功能工具，選擇需要布置的管路附件，接著在繪圖區域中單擊管段的中心線，管路附件將自動與管道進行連接。如圖2.3-9所示。
2.3-9
管道附件可以在任何視圖中放置，放置管道附件時，附件可以嵌入放置，也可以放置在管道末端。
2.3.3載入族
在我們選擇管件或者管路附件時，會發現Revit中默認的族比較少，時常達不到我們繪制的要求，所以，我們就需要載入族。

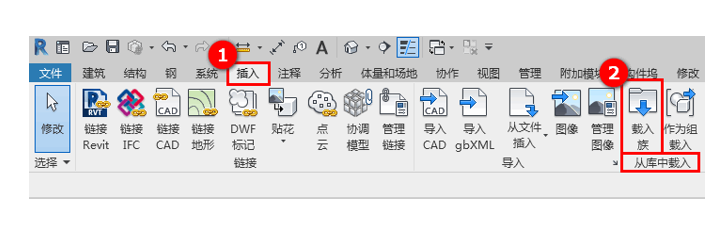

單擊“插入”選項卡，在“從庫中載入”面板單擊（載入族）命令。如圖2.3-10所示。
2.3-10

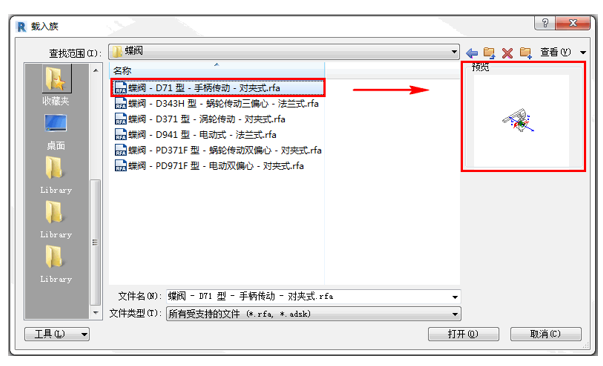

在“載入族”對話框中，雙擊要載入的族的類別。預覽類別中的任意族 (RFA)：要預覽單個族，請從列表中選擇一個族。在對話框右上角的“預覽”下，會顯示該族的縮略圖。如圖2.3-11所示。
2.3-11

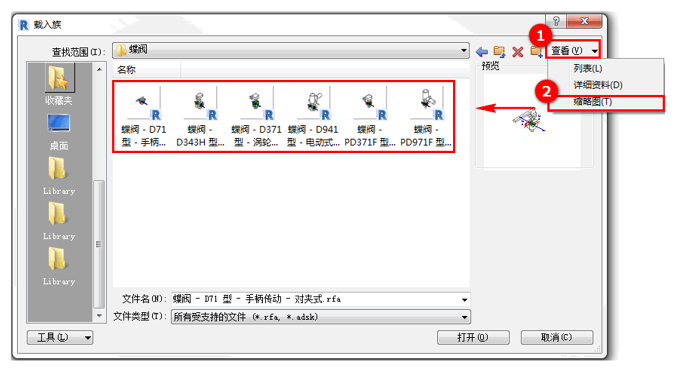

要在列表中為該類別的所有族顯示一個縮略圖圖像，請在對話框的右上角單擊“視圖”接著選擇“縮略圖”。如圖2.3-12所示。
2.3-12

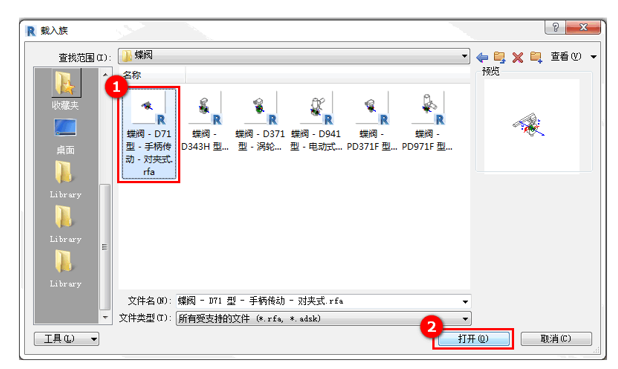

選擇要載入的族，然后單擊“打開”。如圖2.3-13所示。
2.3-13

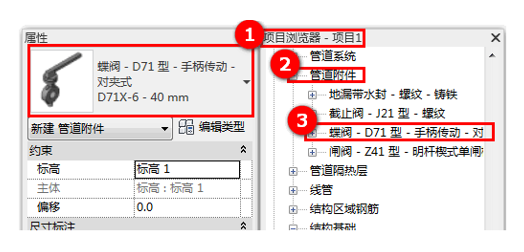

現在該族類型就可以放置到項目中。 它將顯示在項目瀏覽器中“族”下的相應類別中。如圖2.3-14所示。
2.3-14
課后思考：為什么管件與管路附件會自動生成連接？
