2.10 開關

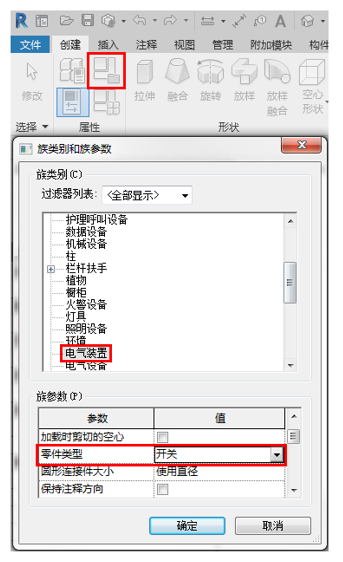

打開Revit，選擇“新建”族，在族樣版中找到“基于墻的公制電氣裝置”族樣板打開。以創建暗裝的開關為例，首先單擊打開“族類別和族參數”對話框，將“零件類型”設置為“開關”。如圖2.10-1所示。
2.10-1

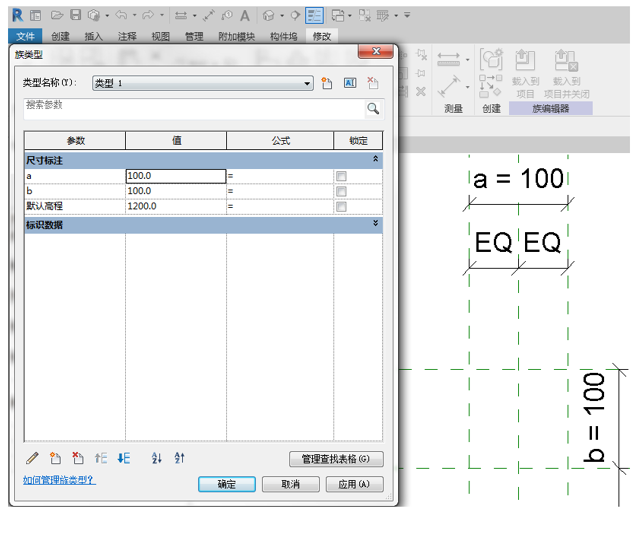

切換至“立面：放置邊”視圖當中，繪制參照平面來定位開關的位置及尺寸大小，并進行注釋，將尺寸標注設置為參數。如圖2.10-2所示。
2.10-2

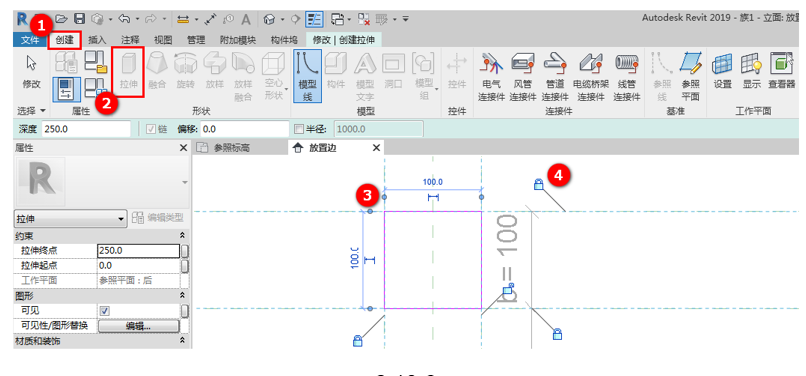

使用“拉伸”工具，將開關接線盒的輪廓給繪制出來，并使用對齊工具將其對齊鎖定在參照平面上。如圖2.10-3所示。
2.10-3
單擊“完成編輯模式”完成繪制。
切換至“樓層平面：參照標高”視圖當中，繪制參照平面用于約束接線盒的高度，將參照平面繪制在墻體內部，然后對齊鎖定在參照平面上，使接線盒嵌入墻體中。

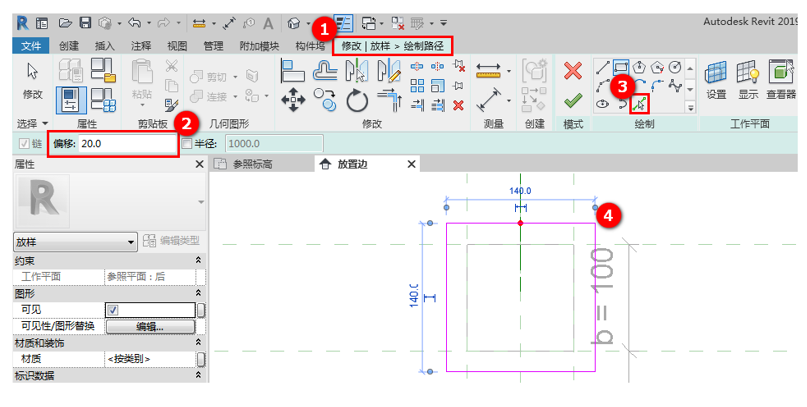

接著進入“放置邊”立面視圖中繪制開關的面板，使用“放樣”工具進行繪制，將選項欄中的“偏移值”設置為20mm，然后按照接線盒的輪廓進行繪制，也可以使用繪制工具中的拾“拾取線”拾取接線盒輪廓。如圖2.10-4所示。
2.10-4
由于在繪制開關面放樣路徑時，是基于接線盒輪廓進行偏移繪制的。而接線盒輪廓鎖定在參照平面上進行參變，所以開關面板也會隨著接線盒的改變而發生改變。
單擊“完成編輯模式”完成放樣路徑的繪制。

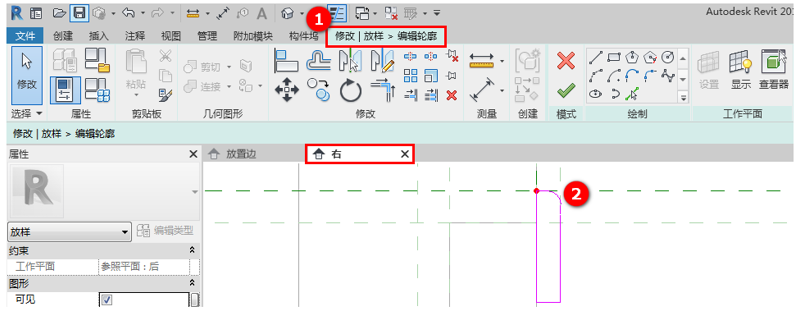

點擊“編輯輪廓”轉到“立面：右”視圖當中，繪制參照平面用于約束開關面板的高度，然后將面板的輪廓繪制出來，并對齊鎖定在參照平面上。如圖2.10-5所示。
2.10-5
單擊“完成編輯模式”完成繪制。

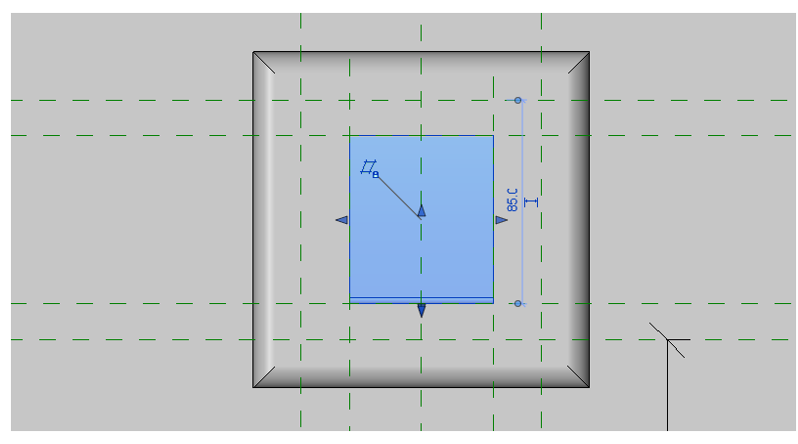

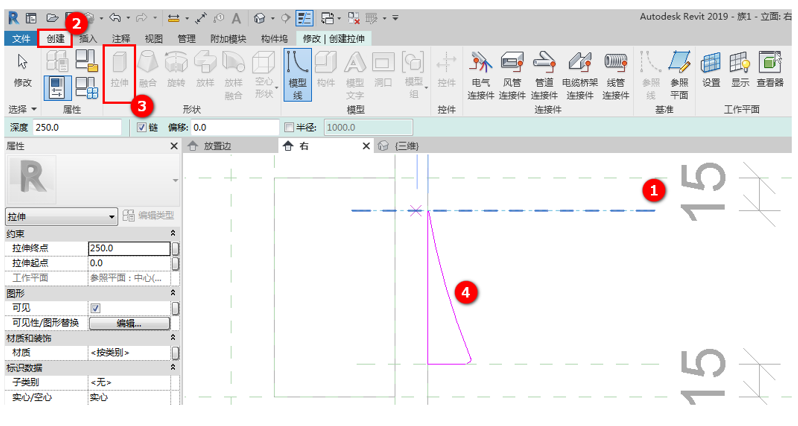

繼續繪制參照平面用于定位開關按鈕的位置和尺寸大小，并進行注釋鎖定在一個合理的大小上。然后使用“拉伸”工具，將開關按鈕的輪廓給繪制出來，同樣的對齊鎖定在參照平面上。如圖2.10-6所示。
2.10-6
單擊“完成編輯模式”完成繪制。
然后切換至“立面：放置邊”視圖當中，繪制參照平面對開關按鈕的大小進行約束，將按鈕拉伸到合適的位置上，或者使用“對齊”工具將其對齊鎖定在參照平面上。如圖2.10-7所示。
2.10-7

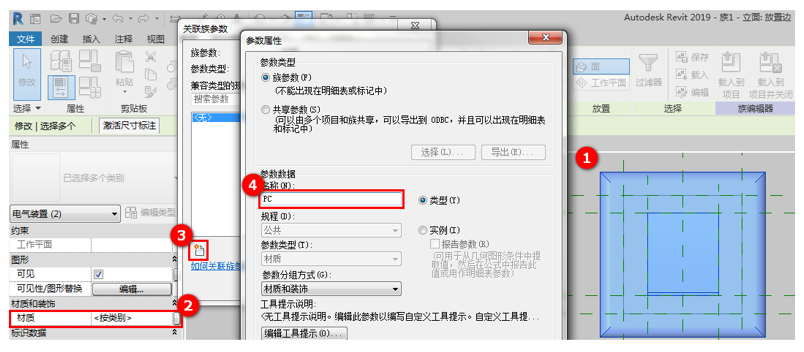

接著為開關添加材質，拾取接線盒為其添加“PVC”材質，拾取面板及按鈕為其添加“PC”材質。如圖2.10-8所示。
2.10-8

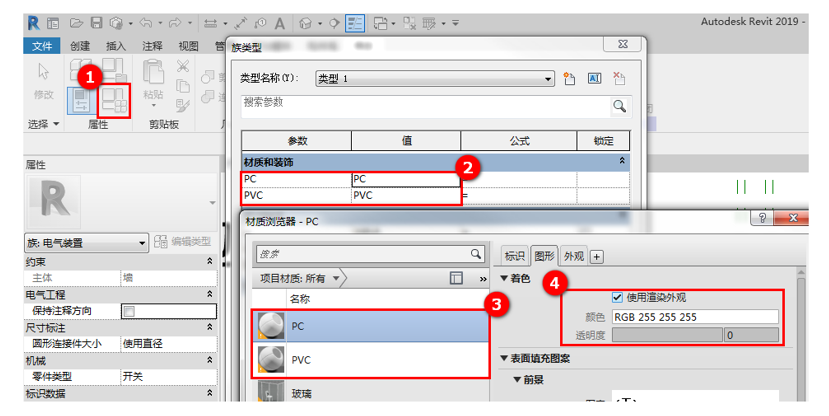

單擊打開“族類型”對話框，為不同的材質參數設置相應的材質類型，并調整顏色。如圖2.10-9所示。
2.10-9

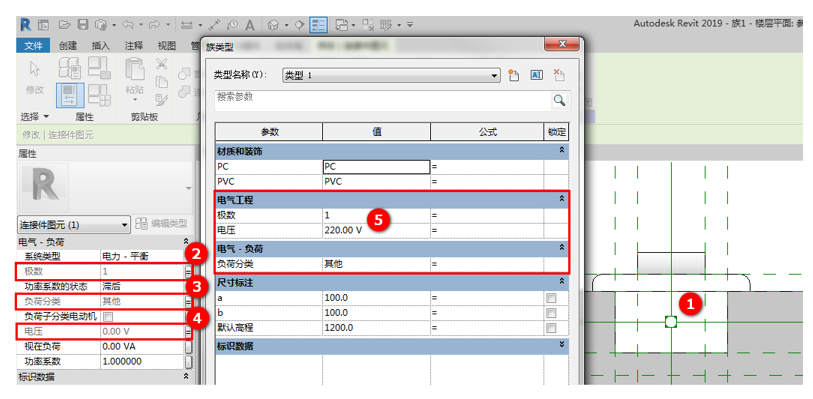

最后，為開關添加“電氣連接件”，單擊“創建”選項卡下方的“電氣連接件”工具，將“選項欄”中的連接件分類設置為“電力-平衡”，然后拾取接線盒頂面進行布置連接件。布置完成后，同樣的將連接件的相關參數關聯到“族類型”當中，將“電壓”設置為220V或其它符合設計要求的數值，使其可以與項目中的配電系統進行關聯。如圖2.10-10所示。
2.10-10

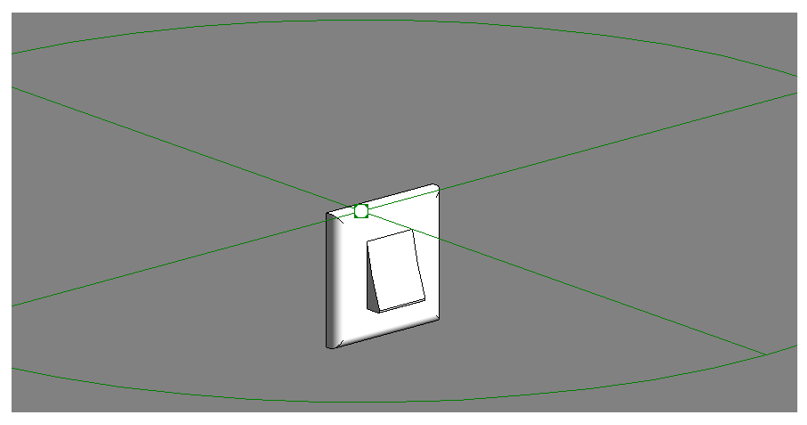

到這一步，一個符合配電要求的簡易開關就制作完成了。如圖2.10-11所示。
2.10-11
