BIM等級考試二級設備考試圖文教程2.4管道的布管系統配置（下篇）

發布于：2025-08-06 11:38:55

首頁/技術分享/Revit

網友投稿

2.4.2設計參數

l 隱藏線

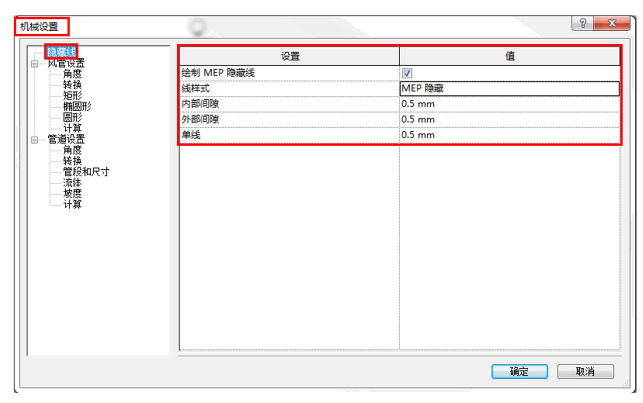

使用“機械設置”對話框的“隱藏線”窗格，可以指定在機械系統中如何繪制隱藏線。“隱藏線”窗格包含下列設置。如圖2.4-7所示。

2.4-7

繪制 MEP 隱藏線：指定是否按隱藏線所指定的線樣式和間隙來繪制水管管道。

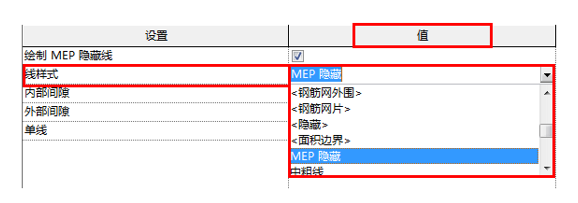

線樣式：指定水管交叉點處隱藏段的線樣式。單擊“值”列表下拉按鈕，可在下拉列表中選擇線樣式。如圖2.4-8所示。

2.4-8

內部間隙：在“值”列表輸入數值以指定交叉段內顯示的線的間隙。

外部間隙：在“值”列表輸入數值以指定在交叉段外部顯示的線的間隙。

單線：在“值”列表輸入數值以指定在段交叉位置處單隱藏線的間隙。

l 管道設置

為單線管件使用注釋比例：指定是否按照“管件注釋尺寸”參數所指定的尺寸繪制管件。修改該設置時并不會改變已在項目中放置的構件的打印尺寸。

管件注釋尺寸：指定在單線視圖中繪制的管件和附件的打印尺寸。無論圖紙比例為多少，該尺寸始終保持不變。

管道尺寸前綴：指定前置在管道的管道尺寸的符號。

管道尺寸后綴：指定附加到管道的管道尺寸后的符號。

管道連接件分隔符：指定用于在兩個不同連接件之間分隔信息的符號。

管道連接件允差：指定管道連接件可以偏離指定的匹配角度的度數。默認設置為 5 度。

管道升/降注釋尺寸：指定在單線視圖中繪制的升/降注釋的打印尺寸。無論圖紙比例為多少，該尺寸始終保持不變。

頂部扁平：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向?yàn)閺臉?gòu)件的主連接件到次連接件。

底部扁平：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向?yàn)閺臉?gòu)件的主連接件到次連接件。

設置向上：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向?yàn)閺臉?gòu)件的主連接件到次連接件。“設置為上”后跟偏移的長度。

設置向下：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向?yàn)閺臉?gòu)件的主連接件到次連接件。“設置為下”后跟偏移的長度。

中心線：指定部分管件標記中所用的符號，以指示此管件在平面中的偏心偏移量（在當前視圖中不可見）。此值由距視圖平面最近的面確定。假定流向?yàn)閺臉?gòu)件的主連接件到次連接件。

通過“管道設置”下的分支（“轉換”、“線段”、“尺寸”、“流體”、“坡度”和“計算”），您可以定義分別應用于項目中的系統和管道的默認參數。

使用“傳遞項目標準”功能可將“管道連接類型”、“管道材質類型”、“管道明細表”、“管道設置”、“管道尺寸”和“管道類型”從一個項目復制到另一個項目。

l 管段和尺寸

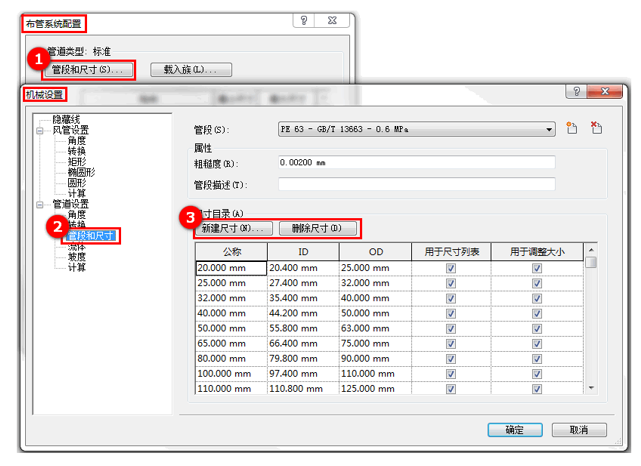

單擊“布管系統配置”對話框中的“管段和尺寸”，使用機械設置對話框來添加或刪除管段、修改其屬性，或者添加或刪除可用的尺寸。如圖2.4-7所示。

2.4-7

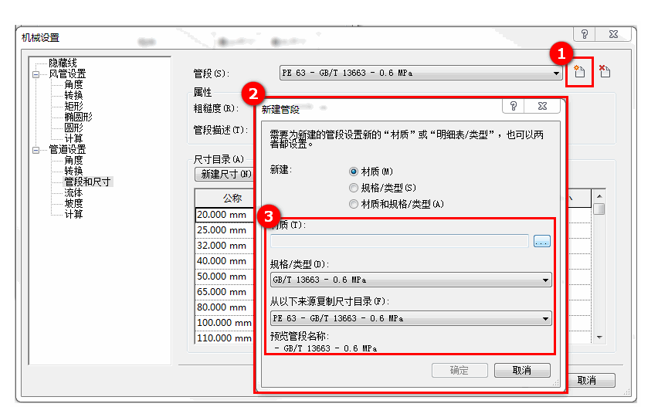

Revit提供了強大的管道設計功能。利用這些功能，給排水工程師可以方便迅速的布置管道、調整管道尺寸、控制管道顯示、進行管道標注和統計。單擊（新建）命令打開“新建管道”對話框，可以對管道的材質、規格及類型進行設置，創建新的管道類型。如圖2.4-8所示。

2.4-8

新建管道的公稱直徑和現有列表中管道的公稱直徑不允許重復。同樣的，單擊（刪除管段）命令將刪除原有的管道類型。如果在繪圖區域已繪制了某尺寸的管道，該尺寸在“機械設置”尺寸列表中將不能刪除，需要先刪除項目中的管道，才能刪除“機械設置” 尺寸列表中的尺寸。“粗糙度”用于管道的水力計算。

尺寸應用通過勾選“用于尺寸列表”和“用于調整大小”可以定義管道尺寸在項目中的應用。如果勾選某一管道尺寸的“用于尺寸列表”，該尺寸就可以被管道布局編輯器和“修改/放置管道”選項欄中管道“直徑”參數下拉列表調用，在繪制管道時可以直接選擇選項欄中“直徑”下拉列表中的尺寸，如果勾選某一管道的“用于調整大小”，該尺寸可以應用于軟件提供的“調整風管/管道大小”功能。

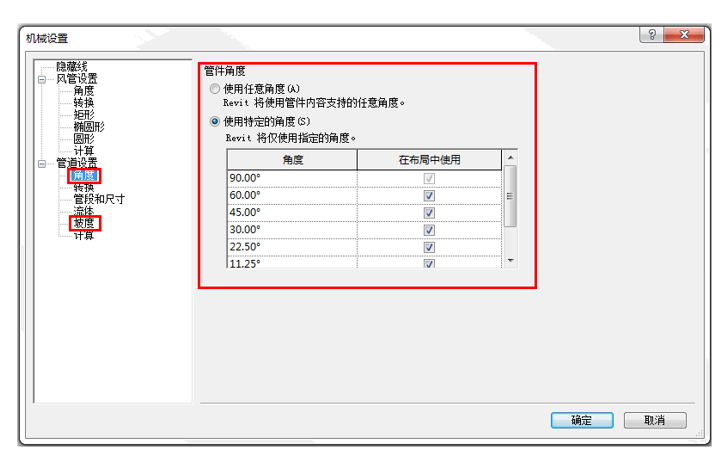

管道設計參數中除了“管段和尺寸”，還有“角度”、“轉換”和“坡度”等參數，同樣在“機械設置”對話框中可以對它們進行調整。如圖2.4-9所示。

2.4-9

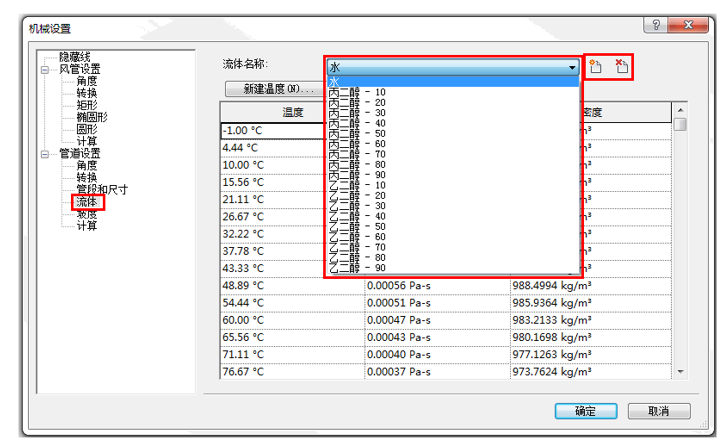

除了定義管道的各種設計參數外，在Revit中還能對管道中流體的設計參數進行設置，提供管道水力計算依據。在“機械設置”對話框中，“管段和尺寸”選項下方是“流體”選項。單擊“流體”，通過右側面板可以對不同溫度下的流體進行“黏度”和“密度”設置。Revit輸入的有“水”、“丙二醇”和“乙二醇”三種流體。和“尺寸”選項 中的“新建尺寸”和“刪除尺寸”類似，可通過“新建溫度”和“刪除溫度”對流體設計參數進行編輯。如圖2.4-10所示。

2.4-10

2.4.3管道類型

這里說的管道類型是指管道和軟管的族類型。管道和軟管都屬于系統族，無法自行創建，但可以復制、修改和刪除族類型。

單擊“系統”選項卡找到“衛浴和管道”面板中的“管道”命令，通過繪圖區域左側的“屬性”對話框選擇和編輯管道的類型。“Plumbing-DefaultCHSCHS.rte”項目樣板文件中默認配置了兩種管道類型：“PVC-U”和“標準”的管道類型。如圖2.4-11所示。

2.4-11

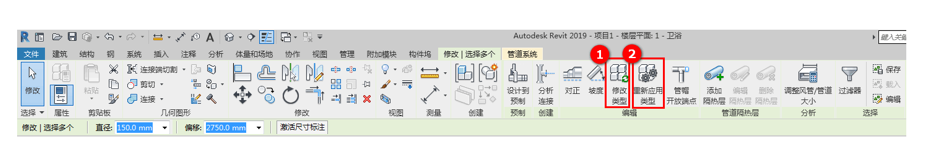

如果更改了布管系統配置，并希望更新設計中相同類型的現有管路，請選擇現有的管段和管件，并在“修改/管道”上下文選項卡中，單擊 “重新應用類型”命令。如果希望更改管路的類型，并使用其他布管系統配置，請?jiān)?/span>“修改”選項卡上單擊 “更改類型”命令。如圖2.4-12所示。
