2.5創建不同類型的管道
管道的連接、放置工具及偏移工具的應用、修改工具的應用
2.5.1放置、偏移工具

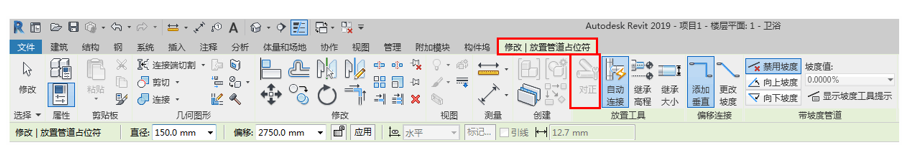

在繪制管路時，有非常多的工具可以使用。靈活的應用各種放置、修改工具，能夠有效地節省工作時間，提高工作效率。選中“管道”或“管道占位符”工具后，“修改 | 放置管道”選項卡將提供下列管道放置選項。如圖2.5-1所示。
2.5-1

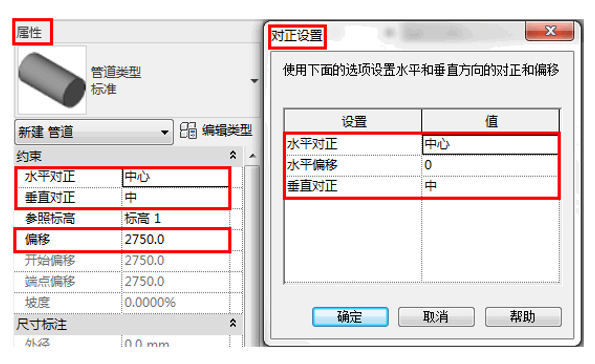

對正：單擊打開“對正設置”對話框，在該對話框可以指定管道的“水平對正”、“水平偏移”和“垂直對正”，此參數也可以在“屬性”面板中進行設置。如圖2.5-2所示。
2.5-2
當“管道占位符”工具處于選中狀態時此選項不可用。如圖2.5-3所示。
2.5-3
自動連接：在開始或結束管段時，可以自動連接到構件上的捕捉。 這對于連接不同高程上的管段非常有用。但是，當沿著與另一條管道相同的路徑以不同偏移量繪制管道時，請清除“自動連接”，以避免生成意外連接。如圖2.5-4所示。
2.5-4
繼承高程：繪制管路時，勾選“繼承高程”命令，繪制的管道將繼承捕捉到的圖元的高程。
繼承大?。?/span>繪制管路時，勾選“繼承大小”命令，繪制的管道將繼承捕捉到的圖元的大小。
添加垂直：繪制管路時，當管道間的偏移值不同，管道使用當前坡度值進行繪制，管道間將以立管進行連接。若沒有勾選“自動連接”命令，將不會生成立管進行連接。如圖2.5-5所示。
2.5-5
更改坡度：繪制管路時，當管道間的偏移值不同，管道忽略坡度值，以當前設置的偏移值為起點，繪制傾斜管道至需連接的管道偏移高度上與其相連接。若沒有勾選“自動連接”命令，將不會生成傾斜管道進行連接。如圖2.5-6所示。
2.5-6
2.5.2修改工具

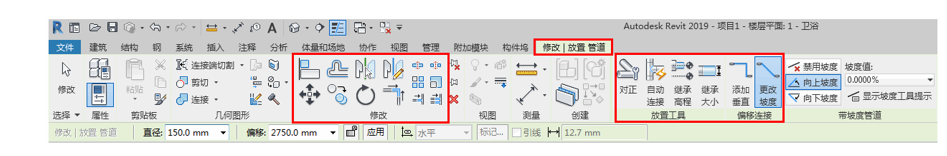

當創建管道時，可以使用“修改”面板中的修改工具，修改工具對于繪制管路時有什么幫助？接著就來逐一了解各個工具在繪制管路時的應用。如圖2.5-7所示。
2.5-7

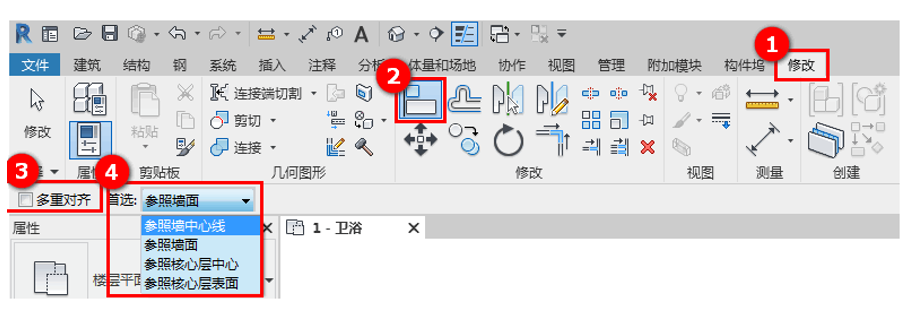

對齊：可以將一根或多根管道與選定的管道對齊?？梢栽谄矫嬉晥D（二維）、三維視圖或立面視圖中對齊圖元。單擊“修改”選項卡 下“修改”面板 中的“對齊”工具，此時會顯示帶有對齊符號的光標 。在“修改”選項欄中勾選“多重對齊”，可以將多根管道與所選圖元對齊，或者也可以按住Ctrl鍵同時選擇多個圖元進行對齊。選擇首選參照圖元，將依照所選條件進行對齊。如圖2.5-8所示。
2.5-8
將光標在參照圖元上移動，直到高亮顯示要與參照圖元對齊的圖元部分時為止，然后點擊管道對齊部分，完成對齊。如圖2.5-9所示。
2.5-9
鎖定對齊，可以確保其他模型修改不會影響對齊。要啟動新對齊，請按Esc鍵一次，或者重新打開“對齊”命令。要退出“對齊”工具，請按 Esc 鍵兩次。
偏移：使用“偏移”工具可以復制選定管道在與該選定圖元平行的方向上將其移動一段指定距離?？梢酝ㄟ^拖曳選定圖元或輸入值來指定偏移距離。

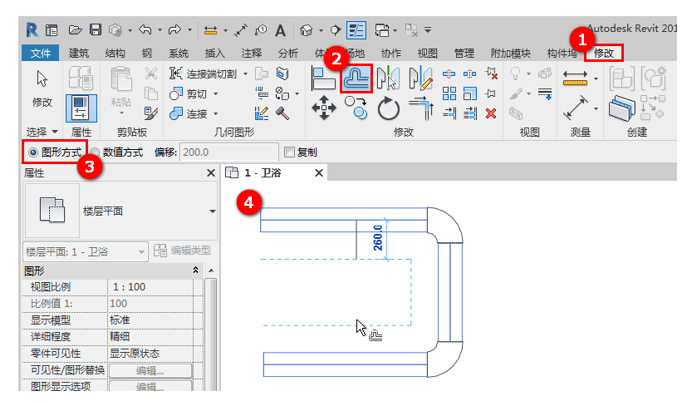

單擊“修改”選項卡 下“修改”面板 中的“偏移”工具，在選項欄上，選擇要指定偏移距離的方式。選擇“圖形方式”，需要選中需要偏移的管道，將選定的管道拖拽所需距離。開始拖曳后，將顯示一個關聯尺寸標注，可以輸入特定的偏移距離。如圖2.5-10所示。
2.5-10

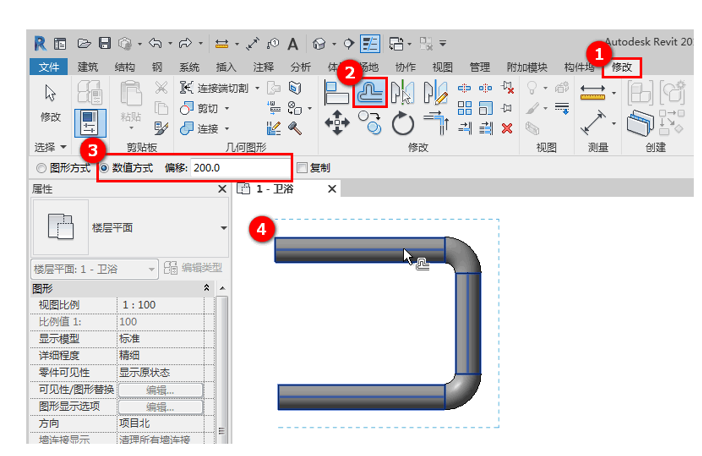

選擇“數值方式”，在“偏移”框中輸入一個整數值確定偏移距離，選中需要偏移的管道，在放置光標的一側在離高亮顯示圖元該距離的地方顯示一條預覽線，根據需要移動光標，以便在所需偏移位置顯示預覽線，然后單擊完成偏移。如圖2.5-11所示。
2.5-11
勾選“復制”命令，將復制當前管道，創建并偏移所選管道的副本。若不勾選“復制”，將對當前管道偏移指定距離。
鏡像—拾取軸：“鏡像”工具使用一條線作為鏡像軸，來反轉選定模型圖元的位置。 使用“鏡像”工具可翻轉選定圖元，或者生成圖元的一個副本并反轉其位置。

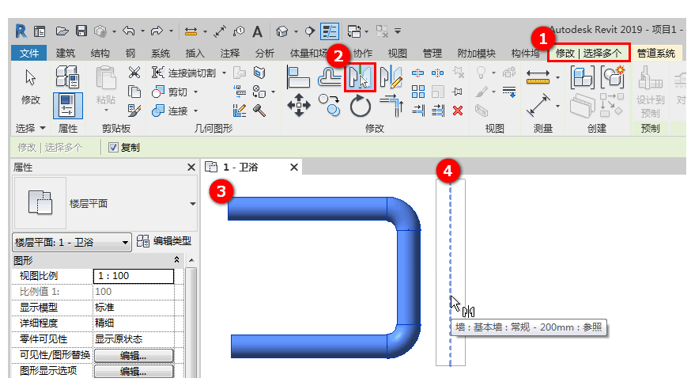

單擊“修改”選項卡 ，在“修改”面板中單擊“鏡像 - 拾取軸”工具。 然后選擇要鏡像的管道，并按 Enter 鍵。如圖2.5-12所示。
2.5-12
