在實際項目中我們可能會碰到一些模型中的樓梯是用常規模型族創建的這種情況，這時候如果我們需要為其添加欄桿扶手的話，常規方法無法添加，我們可以這樣做

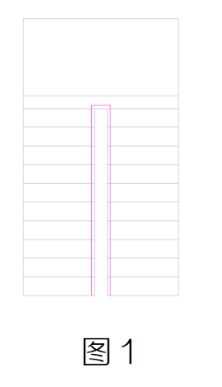

首先在梯段上正常繪制樓梯路徑，如圖1

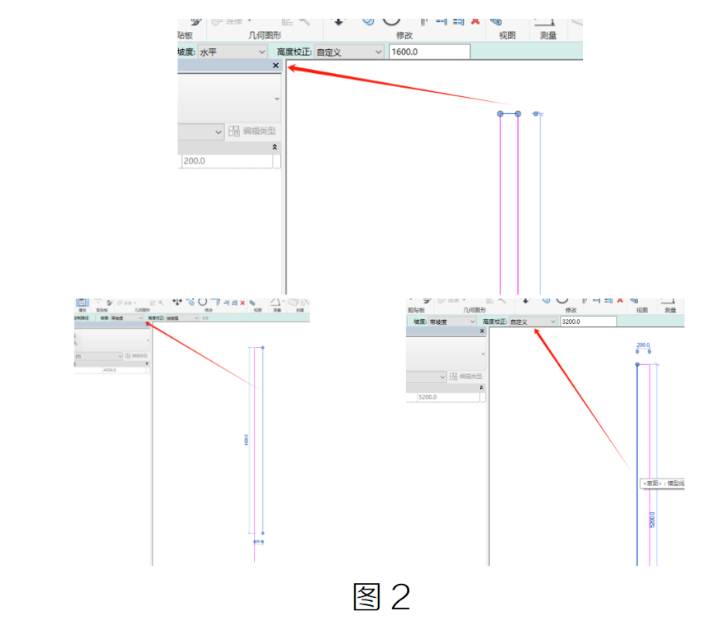

然后分別選中每段樓梯路徑，平臺上的路徑坡度設置為水平，高度校正設置自定義并按平臺高度調整數值。梯段上的路徑坡度設置為帶坡度，高度校正第一跑不用設置，第二跑按平臺高度設置。如圖2

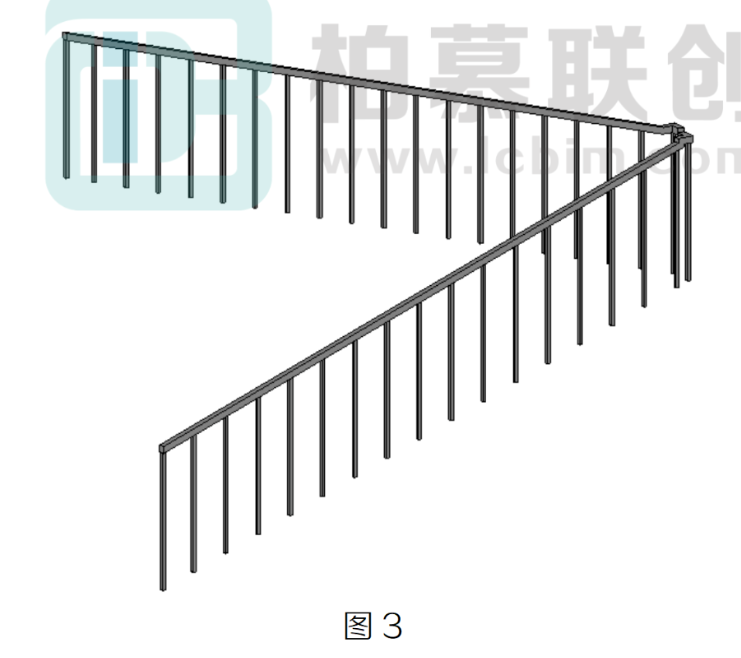

最后，我們來看看完成的效果吧，如圖3

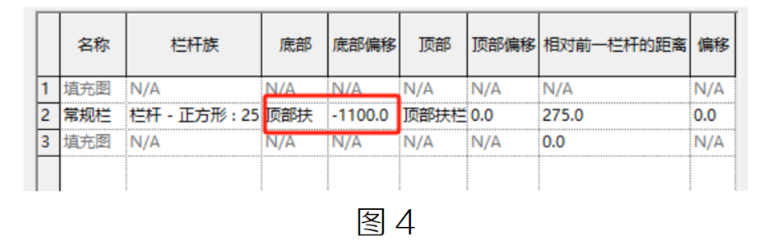

注:此時欄桿扶手的高度應從頂部扶手往下偏移，如圖 4
