2.9 配電柜

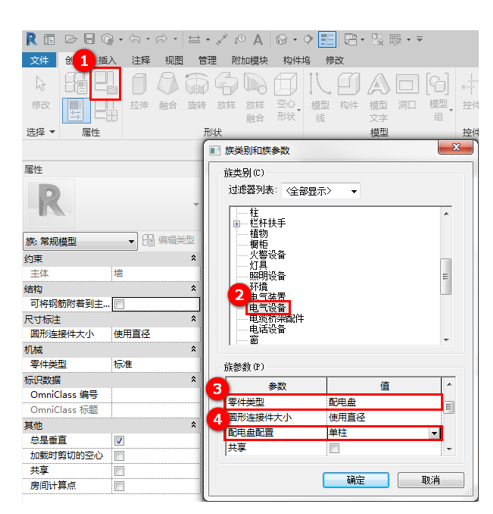

打開Revit，選擇“新建”族，在族樣版中找到“基于墻的公制常規模型”族樣板打開。接著單擊打開“族類別和族參數”對話框，對相關參數進行設置。如圖2.9-1所示。
2.9-1
對于配電柜，可以分為明裝的和暗裝的。如果是暗裝的，配電柜的箱體就會嵌入到墻體內，如果是明裝的，箱體就會貼在墻體外。
接著就以創建明裝的配電柜為例進行介紹。

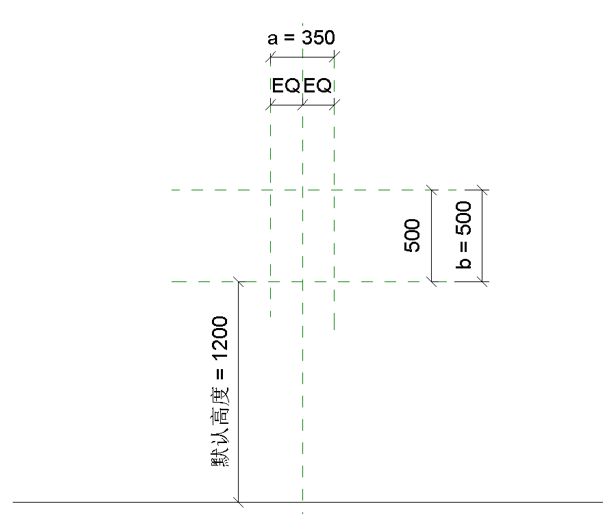

切換至“放置邊”立面視圖當中，首先繪制參照平面來約束配電箱柜的尺寸大小。并對參照平面進行注釋，將尺寸標注設置為參數。如圖2.9-2所示。
2.9-2

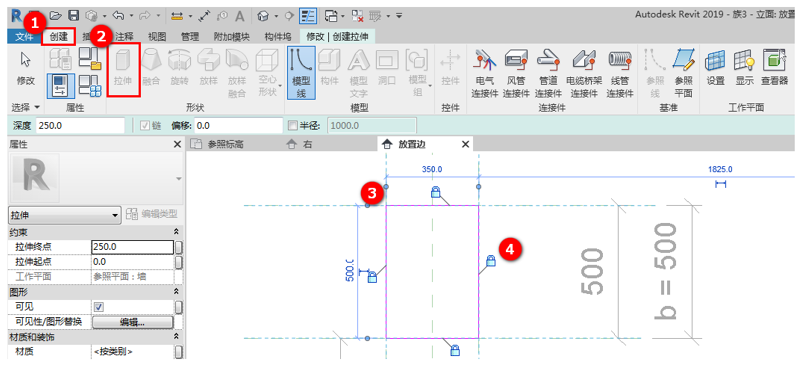

然后使用“拉伸”工具將配電柜的輪廓給繪制出來，并對齊鎖定在參照平面上。如圖2.9-3所示。
2.9-3
單擊“完成編輯模式”完成繪制。

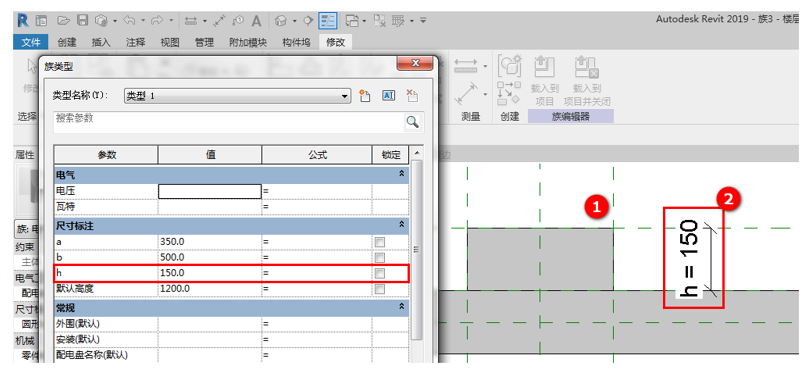

切換至“樓層平面：參照標高”視圖當中，繪制參照平面用于約束配電柜的高度，使用對齊工具將配電柜對齊鎖定在墻體及參照平面上，然后對高度進行注釋并設置為參數“h”。如圖2.9-4所示。
2.9-4

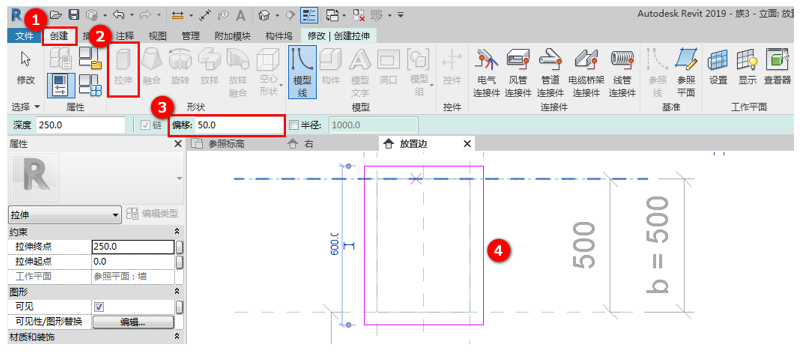

同樣的在“放置邊”立面視圖當中，使用“拉伸”工具繪制配電柜的蓋板，將選項欄中的“偏移值”設置為50mm，然后沿著配電柜主體輪廓繪制蓋板輪廓。如圖2.9-5所示。
2.9-5
因為蓋板輪廓線是基于箱體輪廓線進行繪制的，所以在調整箱體尺寸大小時，蓋板大小也會隨著改變。并始終保持長、寬大于箱體尺寸100mm。

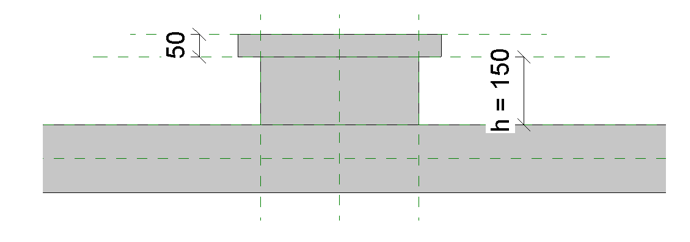

切換至“樓層平面：參照標高”視圖當中，繪制參照平面用于約束蓋板高度，使用對齊工具將蓋板對齊鎖定在參照平面及箱體上。如圖2.9-6所示。
2.9-6

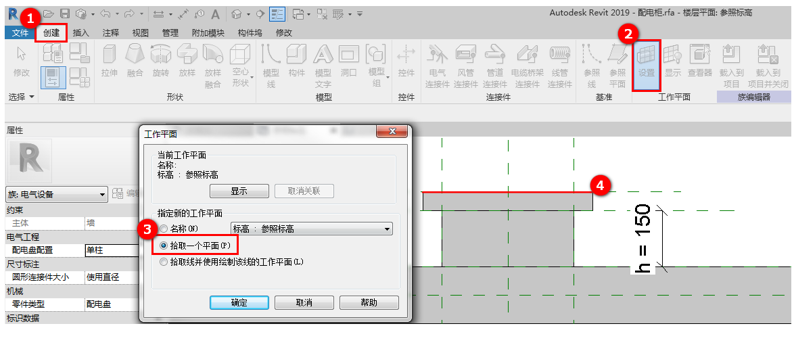

接著，單擊“創建”選項卡下的“設置”工具，選擇“拾取一個面”拾取蓋板頂面作為工作面。如圖2.9-7所示。
2.9-7
轉到“立面：放置邊”視圖當中，使用“模型線”工具進行繪制配電柜細節。

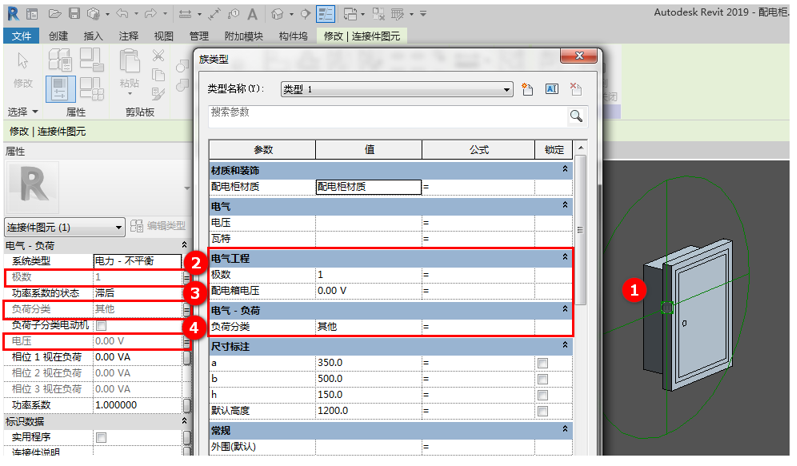

然后為配電柜添加相應的材質。繪制完成后，還需要為配電柜添加“電氣連接件”。單擊“創建”選項卡下方的“電氣連接件”工具，拾取配電柜表面進行布置連接件。并將連接件的相關參數關聯到“族類型”當中。如圖2.9-8所示。
2.9-8
同樣的，單擊“創建”選項卡下方的“線管連接件”工具，在“選項欄”中選擇使用“表面連接件”，然后拾取配電柜表面進行布置“線管連接件”。

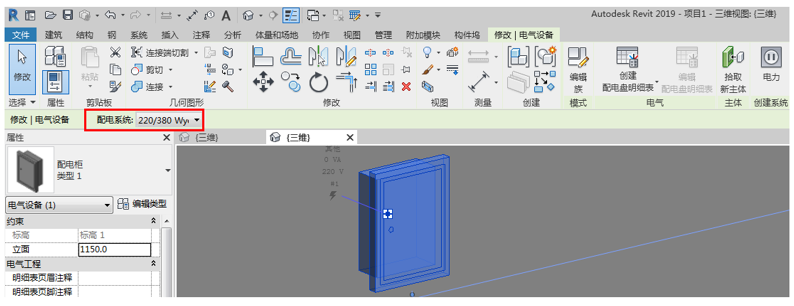

繪制到這一步，配電柜就基本繪制完成了。但是，在我們布置配電柜時，還需要將其添加到相關的配電系統當中。所以，單擊“族類型”工具，根據項目需求，將“配電箱電壓”設置為相應的電壓大小，配電箱就可以關聯到項目中設置好的“配電系統”當中。
2.9-9

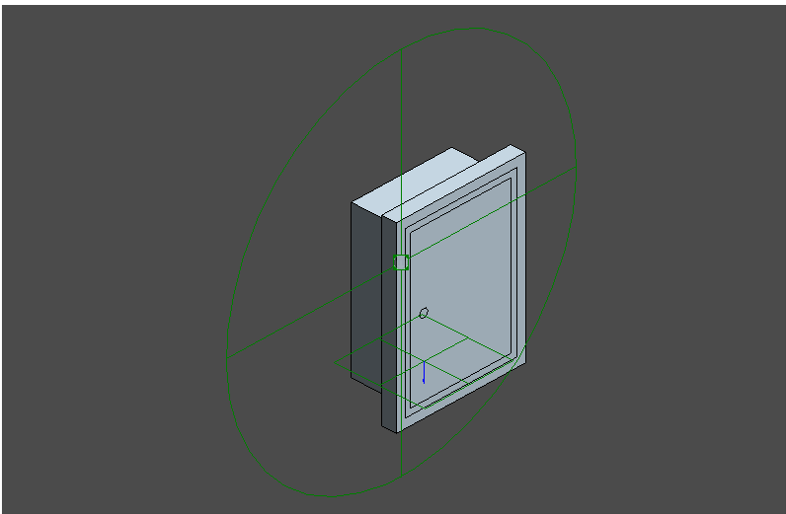

這樣，一個完整的簡易配電柜就繪制完成了。如圖2.9-10所示。
2.9-10
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
