2.8 電氣設備族樣板及族參數
電氣設備是在電力系統中對發電機、變壓器、電力線路、斷路器等設備的統稱。電氣裝置包括插座、接線盒以及其他電力裝置。

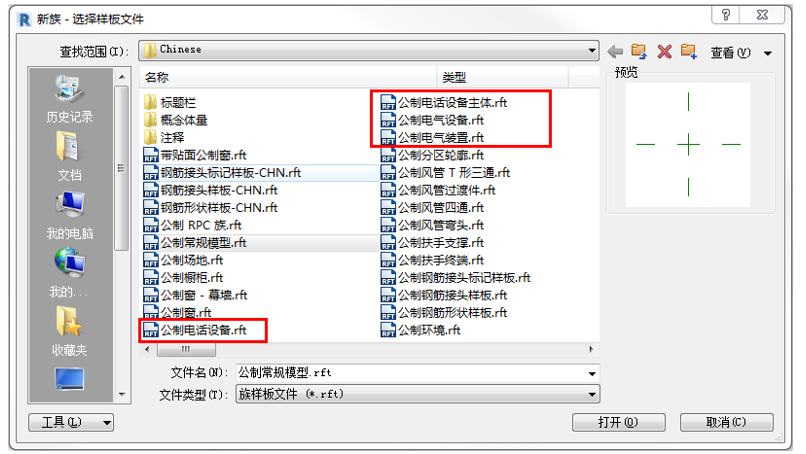

在Revit中，提供了“電氣設備”以及“電氣裝置”兩種族分類，那么相對應的，就有“公制電氣設備”和“公制電氣裝置”等多種族樣板。如圖2.8-1所示。
2.8-1

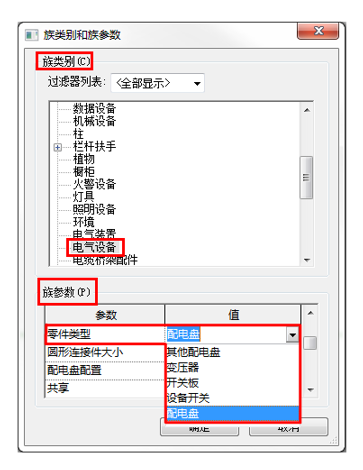

在制作“電氣設備”族時，單擊打開“族類別和族參數”對話框，在“族類別”中默認設置為“電氣設備”，在“族參數”中可以對各種參數進行設置，調整“零件類型”等。如圖2.8-2所示。
2.8-2
當將“零件類型”設置為“配電盤”時，與其他零件類型不同，“族參數”中會添加“配電盤配置參數”：“雙柱，線路交叉”指配電盤回路從左至右計數，是軟件的默認值；“雙柱，線路下置”是指配電盤回路從左邊柱開始，由上往下計數；“單柱”指在單一柱上由上至下計數。
對于國內的配電盤，一般選用“單柱”。

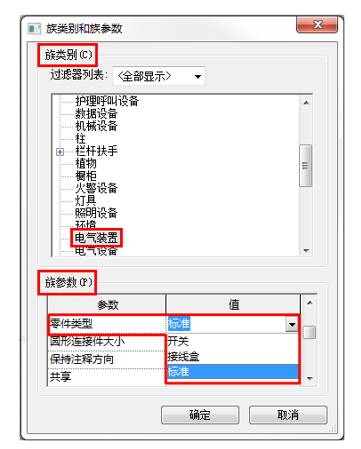

同樣的在制作“電氣裝置”族時，單擊打開“族類別和族參數”對話框，在“族類別”中就默認設置為“電氣裝置”，在“族參數”中設置“零件類型”來定義制作的族類別，對各種參數進行調整。如圖2.8-3所示。
2.8-3
當我們要創建放置在墻上的“配電箱”等電氣設備時，就可以打開“基于墻的公制常規模型”族樣板，然后按照上述方法對“族類別和族參數”進行調整，將“族類別”設置為“電氣設備”，“零件類型”設置為“配電箱”。
所以，在我們制作族時，可以靈活的選擇族樣板，使用合適的公制常規族樣板，然后調整相關參數。
