BIM等級考試二級設備考試圖文教程2.9了解立管符號與尺寸

發布于：2025-08-10 11:43:06

首頁/技術分享/Revit

網友投稿

2.9了解立管符號與尺寸

圖紙中的立管標記一般用圓圈表示，其大小、線型有一定的要求。Revit中通過繪制上升符號和下降符號的方式來標示立管。

對于上升符號和下降符號，用戶可以在系統的“類型參數”中設置符號樣式，在“機械設置”中設置大小，以及在對象樣式中設置其線型。

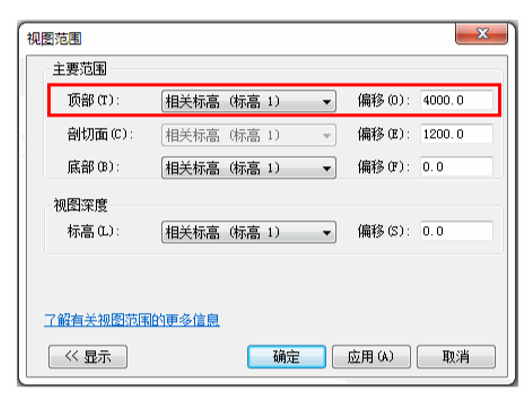

如果立管的頂部標高低于當前視圖的“視圖范圍”設置的“頂”標高限制，則該立管顯示為下降符號。如果立管頂部的標高高于當前視圖的“視圖范圍”設置的“頂”標高限制，則該立管顯示為上升符號。2.9-1所示。

2.9-1

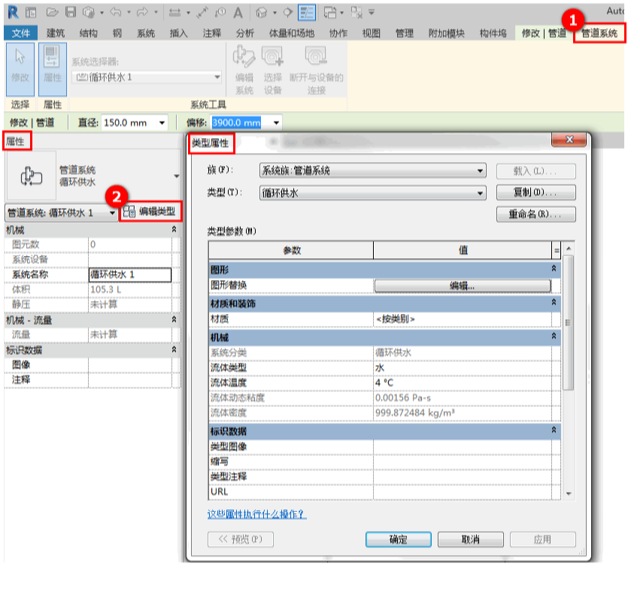

我們可以為不同的系統設置其管道的上升符號和下降符號，每個系統可以有不同的符號設置。選中管段，單擊“管道系統”上下文選項卡，在“屬性”面板中點擊“編輯類型”命令，打開“類型屬性”對話框。如圖2.9-2所示。

2.9-2

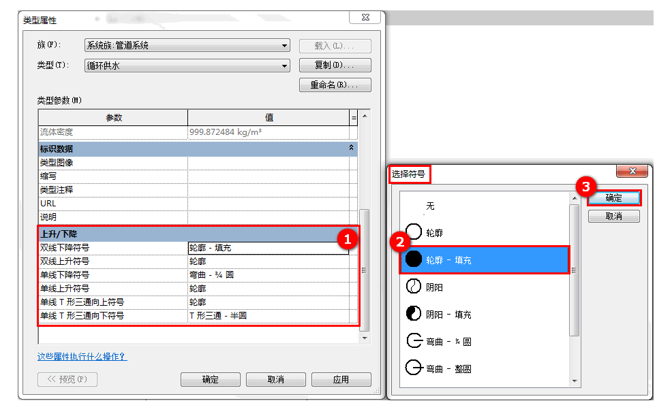

在“上升/下降”類型參數中，點擊右側的（展開）命令，打開“選擇符號”對話框，選擇其中一種符號進行替換，單擊“確定”完成。如圖2.9-3所示。

2.9-3

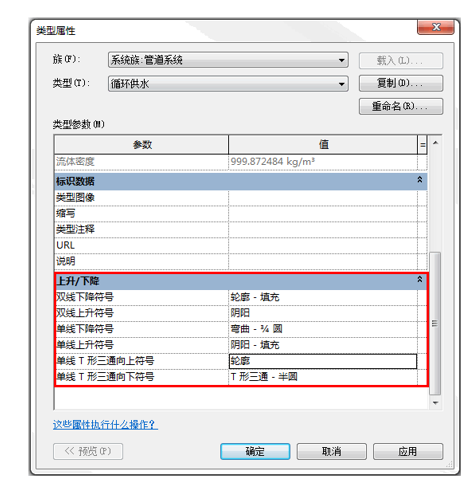

用同樣的方法，將所有的上升符號和下降符號進行設置。如圖2.9-4所示。

2.9-4

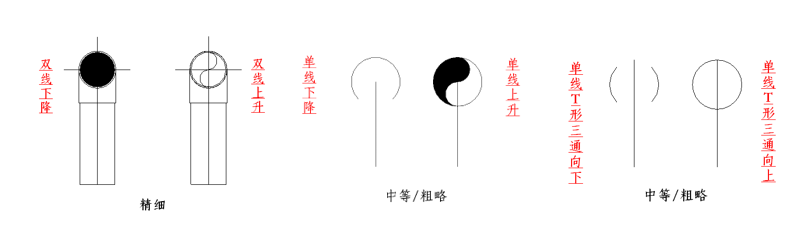

立管根據視圖“詳細程度”的不同，分為單線及雙線顯示。如圖2.9-5所示。

2.9-5

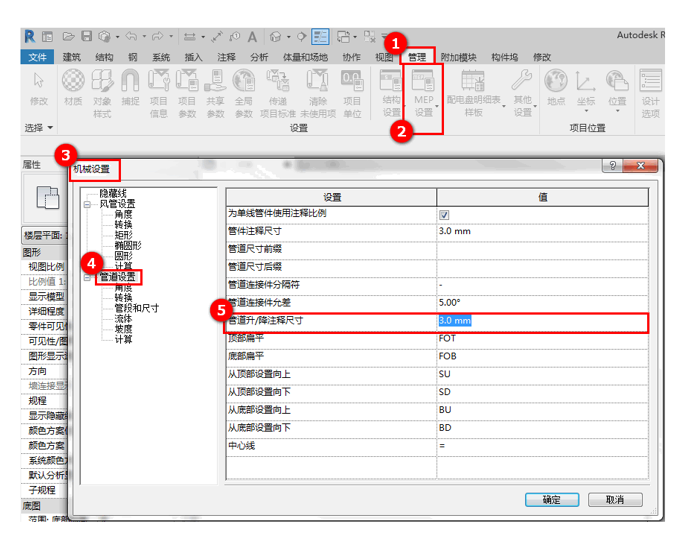

在“管理”選項卡下方單擊“MEP設置”，然后打開“機械設置”對話框，切換至“管道設置”節點。在右側面板中找到“管道升/降注釋尺寸”，將值設置到需要的大小。這里的數值表示該符號打印在圖紙上的尺寸大小，默認設置下，Revit會根據每張圖紙的比例，自動縮放符號的大小，使其得到相應的打印大小。如圖2.9-6所示。

2.9-6

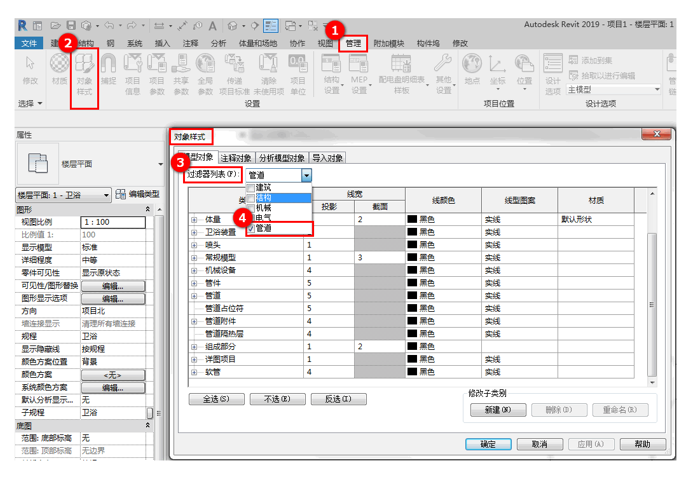

單擊“管理”選項卡下的“對象樣式”打開“對象樣式”對話框，點擊“過濾器列表”下拉按鈕，在下拉列表中勾選“管道”，將其他專業取消勾選。如圖2.9-7所示。

2.9-7

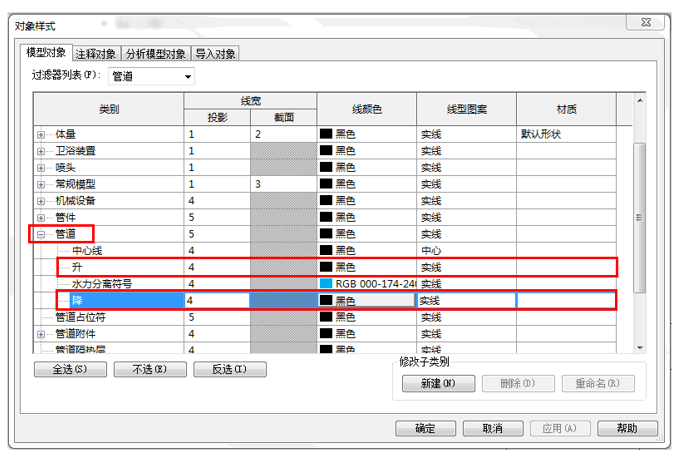

在“對象樣式”對話框類別中找到“管道”分類，點擊左側加號將其展開，找到用于控制上升符號和下降符號線樣式的“升”“降”欄，可以對“線寬”、“線顏色”、“線型圖案”及“材質”進行設置。如圖2.9-8所示。
