2.10通過小案例認識衛生間衛浴連接
按照“衛生間布置平面圖”，根據題目要求選擇相應的給排水系統、給排水管道的類型，添加閥門等管路附件。掌握管道、立管的繪制方法，連接衛浴設備。最后完成整個給排水系統模型的繪制。如圖2.10-1所示。
2.10-1
首先，單擊“系統”選項卡，在“衛浴和管道”面板中找到“衛浴轉置”工具，單擊激活命令。如圖2.10-2所示。
2.11-2
單擊“屬性”面板中的“類型選擇器”下拉按鈕，在下拉列表中選擇“小便器”。如圖2.10-3所示。
2.10-3
單擊“修改/放置衛浴裝置”上下文選項卡下方“放置”面板中的“放置在垂直面上”命令，在“屬性”面板的“約束”分類欄中，可以對“小便器”的立面高度進行設置，若沒有明確要求，使用默認高度即可。移動光標拾取目標墻邊線，接著單擊鼠標左鍵將“小便器”布置在指定位置。如圖2.10-4所示。
2.10-4
將“小便器”放置在指定位置上后，通過Esc鍵退出放置狀態。然后選中繪圖區域中布置完成的“小便器”，可以拖動“尺寸界線”端點，單擊“尺寸界線”上的“尺寸標注長度”，將其修改為題目規定的數值。如圖2.10-5所示。
2.10-5
按照上訴方法，將其余的“小便器”都布置在相應位置上。如圖2.10-6所示。
2.10-6
接著，布置下方的“蹲便器”衛生器具。單擊“插入”選項卡下的“載入族”命令。如圖2.10-7所示。
2.10-7
在“載入族”對話框中依次雙擊打開“MEP”——“衛生器具”——“蹲便器”，選擇族庫中的“蹲便器”族，單擊“打開”將其載入到項目當中。

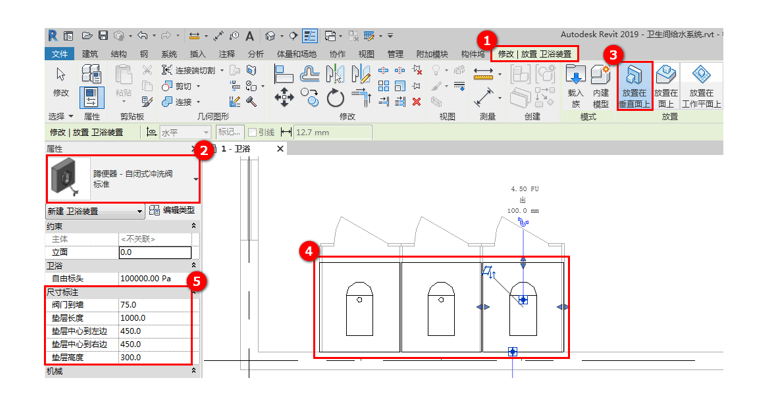

載入到項目中后，單機“系統”選項卡下“衛浴和管道”面板中的“衛浴裝置”工具，同樣在“屬性”面板的“類型選擇器”中找到“蹲便器”，在“修改/放置衛浴裝置”上下文選項卡中選擇“放置在垂直面上”放置命令，將其放置在指定的位置上。在“屬性”面板的“尺寸標注”參數分類欄中，可以對“蹲便器”的尺寸進行調整。如圖2.10-8所示。
2.10-8
與布置“小便器”和“蹲便器”的方法相同，單擊“插入”選項卡下的“載入族”命令，在“載入族”對話框中依次雙擊打開“MEP”——“衛生器具”——“洗臉盆”，選中“洗臉盆-橢圓形”，單擊“打開”將其載入到項目當中。如圖2.10-9所示。
2.10-9

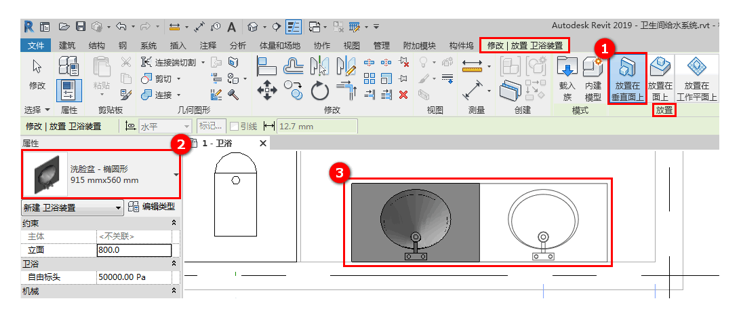

單機“系統”選項卡下“衛浴和管道”面板中的“衛浴裝置”工具，在“屬性”面板的“類型選擇器”中找到“洗臉盆”，根據題目的要求，需要布置長度合計為1830mm的洗臉盆，所以，需要選擇尺寸為915mmx560mm的洗臉盆進行布置。在“修改/放置衛浴裝置”上下文選項卡中選擇“放置在垂直面上”放置命令，將其放置在指定的位置上。然后通過編輯“尺寸界線”及“尺寸標注長度”來調整洗臉盆的位置。如圖2.10-10所示。
2.10-10
最后，將水池也載入到項目當中，并進行布置。單擊“插入”選項卡下的“載入族”命令，在“載入族”對話框中依次雙擊打開“MEP”——“衛生器具”——“洗滌盆”，選擇族庫中的“洗滌池-服務用”族，單擊“打開”將其載入到項目當中。題目中對于“洗滌池”的尺寸大小沒有明確要求，選擇任意尺寸合適的“洗滌池”，啟用“放置在垂直面上”放置命令，將其放置在指定位置。然后通過編輯“尺寸界線”及“尺寸標注長度”來調整洗滌池的位置。如圖2.10-11所示。
2.10-11
將“衛浴裝置”都布置完成之后，接下來繪制衛生間的給水管網。

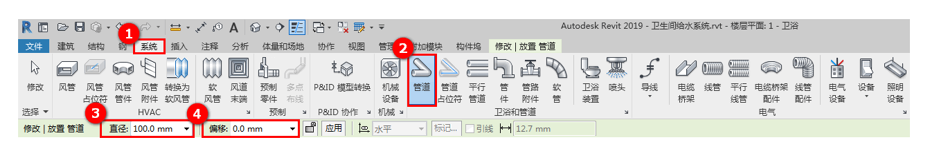

單擊“系統”選項卡，在選項卡下方的“衛浴和管道”面板中單擊“管道”工具，調整“修改/放置管道”選項欄中的“直徑”及“偏移”值。將“直徑”調整為100mm，“偏移”設置為0mm。如圖2.10-12所示。
2.10-12
在“屬性”面板中將系統類型調整為“家用冷水”，按照題目指定位置單擊鼠標左鍵，確定給水立管的起點位置。然后修改“修改/放置管道”選項欄的“偏移”值，將其調整到樓板高度4000mm，接著雙擊“應用”完成立管繪制。如圖2.10-13所示。
2.10-13
將“修改/放置管道”選項欄中的“直徑”修改為50mm，“偏移”值調整為3700mm。在有用水設備的位置繪制供水干管。如圖2.10-14所示。
2.10-14
單擊選中繪圖區域中的“小便器”，切換至“修改/衛浴裝置”上下文選項卡，在“布局”面板中單擊“連接到”工具。如圖2.10-15所示。
2.10-15
在彈出的“選擇連接件”對話框中選擇合適的連接件進行連接。這里選擇“連接件1：家用冷水”與供水干管進行連接，單擊“確定”。如圖2.10-16所示。
2.10-16
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
