接上篇：《BIM等級考試二級設備考試圖文教程2.10通過小案例認識衛生間衛浴連接（上篇）》
http://www.caogenso.com/blog/90163.html

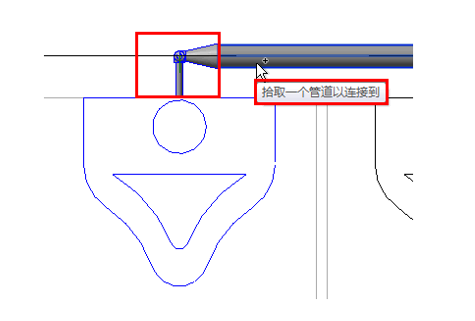

移動光標，Revit會提示“拾取一個管道以連接到”，單擊選中供水干管。Revit將自動生成布局方案在設備與干管間進行連接。如圖2.10-17所示。
2.10-17

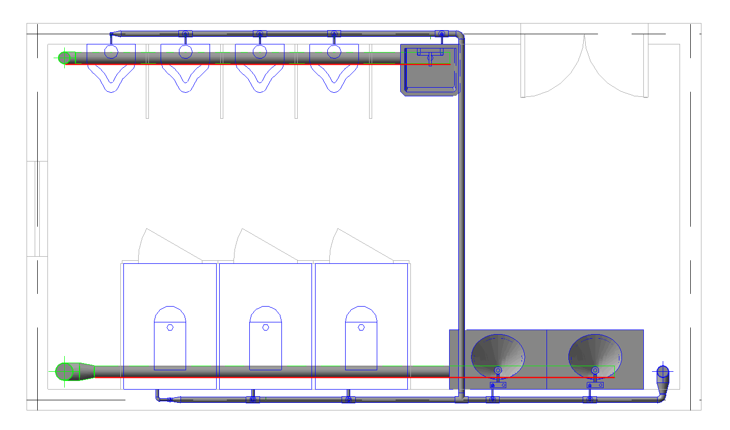

按照上訴方法，將“小便器”、“蹲便器”、“洗滌池”以及“洗臉盆”都連接到干管上。如圖2.10-18所示。
2.10-18

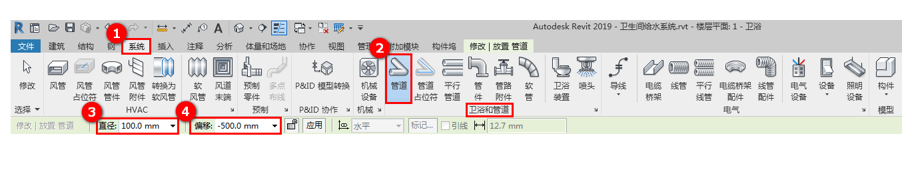

連接完供水管道后，接著繪制排水管道。單擊“系統”選項卡，在選項卡下方的“衛浴和管道”面板中單擊“管道”工具，調整“修改/放置管道”選項欄中的“直徑”及“偏移”值。將“直徑”調整為100mm，“偏移”設置為-500mm。如圖2.10-19所示。
2.10-19

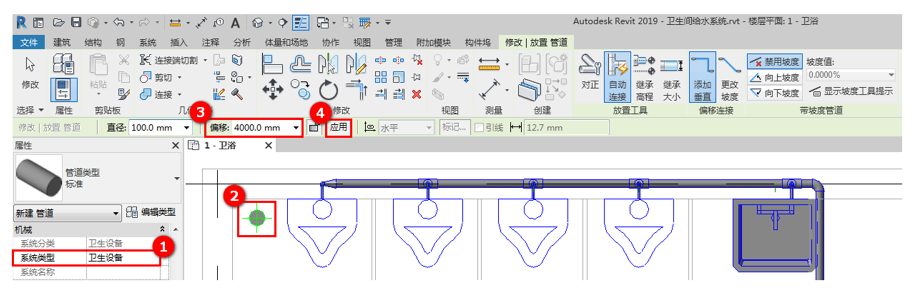

在“屬性”面板中將系統類型調整為“衛生設備”，按照題目指定位置單擊鼠標左鍵，確定排水立管的起點位置。然后修改“修改/放置管道”選項欄的“偏移”值，將其調整到樓板高度4000mm，接著雙擊“應用”完成立管繪制。如圖2.10-20所示。
2.10-20
以同樣的方法，將DN150的排水立管也繪制出來。

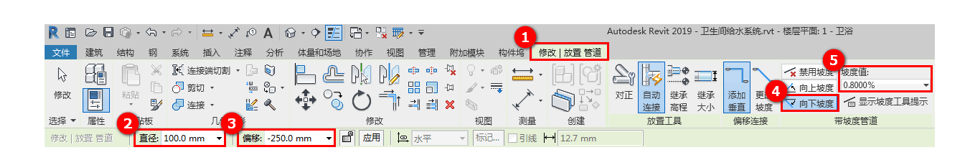

然后切換至“修改/放置管道”上下文選項卡，在選項欄中調整“直徑”及“偏移”值。將“直徑”調整為100mm，“偏移”設置為-250mm。單擊“帶坡度管道”面板中的“向下坡度”命令，將“坡度值”設置為0.8%（千分之八）。如圖2.10-21所示。
2.10-21
在繪圖區域中衛浴裝置的下方按坡向立管的方向繪制排水干管。使排水干管生成0.8%的坡度與立管相連接。如圖2.10-22所示。
2.10-22
若Revit提示“警告”，所創建的管道在當前視圖中不可見，單擊當前視圖（樓層平面）“屬性”面板中“視圖范圍”的“編輯”按鈕，打開“視圖范圍”對話框。在“視圖范圍”對話框中將“視圖深度”偏移值設置為-500，單擊“確定”完成。如圖2.10-23所示。
2.10-23
單擊選中繪圖區域中布置完成的“衛浴裝置”，切換至“修改/衛浴裝置”上下文選項卡，在“布局”面板中單擊“連接到”工具。若彈出“選擇連接件”對話框，選擇“衛生設備”連接件，然后單擊確定，接著移動光標拾取繪圖區域中的排水干管進行連接。如圖2.10-24所示。
2.10-24

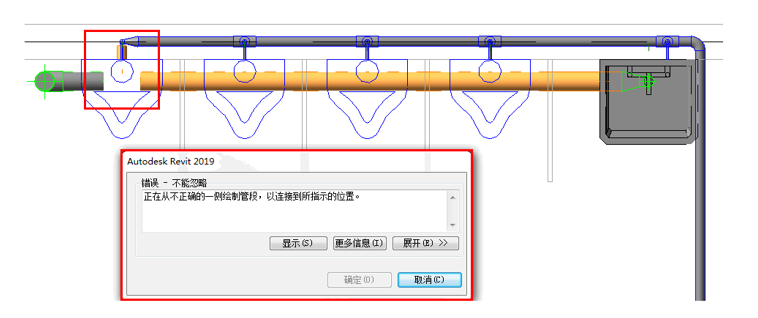

當使用“連接到”工具將小便器與排水干管進行連接時，Revit會彈出錯誤警告，無法自動生成布局進行連接。如圖2.10-25所示。
2.10-25

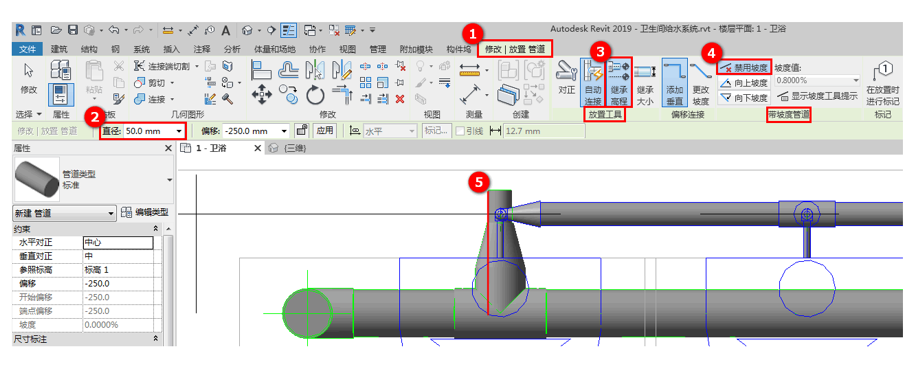

首先單擊“系統”選項卡，在選項卡下方的“衛浴和管道”面板中單擊“管道”工具，調整“修改/放置管道”選項欄中的“直徑為50mm，啟用“放置工具”面板中的“繼承高程”命令，單擊“禁用坡度”命令取消管道坡度設置。在小便器出水口連接件位置繪制一段管段與排水干管相連接。如圖2.10-26所示。
2.10-26

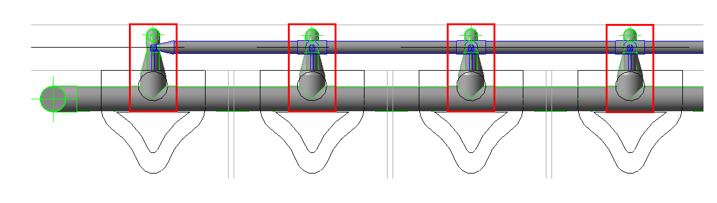

接著選中小便器，使用“連接到”工具與下方橫支管進行連接。如圖2.10-27所示。
2.10-27

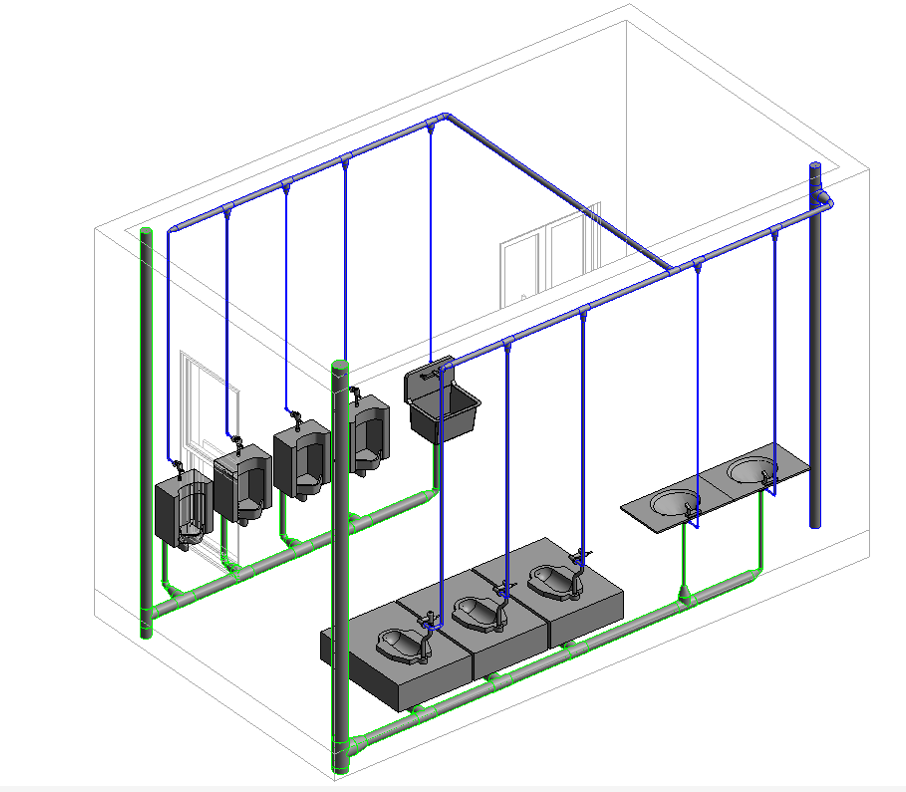

繪制完成后，切換至三維視圖中，模型如圖2.10-28所示。
2.10-28
