3.1.3繪制立管
在了解了如何在平面圖中繪制橫管之后，接著來繪制立管。在平面圖當中，我們通過兩點一線的方法，將橫管進行定位，并繪制出來。那么立管我們需要怎么繪制呢？

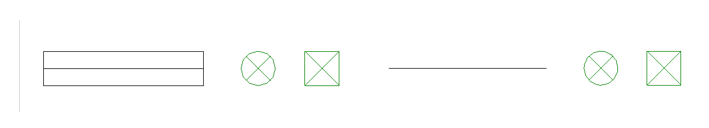

在平面圖當中，根據詳細程度的不同，橫管以單線或者矩形表示，所以我們可以通過定位起點以及終點的方式將它繪制出來。而立管在平面視圖中則以圓、橢圓或者矩形來表示管道的橫截面，無法再通過繪制橫管的方法來定位風管的起點以及終點。如圖3.1-9所示。
3.1-9

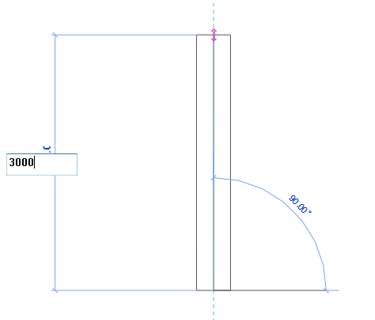

可以非常容易的想到，在立面圖中，立管的顯示方式與橫管在平面圖中的顯示一致，所以，運用同樣的繪制方法，我們可以在立面圖中定位并繪制立管。切換至立面圖中，首先在“系統”選項卡下方找到“風管”功能工具（快捷鍵：DT），單擊鼠標左鍵，定位立管的起點（起始標高），向任意方向繪制風管，接著單擊鼠標左鍵定位立管的終點（終止標高）。同樣的，在定位起點之后，輸入數值可以確定立管的長度，然后單擊Enter可完成繪制。如圖3.1-10所示。
3.1-10

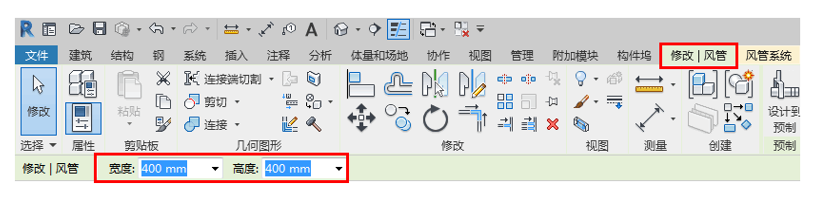

與橫管非常相似，在繪制完成之后，單擊風管，將彈出“修改/風管”上下文選項卡，但是在“修改/風管”選項欄中，只可對“寬度”及“高度”參數進行修改。如圖3.1-11所示。
3.1-11

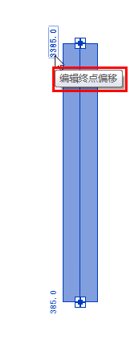

并且在繪圖區域中，可以通過單擊參數進行“編輯起點偏移”和“編輯終點偏移”，即修改風管的起始和終止標高。但是無法“編輯尺寸標注長度”。如圖3.1-12所示。
3.1-12
那么，有沒有方法在平面圖當中繪制立管呢？

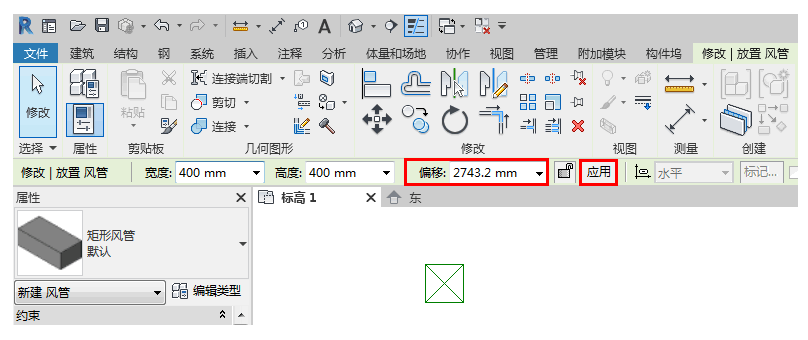

切換到平面圖當中，單擊“系統”選項卡，在“HVAC”面板中單擊“管道”工具。以同樣的方法調整風管的尺寸大小，接著在“偏移”參數中輸入立管的起始標高參數。如圖3.1-13所示。
3.1-13
在繪圖區域中，單擊鼠標左鍵，定位立管的起點位置，然后將立管的偏移值調整為立管的終止標高，接著雙擊“應用”，完成立管的繪制。繪制完成后如圖3.1-14所示。
3.1-14
2.1.4風管占位符的應用
“風管占位符”是用于繪制不帶彎頭或T形三通的占位符風管的工具，占位符是一種管線的示意性表達，其表現形式以單線幾何圖形呈現出來，繪制方法與繪制風管及管道占位符一致。

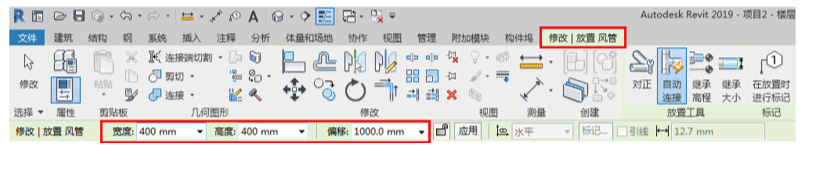

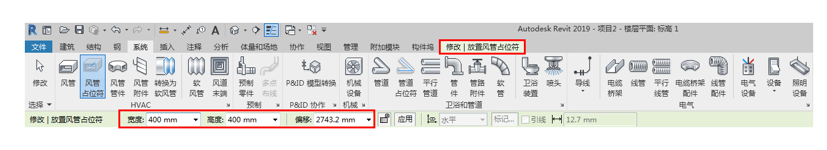

單擊“系統”選項卡，在“HVAC”面板中單擊“風管占位符”工具，彈出“修改/放置風管占位符”上下文選項卡后，調整“修改/放置風管占位符”選項欄中的“寬度”、“高度”和“偏移”參數。如圖3.1-15所示。
3.1-15
使用與繪制風管同樣的方法，定位風管占位符并繪制出來。繪制完成如圖3.1-16所示。
3.1-16
在設計初期，我們可以通過使用“風管占位符”來確定管道的大概位置，將它們的設計路線給繪制出來。

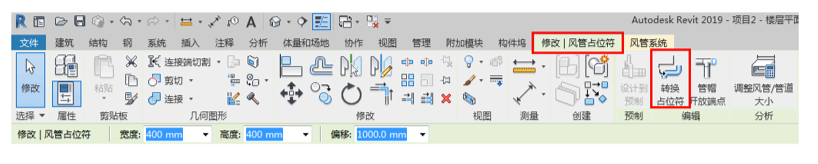

在設計確定之后，我們可以通過選中我們繪制出來的占位符，在“修改丨風管占位符”上下文選項卡下方找到“轉換占位符”命令，將占位符轉換成為模型。如3.1-17所示。
3.1-17
轉換完成之后管如圖3.1-18所示。
3.1-18
3.1.4軟風管的作用及繪制
“軟風管”工具僅在平面視圖和三維視圖中可用。軟風管有兩種繪制方法：使用“軟風管”工具，或者使用機械設備、風管管件或風管端點連接件的關聯菜單中的“繪制軟風管”選項。 添加軟風管管段的方式與添加風管的方式相似。

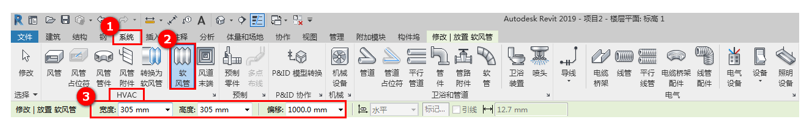

單擊“系統”選項卡 下方“HVAC”面板 中的“軟風管”工具，在“修改/放置軟風管”選項欄上設置尺寸及偏移值參數。如圖3.1-19所示。
3.1-19
在繪圖區域中，單擊鼠標左鍵確定軟風管的起點，在連接到現有風管時，可以單擊機械設備或風道末端上的連接件，也可以單擊現有管網的中心線，以指定風管的起點或終點。沿著希望軟風管經過的路徑拖曳風管預覽的端點，然后單擊鼠標左鍵確定風管終點。如圖3.1-20所示。
3.1-20
有些構件具有多個連接件，這些連接件以疊層方式顯示， 在疊層的連接件繪制軟風管時，將顯示“選擇連接件”對話框，通過該對話框可以指定要使用的連接件。

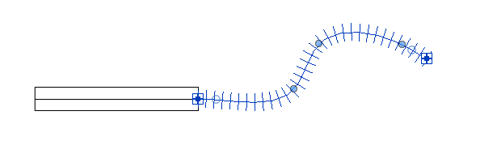

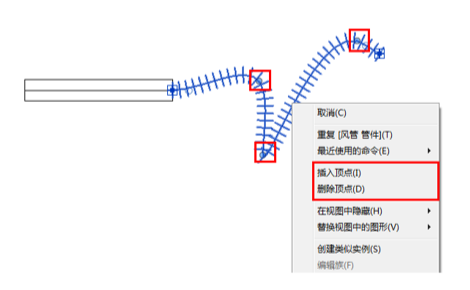

單擊軟風管中的彎曲位置即可放置可用于重建軟風管形狀的頂點， 也可以使用軟風管關聯菜單中的選項來插入和刪除頂點，調整軟風管的路徑。如圖3.1-21所示。
3.1-21
3.1.5調整視圖范圍
調整視圖范圍方法同管道一致。參考管道章節。
