3.2如何編輯風管管件及風管附件？
風管管件與風管附件有什么區別、載入族
3.2.1風管管件
風管管件與管道附件一樣，是管道系統中起連接、控制、變向、分流、密封、支撐等作用的零部件的統稱。在Revit中，“風管管件”工具可以將彎頭、T形三通、Y形三通、四通等類型的管件放置在風管系統中。在視圖中，很少將風管管件作為獨立構件添加，通常是將其添加到現有的管網中。如圖3.2-1所示。
3.2-1

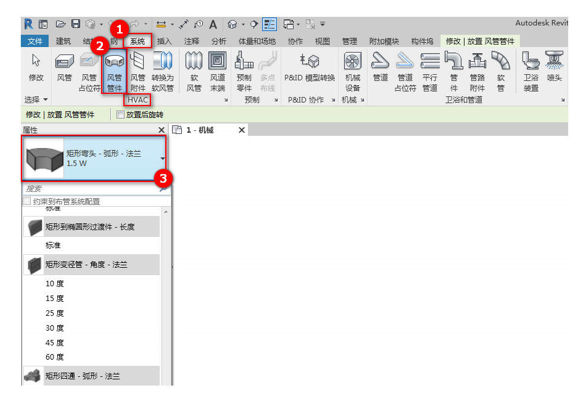

單擊“系統”選項卡下“HVAC”面板中的“風管管件”工具，然后單擊“屬性”面板中的“類型選擇器”下拉按鈕，在下拉列表中選擇一個需要的管件類型。如圖3.2-2所示。

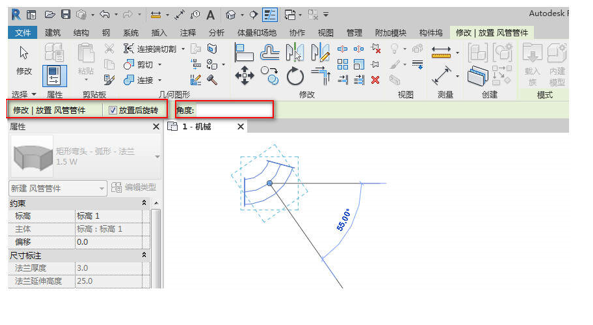

若在“修改/放置風管管件”選項欄上單擊“放置后旋轉”，這樣構件放置在視圖中后會進行旋轉。在繪圖區域單擊鼠標左鍵確定管件位置，直接或者在“角度”欄中輸入數值，然后單擊Enter鍵，管件將布置在指定位置并逆時針旋轉指定角度。如圖3.2-3所示。
3.2-3

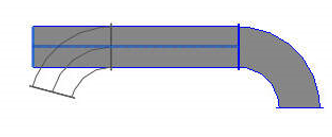

如果在現有風管中放置管件，例如彎頭，該彎頭將根據風管調整自己的方向。將光標移到要放置管件的位置，然后單擊風管以將管件捕捉到風管端點處的連接件。如圖3.2-4所示。
3.2-4

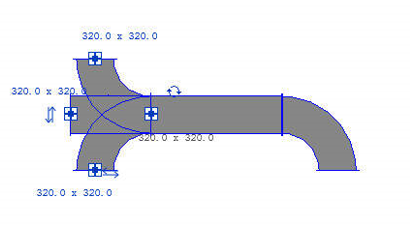

可以在沿著風管段長度的任意位置處插入 T 形三通。管件會自動調整其高程和大小，直到與風管匹配為止。如圖3.2-5所示。

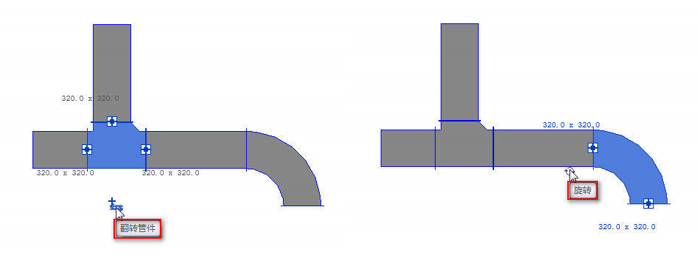

單擊布置好的風管管件，使用“旋轉”、“翻轉”控制柄根據需要調整翻轉管件。如圖3.2-6所示。
3.2-6
如果管件的旁邊出現加號，表示可以升級該管件。例如：彎頭可以升級為 T 形三通；T 形三通可以升級為四通。
通過減號可以將該管件降級。例如：帶有未使用支架的四通可以降級為 T 形三通；帶有未使用支架的 T 形三通可以降級為彎頭。
根據設計要求，按照規定管路繪制風管，管段會以合適的管件進行自動連接。
3.2.2風管附件
該工具可用來在風管系統中添加風管附件，例如阻尼器、過濾器和煙霧探測器等。可將風管附件添加到平面、剖面、立面和三維視圖中。

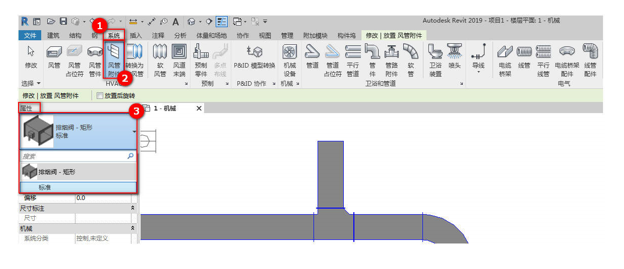

單擊“系統”選項卡下方“HVAC”面板中的“風管附件”工具，然后在“屬性”面板單擊“類型選擇器”下拉按鈕，在下拉列表中選擇一個附件類型。如圖3.2-7所示。
3.2-7

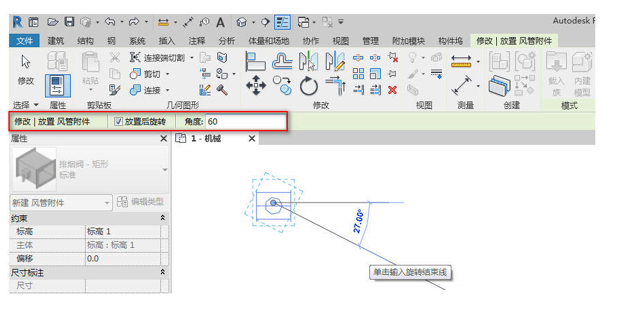

與風管管件相同，在“修改/放置風管附件”選項欄上單擊“放置后旋轉”，這樣構件放置在視圖中后會進行旋轉。如圖3.2-8所示。
3.2-8

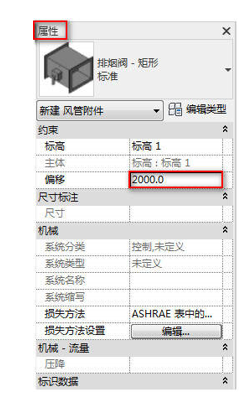

放置風管附件前，在“屬性”面板中，輸入“偏移量”值，以指定風管附件的高程。如圖3.2-9所示。
3.2-9

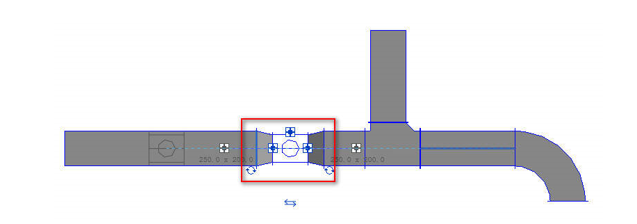

選擇符合需求的風管附件，移動鼠標光標到繪圖區域現有的風管上，拾取管段的中心線，單擊鼠標左鍵，風管附件將被放置在風管上，并且繼承風管的偏移值，且自動采用管件生成連接。如圖3.2-10所示。
3.2-10
將風管附件布置在風管上后，單擊風管附件，與風管管件相同，Revit提供了一組可用于在視圖中修改管件的控制柄，可以通過“旋轉”、“翻轉”控制柄根據需要調整翻轉附件，以便根據氣流確定管件的方向。
3.2.3載入族
風管相關構件載入族的方法與管道相同，參考管道章節。
