3.5風管的系統設置
通風空調系統類型加強鞏固、系統分類/系統類型/系統名稱的設置、邏輯連接方式、編輯風管系統
3.5.1新建系統類型

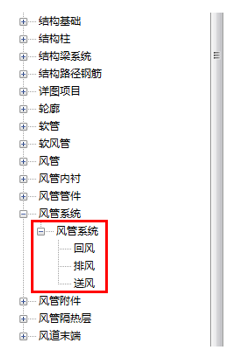

風管系統是便于對管網的流量和大小進行計算的邏輯實體將風道末端和機械設備放置到項目中之后，就可以創建送風、回風和排風系統，以連接風管系統的各個構件。默認情況下，風管有3種系統類型（送風、回風和排風）。用戶也可以創建自定義的系統類型，以處理其他類型的構件和系統。如圖3.5-1所示。
3.5-1
可以通過復制現有系統類型，創建新的風管或管道系統類型。復制系統類型時，新的系統類型將使用相同的系統分類。 然后可以修改副本，而不會影響原始系統類型或其實例。

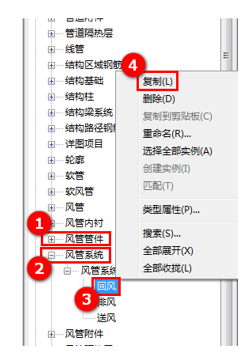

在項目瀏覽器中，依次展開“族”——“風管系統”——“風管系統”，在符合需要的系統類型上單擊鼠標右鍵，然后單擊“復制”。如圖3.5-2所示。
3.5-2

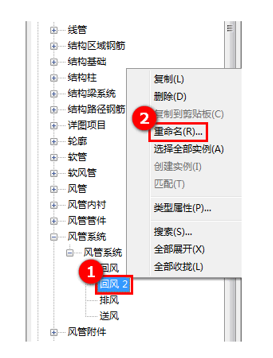

將光標移動到復制出來的副本上，單擊鼠標右鍵，選擇“重命名”，輸入新的系統類型的名稱。如圖3.5-3所示。
3.5-3
3.5.2創建風管系統

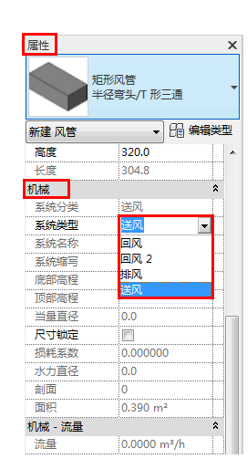

繪制風管時，調整“屬性”對話框下方“機械”分類的“系統類型”，單擊下拉按鈕，就可以在現有的系統類型中進行選擇，指定給當前風管。如圖3.5-4所示。
3.5-4

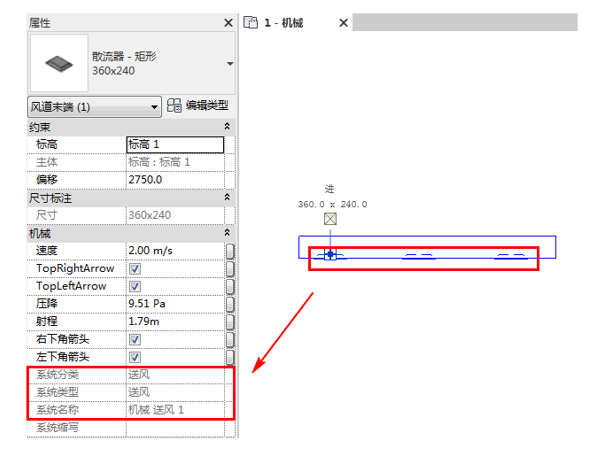

當選擇的風道末端或機械設備未指定給系統時，繪制風管以連接構件，連接到該風管的風道末端和機械設備也將添加到同一個系統中。如圖3.5-5所示。
3.5-5

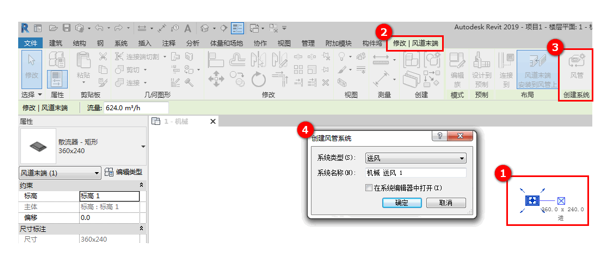

使用功能區“創建系統”面板上的命令，手動創建系統。選定構件的類型將決定可以創建哪些類型的系統。在機械平面視圖中，選擇一個或多個風道末端，單擊“修改/風道末端”選項卡下“創建系統”面板中的“風管”命令打開“創建風管系統”對話框。如圖3.5-6所示。
3.5-6

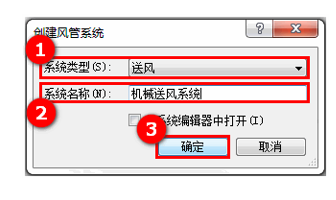

“系統類型”將根據所選構件決定可以指定的類型，對于風管系統，默認的系統類型包括“送風”、“回風”和“排風”。Revit將會提供一個系統名稱建議，用戶也可以自定義系統名稱。設置完成后，單擊“確定”按鈕完成系統創建。如圖3.5-7所示。
3.5-7

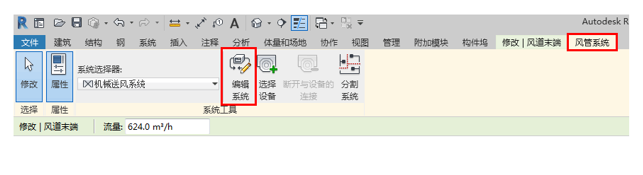

選中擁有風管系統的構件，然后單擊“風管系統”選項卡，在“系統工具”面板中單擊“編輯系統”命令，進入編輯風管系統模式。如圖3.5-8所示。
3.5-8

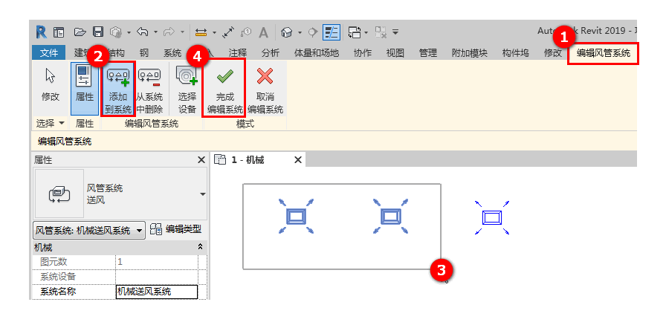

單擊“添加到系統”命令，在視圖中選擇要添加到系統中的構件，然后單擊“完成編輯系統”命令，被選中的構件將被添加到當前風管系統中。如圖3.5-9所示。
3.5-9
使用“從系統中刪除”工具可以在視圖中選擇要從系統中刪除的構件。在從現有系統中刪除構件之前，必須先刪除將構件連接到現有系統的所有管網。

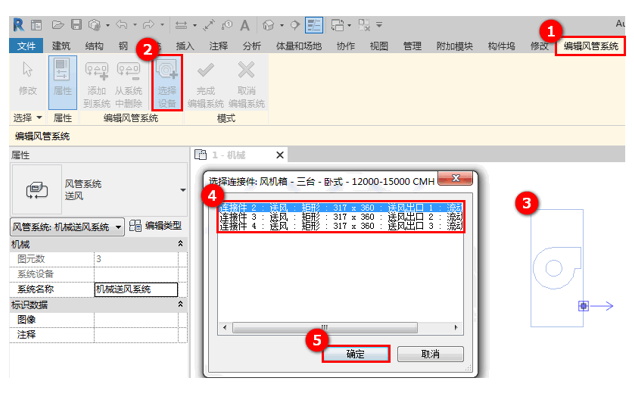

單擊 “選擇設備”命令，可以將所選設備添加到當前系統中。如果有多個系統與構件關聯，在出現提示時選擇一個系統，不在當前系統的設備會顯示為灰色。如圖3.5-10所示。
3.5-10

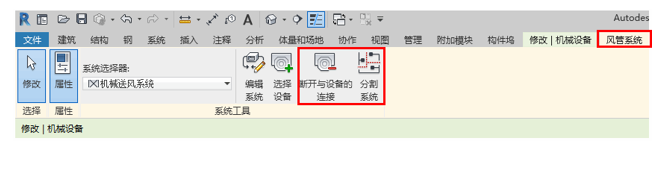

單擊“斷開與設備的連接”工具，將取消所有設備與當前風管系統的關聯。“分割系統”命令僅在選定的系統中包含多個物理網絡時可用，可以從包含多個物理網絡的風管系統中創建單個系統。如圖3.5-11所示。
3.5-11

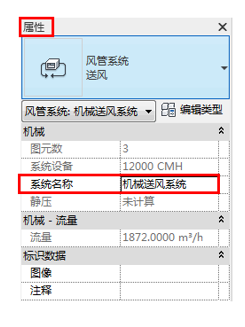

在風管系統“屬性”對話框的“機械”面板中可以自定義“系統名稱”。如圖3.5-12所示。
3.5-12

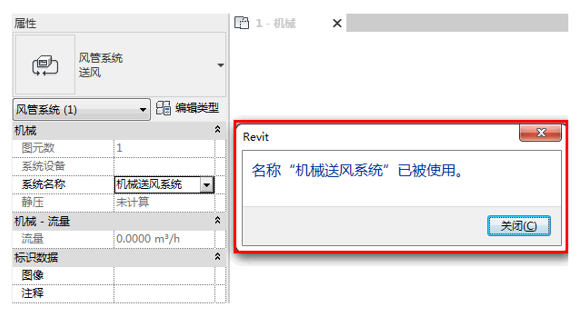

若“系統名稱”重復，軟件將彈出提示。如圖3.5-13所示。
3.5-13

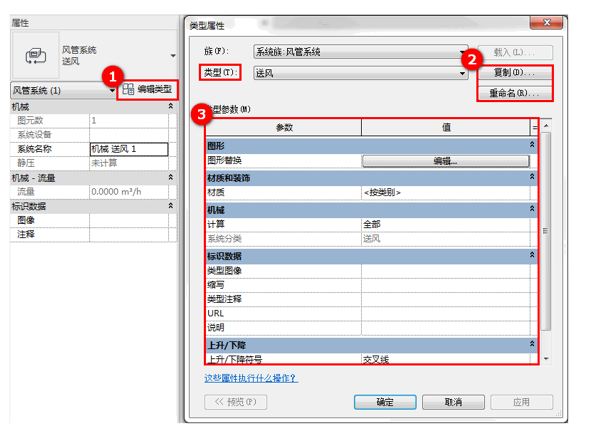

單擊“屬性”面板中的“編輯類型”功能按鈕，打開“類型屬性”對話框。可以對當前風管系統進行復制或重命名，還可以修改相關的類型參數，其中包括：“圖形替換”、“材質”、表示符號等。如圖.3.5-14所示。
3.5-14
