3.4創建不同類型的風管
風管的連接方式、矩形風管頂齊、底齊、中心對齊的設置方法
3.4.1風管的連接方式

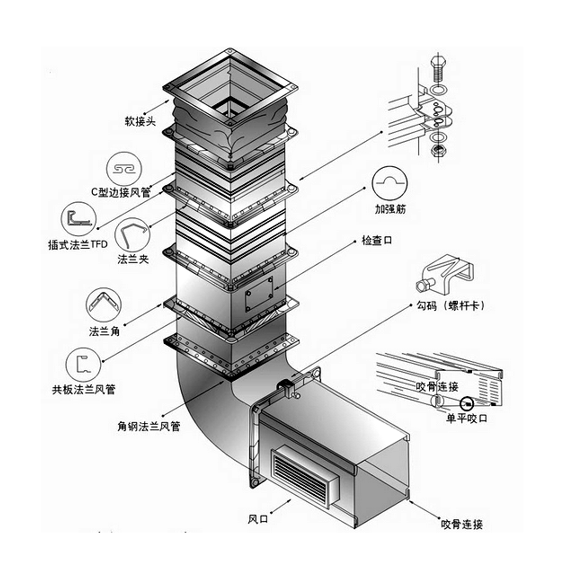

風管的類型有非常多種，在繪制、連接風管時，風管與風管之間、風管與機械設備之間、風管與風管附件之間與會采用各式各樣的管件進行連接。如圖3.4-1所示。

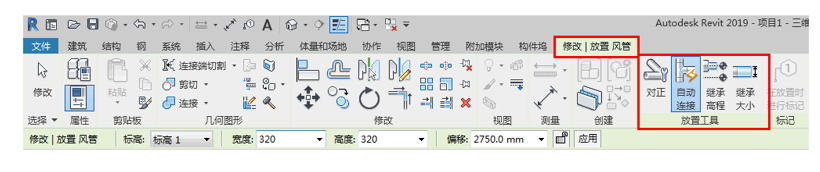

風管的連接方式與管道的連接方式及工具用法基本一致，相對于管道，風管少了“偏移連接”與“帶坡度管道”的功能工具。如圖3.4-2所示。
3.4-2
“放置工具”及“修改”工具參考管道章節。
3.4.2對正及布局等工具的應用
單擊繪圖區域中的風管、管件或者風管附件，高亮顯示該部分或系統中調整的風管，按Tab鍵一次或多次可高亮顯示要對齊的分段，然后單擊以選擇風管。在“修改/風管”上下文選項卡中將出現“編輯”、“風管隔熱層”、“風管內襯”和“分析”面板。如圖3.4-3所示。
3.4-3

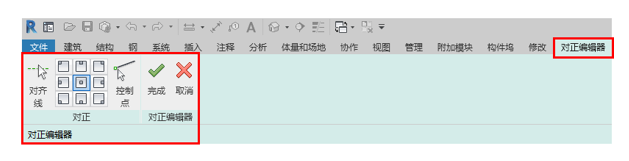

單擊“編輯”面板中的“對正”工具，通過對正編輯器，可對齊某一部分系統中管道的頂部、底部或側面。如圖3.4-4所示。
3.4-4

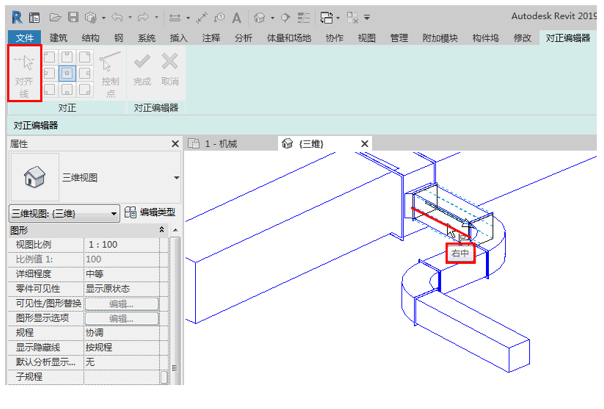

單擊“對齊線”，然后從繪圖區域中選擇參照線，在參照風管面的邊緣處沿著中心方向顯示了虛線樣式的參照線，如圖3.4-5所示。
3.4-5

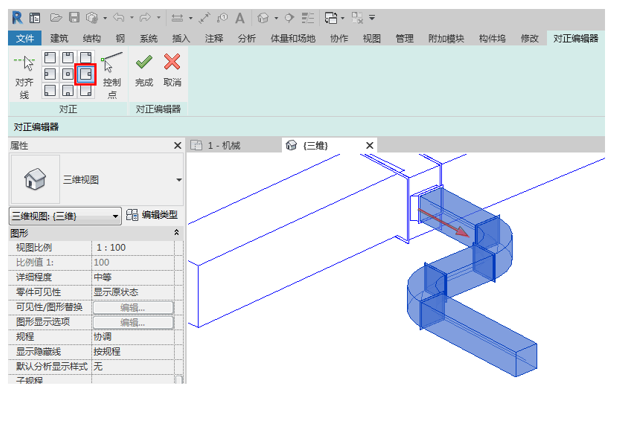

指定對齊參照，選擇對正參照點，對正參照路徑將以箭頭的方式在管路中標示出來。如圖3.4-6所示。
3.4-6

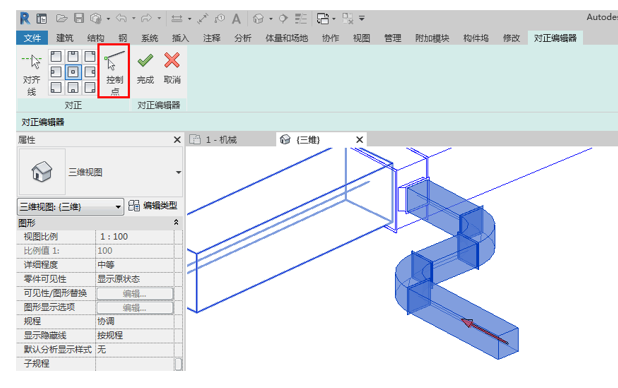

單擊“控制點”選擇將作為對正參照的管網部分的一端，該端由顯示在支管端部的箭頭指示。如圖3.4-7所示。
3.4-7
對齊參照會隨著控制點的改變而發生改變。設置完成后，單擊“完成”以對齊管道，或單擊“取消”退出對正編輯器，不應用修改。
“管帽開放端點”工具可以將端點加蓋添加到風管和管道內容的開放端Revit 使用“布管系統配置”中指定的信息來確定要添加的端點加蓋類型。

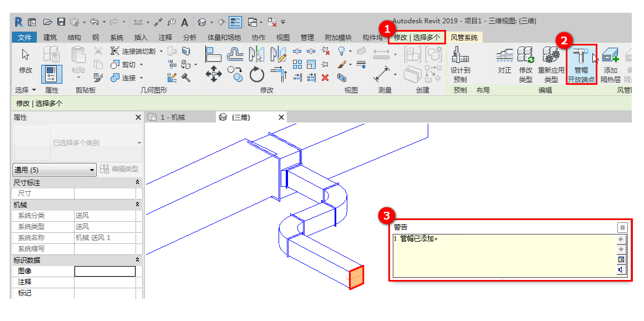

選擇已有的風管或者管網，單擊“修改/風管”或“修改/選擇多個”上下文選項卡下“編輯”面板中的“管帽開放端點”工具，管帽將被添加到所需內容的所有開放端點。新的管帽會高亮顯示，且警告對話框會顯示已添加的管帽數量。如圖3.4-8所示。

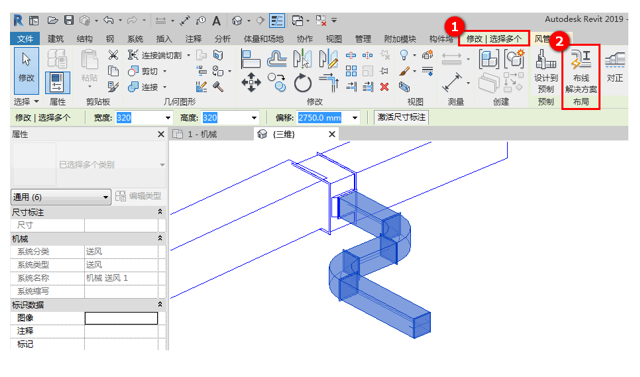

當選中繪圖區域中的多段管路時，“修改/選擇多個”上下文選項卡中還會提供布局工具，單擊布局面板中的“布線解決方案”工具打開布線解決方案上下文選項卡。如圖3.4-9所示。
3.4-9

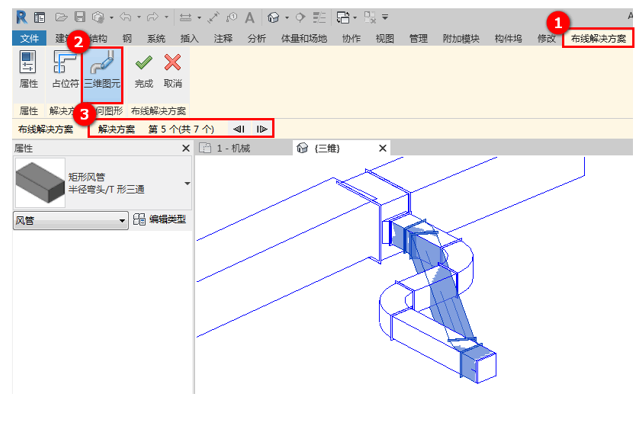

在解決方案幾何圖形中選擇“三維圖元”，通過切換按鈕從現有的布線方案中篩選需要的布線方案。如圖3.4-10所示。
3.4-10

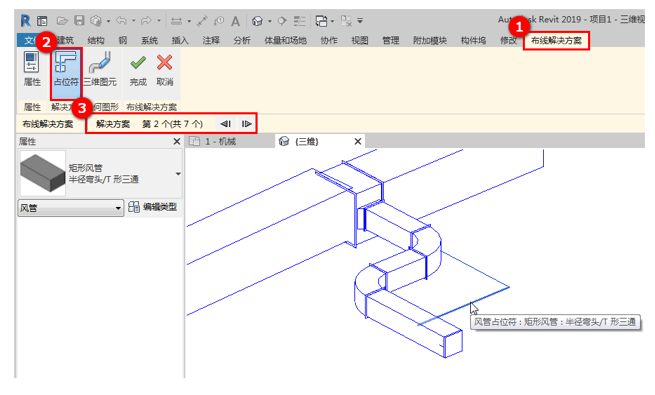

在解決方案幾何圖形中選擇“占位符”，布線方案將以占位符的樣式進行顯示。如圖3.4-11所示。
3.4-11
編輯完成之后，單擊“完成”命令保存當前修改并退出編輯模式，或單擊“取消”命令放棄當前修改并退出編輯模式。
課后思考：通風空調系統的類型有哪些？
