土建模型一般分建筑與結構兩個模型分別繪制，最后通過鏈接整今天就來聊聊我們非常熟悉的鏈接。合，鏈接模式作為目前 BIM 工作的主流模式，相信大家一定不陌生這里就不在贅述鏈接模式的概念了。開篇第一章我們給大家羅列了一些比較重要的技術點供大家查漏補缺。

1)復制/監視命令，復制鏈接模型中的軸網、三維構件等。

2)多層鏈接，設置鏈接文件參照類型，便于實現子鏈接文件跟隨主鏈接文件。詳細內容請查閱每日一技“1054Revt 中子鏈接文件如何跟隨主體項目

3)主項目明細表統計鏈接模型的工程量。詳細內容請查閱每日一技“963 如何統計 Revit 當前與鏈接模型的工程量

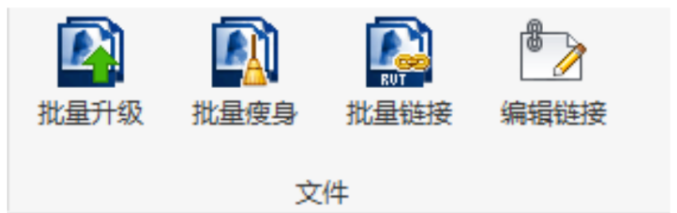

4)批量鏈接這個功能需要借助插件，橄欖山、建模大師均有此功能。

5)鏈接文件中個別構件的隱藏鏈接文件中的構件是不能刪除不能編輯的，但是很多人不知道它是可以隱藏的。詳細內容請查閱每日一技“904 Revt 中如何快速隱藏鏈接模型中的部分圖元”

6)鏈接文件形成的封閉房間不封閉詳細內容請查閱每日一技“1052Revit 中封閉房間為啥不封閉

7)鏈接文件不可見的可能情況匯總詳細內容請查閱每日一技“1028 Revt 中鏈接模型隱藏的小秘密”

討論了分散的技術點，接下來我們來談?wù)勬溄幽Ｐ偷恼稀?)綁定鏈接

綁定鏈接應該是正統的整合鏈接文件的方式，一鍵綁定即可。

特點:簡單方便，尤其是針對在主項目中位置需要移動鏈接文件;但是花費時間比較多，甚至經過漫長的等待仍然無結果，值得作罷。2)復制粘貼

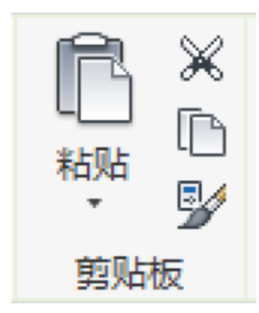

同時打開主項目和鏈接文件，同一位置復制粘貼。

特點:快速方便，花費時間相對較少;但是粘貼過來之后不是一個整體，每個構架是單獨的個體，如果位置需要調整，很難操作。

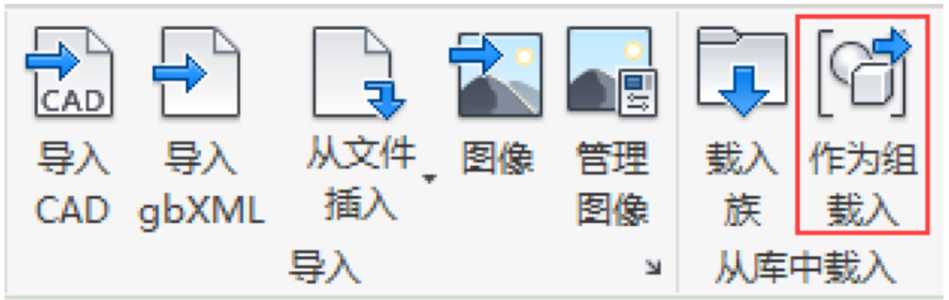

3)成組載入將鏈接文件保存為組，打開主模型之后將鏈接文件作為組載入。詳細內容請查閱每日一技“1046 Revt 中另類組合族-組

特點:過程稍微復雜，但是花費時間少;載入主項目之后，作為個模型組存在，可以整體移動，也可以解組，可以適應各種情況。

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
