首先，在打開Revit軟件后，我們需要創建一個新的項目。選擇“新建項目”并設置好項目的名稱和保存路徑。
完成項目的創建后，我們需要選擇“建筑”或“結構”模板中的一個。在這個項目中，我們將按照“建筑”模板進行操作。

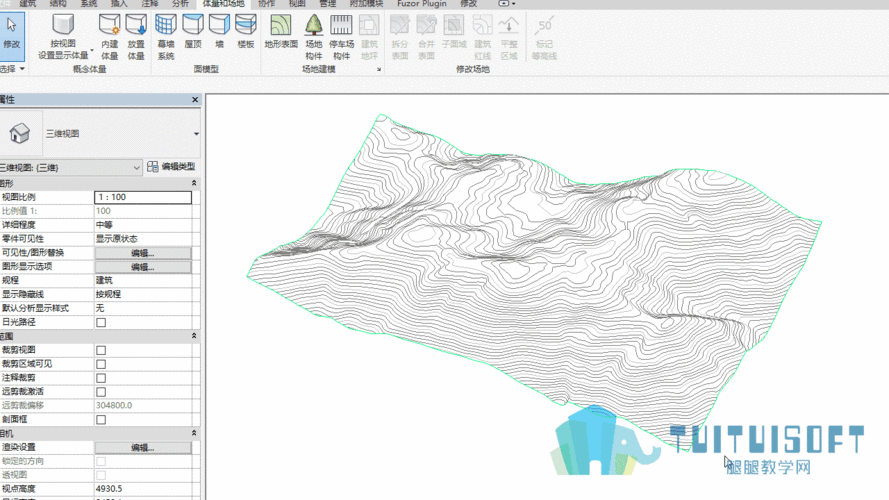

接下來，我們需要在Revit中創建一個地形表面。選擇“結構”選項卡中的“地形”下的“地形表面”命令。在彈出的對話框中，選擇“新建”來創建一個新的地形表面。
在創建新的地形表面之后，我們需要定義地形的范圍。選擇“插入”選項卡中的“邊界”命令，并在繪圖界面中繪制地形的邊界。可以使用直線、弧線等工具完成邊界的繪制。
完成地形邊界的繪制后，我們需要為地形表面添加點。選擇“插入”選項卡中的“點”命令，并在繪圖界面中添加需要的點。可以通過直接輸入坐標或通過手動繪制來添加點。
添加完所需的點后，我們可以通過選擇點并調整其高度來定義地形的高度。選擇“修改”選項卡中的“高度調整”命令，并在繪圖界面中選擇需要調整的點。通過輸入或拖動的方式，調整點的高度。
完成地形高度的調整后，我們可以對地形進行進一步的編輯和修改。在“修改”選項卡中，有豐富的工具和命令可供我們使用，如平滑、剪切、填充等。
最后，我們需要將繪制好的地形表面保存。選擇“文件”選項卡中的“保存”命令，并選擇保存的路徑和文件名。
至此，我們已經成功地使用Revit繪制了地形表面。通過上述的步驟，我們可以根據實際需求，在Revit中繪制出具有精確高度和形狀的地形表面。
