橄欖山快模（精裝）For Revit簡介

橄欖山精裝模塊主要提供了模型面層的創建及瓷磚的排布工具，主要用來解決模型繪制過程中面層創建復雜和繁瑣；瓷磚排布的工作量大，不易統計。

那么精裝模塊這邊提供了以下幾個功能：

1. 面層裝飾

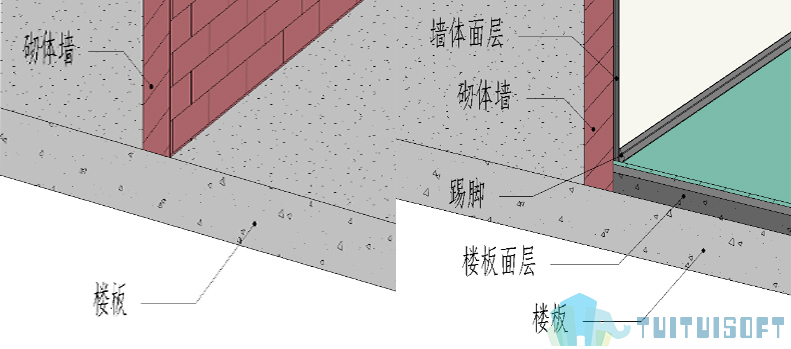

   為了盡可能提高模型算量的準確性，一般會單獨繪制面層模型來進行面層算量，而豎直方向構件則使用墻，水平構件則使用樓板。但是由于面層繪制的工作量比較大，且繪制的過程中需要不斷調整墻和樓板的位置以及相交位置還要對墻或樓板進行開洞，這樣操作繁瑣。為此橄欖山提供了以下三種面層：房建裝修、梁板窗抹灰以及拾面建面層等創建面層的工具來解決該問題。

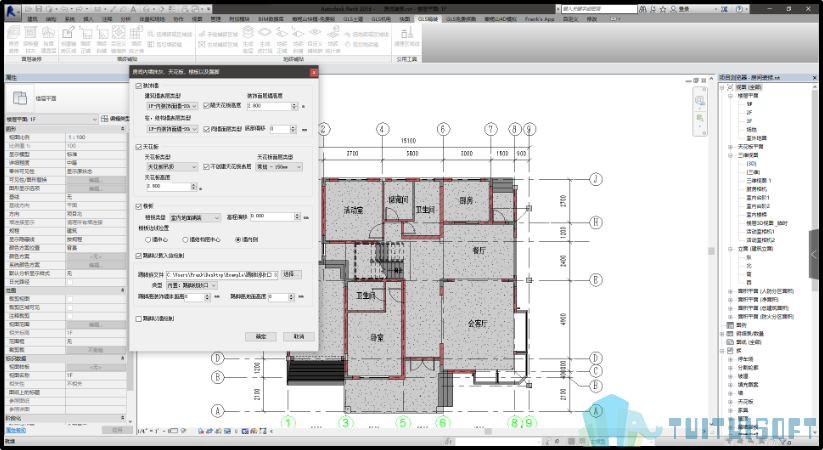

2. 房間裝修

   功能實現：


   1）為房間中的墻、柱、樓板添加抹灰面層；2）創建天花板；3）創建房間的踢腳線；4）批量為具有相同房間名稱的房間進行裝修

   工具特點：

   1）強大自定義選項滿足多種面層繪制要求；2）自定義選擇面層類型及設定高度偏移；3）支持墻、柱面層分開設定，同時也支持結構與建筑墻面層分開設定；4）支持鏈接模型，多專業協同更高效




                                            裝修前                                                                                  裝修后

3.梁板窗抹灰

 功能實現：

1）為房間中的梁、樓板批量添加面層；2）為房間中的門窗邊框批量添加面層

工具特點：

1）支持鏈接模型；2）支持自定義選擇面層類型；3）對于門窗邊框面層，內側和外側抹灰可以單獨設定。

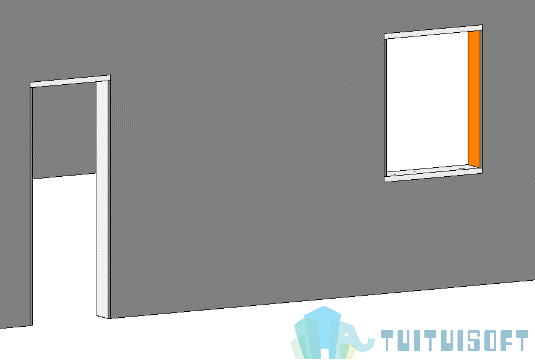

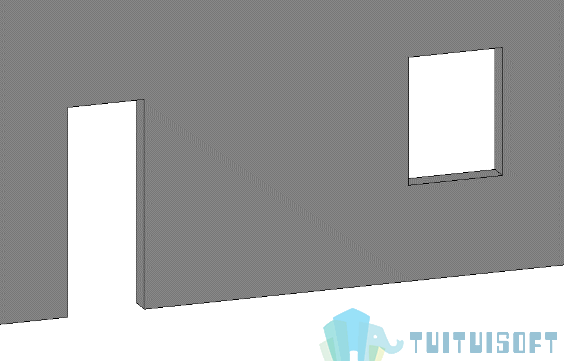

                                                 抹灰前                                                                                抹灰后

4.拾面建面層

為拾取到的表面創建面層

工具特點：

1）自定義指定面層類型及偏移；2）適用范圍廣，靈活程度高；3）除了可以作為面層工具，還可以作為模板工具使用。

墻磚排布：

實現功能：

1. 墻磚正鋪、錯縫鋪


2. 墻磚斜鋪，錯縫鋪

3. 墻磚自定義鋪貼

4. 方案比選，兼顧美觀與經濟

5. 一鍵統計墻磚數量

6. 自定義墻磚扣減灰縫

以下面這個為例：

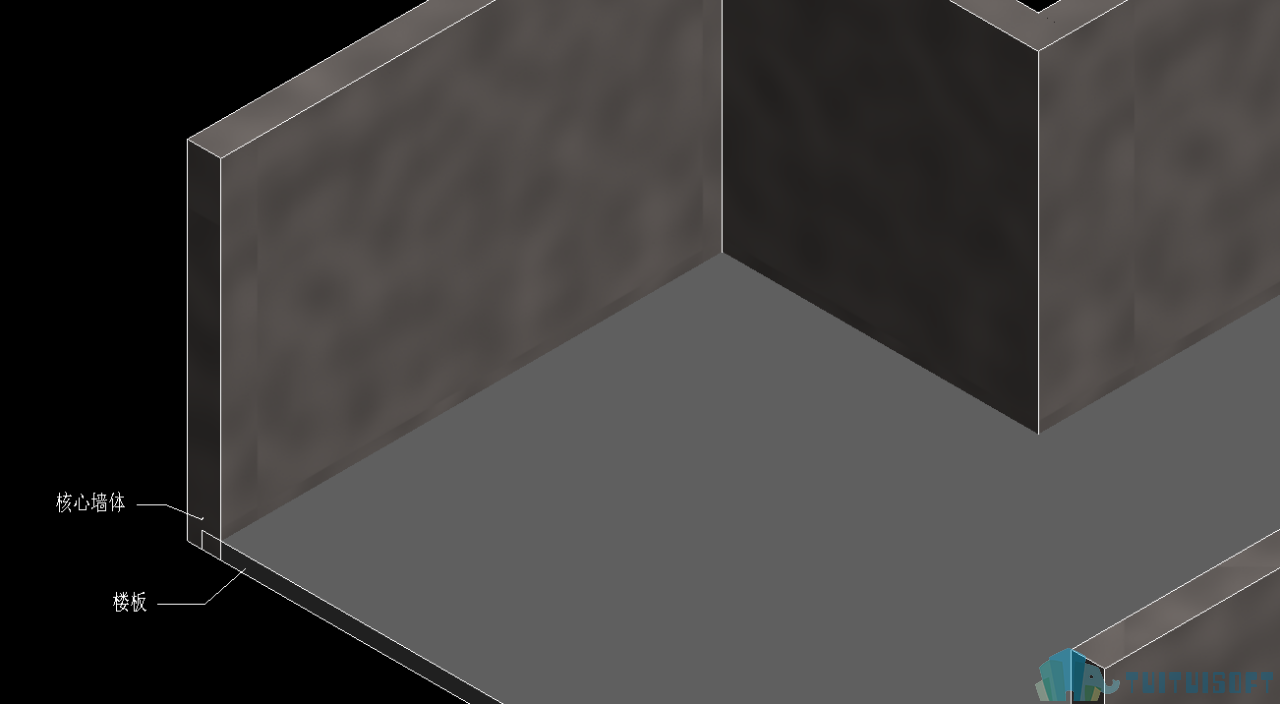

創建面層前：

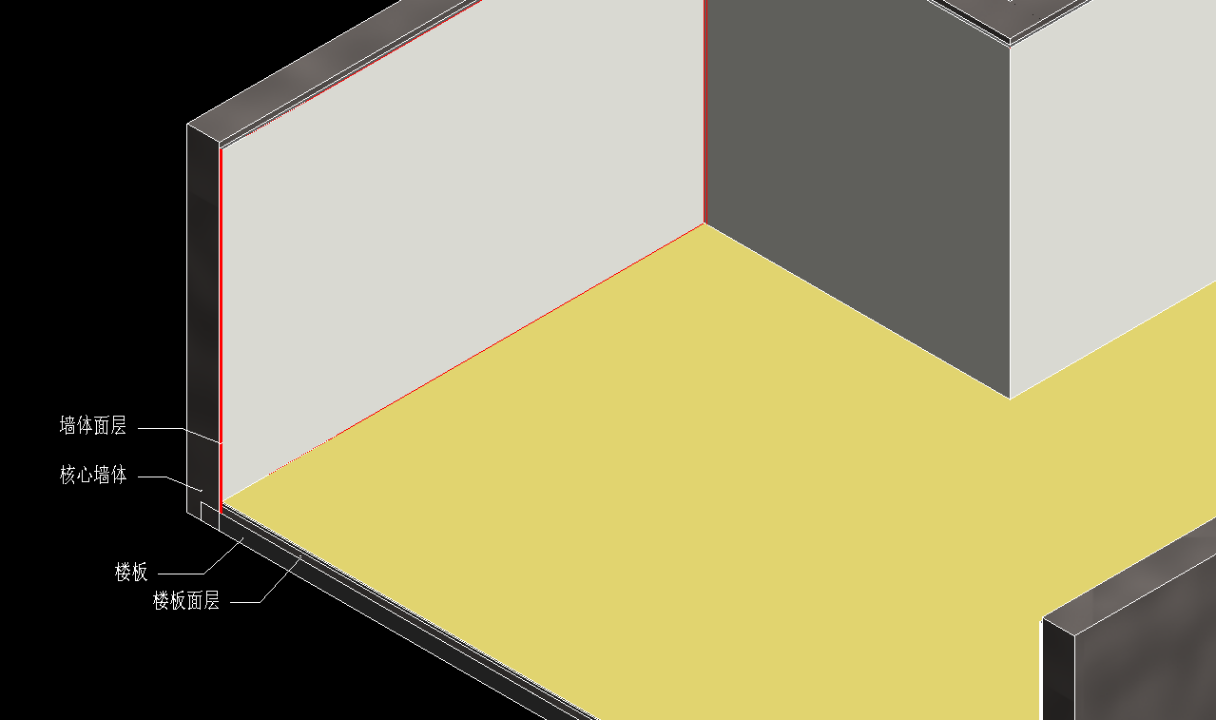

創建面層后：

鋪磚前：

鋪磚后：

墻磚正鋪、錯縫鋪
