在說到Revit視圖樣板的創建與傳遞之前，首先我們先要搞懂它的定義：視圖樣板是一系列視圖屬性，例如視圖比例、規程、詳細程度以及可見性設置。使用視圖樣板可以為視圖應用標準設置。

創建視圖樣板

創建視圖樣板的方法有兩種：

1）可通過復制現有的視圖樣板，并進行必要的修改來創建新的視圖樣板；

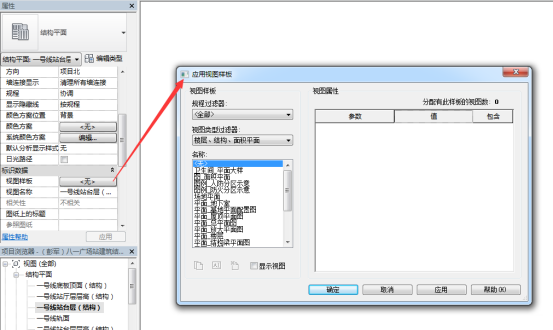

2）也可以從項目視圖或直接從“圖形顯示選項”對話框中創建視圖樣板。

視圖樣板的傳遞

可以為每種樣式創建視圖樣板來控制以下設置：類別的可見性/圖形替代、視圖比例、詳細程度、圖形顯示選項等等。

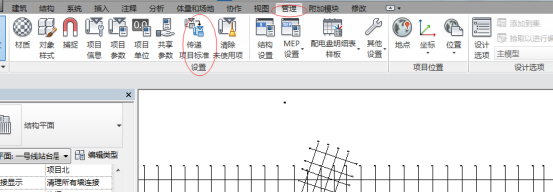

視圖樣板的導出即視圖樣板的傳遞，當使用“傳遞項目標準”工具時，請考慮以下事項：

1）當系統族依賴于其他系統族時，所有相關的族都必須同時傳遞，以便使其關系保持不變。例如，文本類型和標注樣式使用箭頭。因此，文本類型、標注樣式和箭頭必須同時傳遞。

2）視圖樣板和過濾器必須同時傳遞才能保持其關系。

3）如果希望將視圖樣板和過濾器從源項目傳遞到目標項目。如果目標項目包含具有相同名稱的視圖樣板和過濾器，請將其刪除，然后再從源項目傳遞這些項目。此預防措施可以避免出現潛在問題。

4）以下項目不在項目之間傳遞：立面視圖類型、剖面視圖類型、Revit鏈接的可見性設置。

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
