建筑墻的創建與繪制

    在建筑項目文件的標高和軸網基礎上，開始創建建筑模型

    圖1保存建筑模型項目文件

    (１)在“ＪＨＣ—２２＃Ａ—１.０”建筑項目文件中鏈接Revit結構項目模型文件—“ＪＨＣ—２２＃Ｓ—１.０”，單擊“插入—Revit鏈接”命令，在彈出的“管理鏈接”窗口中點擊“添加”，選擇對應的結構項目文件“ＪＨＣ—２２＃Ｓ—１.０”，點擊“打開”即可，如圖2所示

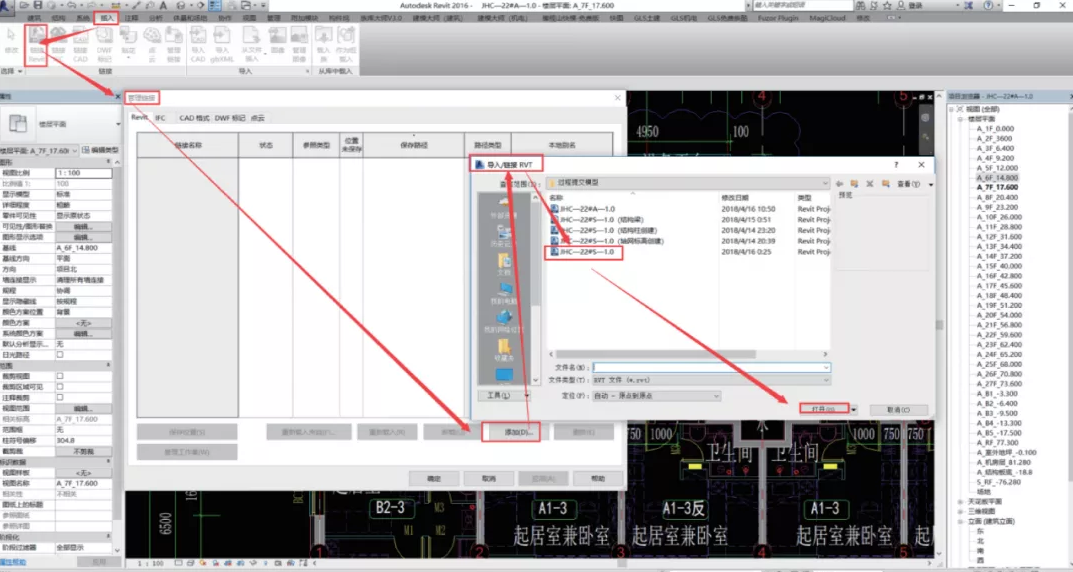

    圖2鏈接Revit文件

    (２)切換至標準層“７Ｆ”(七層)結構平面視圖“Ａ—７Ｆ—１７.６００”，檢查并設置結構平面視圖“屬性”面板中“規程”為“建筑/協調”。

    單擊功能區“建筑—墻—建筑墻”命令，自動切換至“修改｜放置墻”上下文選項８０卡中，在類型選擇器中選擇“常規—２００ｍｍ”的墻類型，與結構柱、結構梁族類型復制方法相同，點擊屬性欄“編輯類型”，在彈出的“類型屬性”對話框中選擇此類型進行復制并命名為“３０0—加氣混凝土砌塊”，點擊“編輯”進入“編輯部件”窗口，在彈出的材質瀏覽器中搜索到名稱為“混凝土砌塊”的材質，復制并改為“—加氣混凝土砌塊”，單擊“確定”按鈕并將厚度改為“３００”，如圖345所示

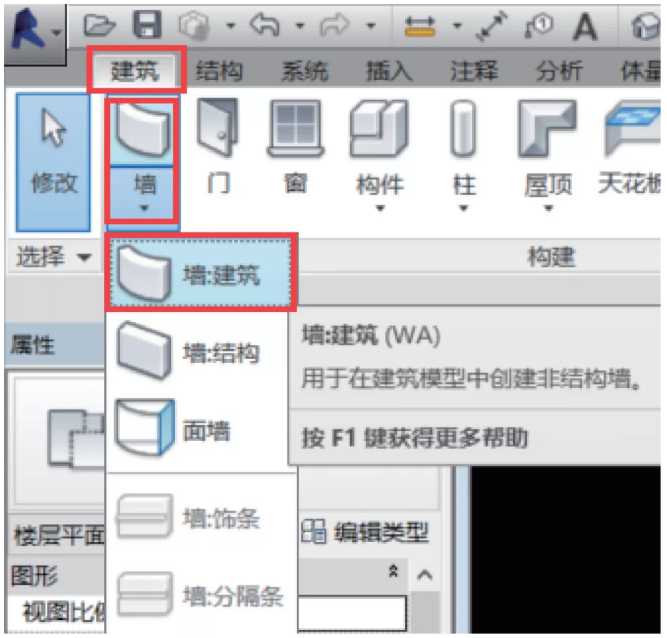

    圖3建筑墻命令

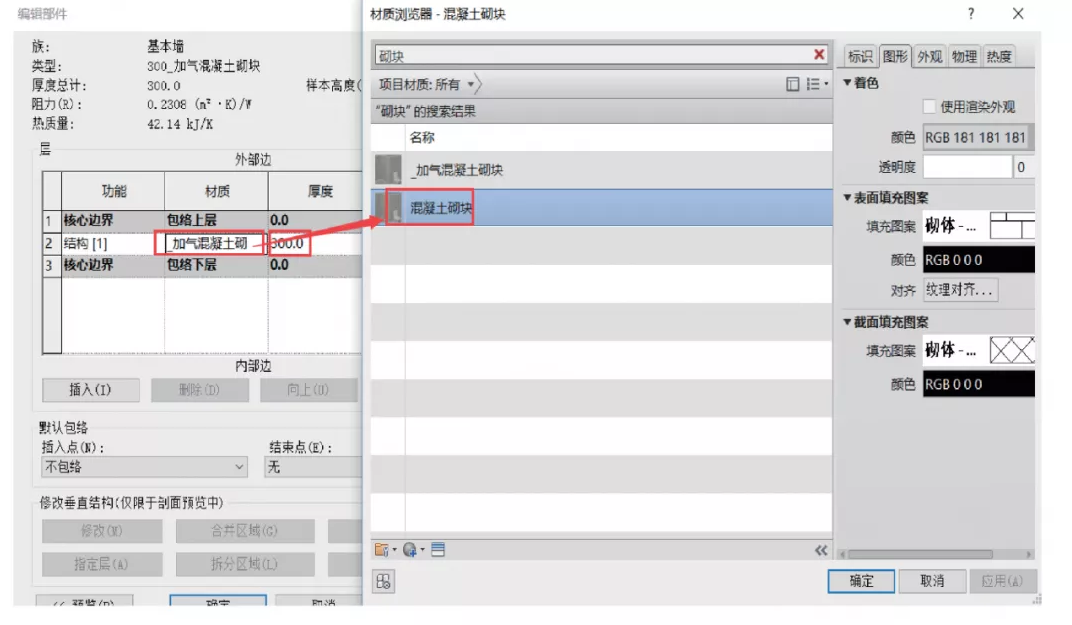

    圖4建筑墻類型復制

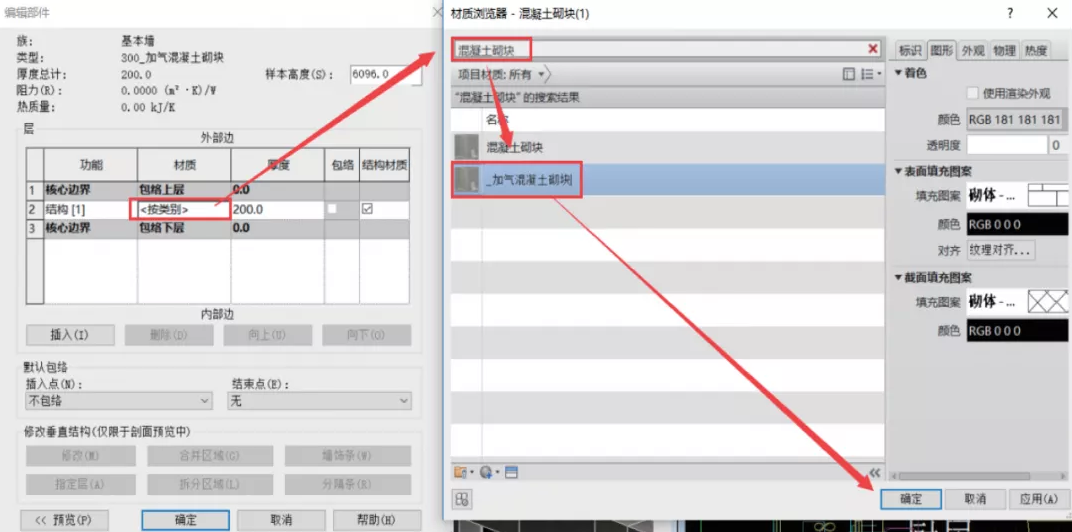

    圖5材質的添加

    (３)選項欄和屬性欄如圖6設置，“高度:Ａ—８Ｆ—２０.４００”“定位線:墻中心線”，不勾選“鏈”和“半徑”，“偏移量”為“０”；“底部限制條件:Ａ—７Ｆ—１７.６００”“頂部約束:直到標高:Ａ—８Ｆ—２０.４００”，繪制方式選擇合適的方式，此處為“直線”，然后在建筑平面視圖中依照ＣＡＤ底圖進行墻體的繪制

    (４)如圖6所示，需調節墻體的上、下高度。此處有兩種方法，一種是選中繪制好后的墻體，分別點擊上/下顯示出的“小三角”進行移動，移動到梁下緊貼梁后，會有預覽虛線可以看到，按<ＥＳＣ>鍵退出即完成墻體的調整，另一種方法是采用“對齊”命令調整，此處不展開敘述，調整好后的墻體，如圖7、圖8所示

    圖6選項欄和屬性欄設置

    圖7調節墻體的高度

    圖8墻體繪制完成

    將本層加氣塊混凝土墻、隔墻及外保溫墻用同樣方法創建出所對應的合適類型，然后添加材質、修改厚度，繪制并調整墻體，最終完成本層墻體的創建，相關參數如表如下

    相關墻體添加材質操作如圖9~圖11所示

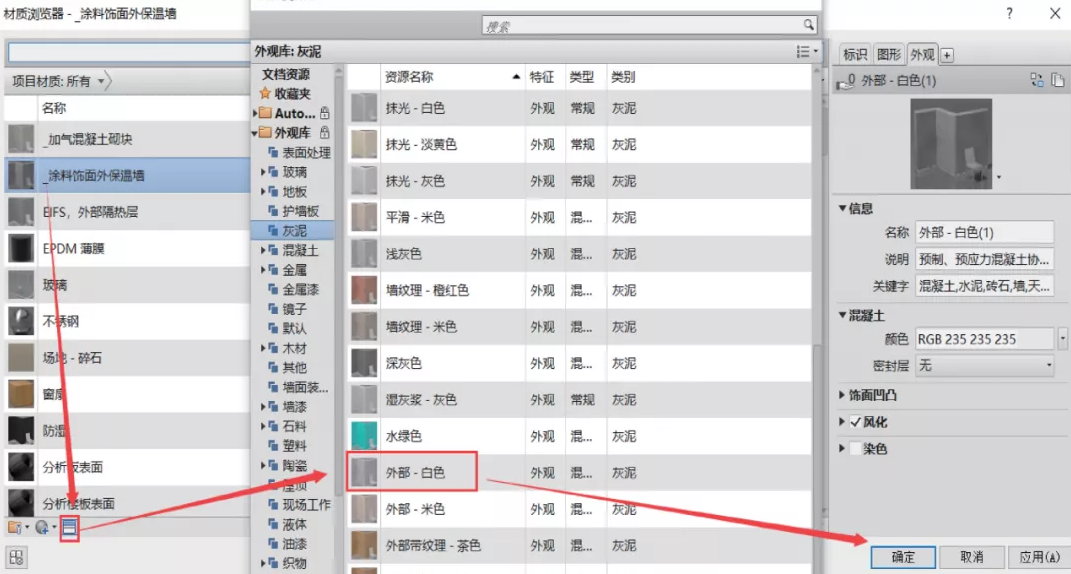

    圖9“涂料飾面外保溫墻”添加材質

    圖10“輕鋼龍骨涂裝板墻”添加材質

    圖11加氣混凝土砌塊”添加材質

    (５)墻體繪制完成后，如圖12所示

    圖12墻體繪制完成后模型
