提出問題：

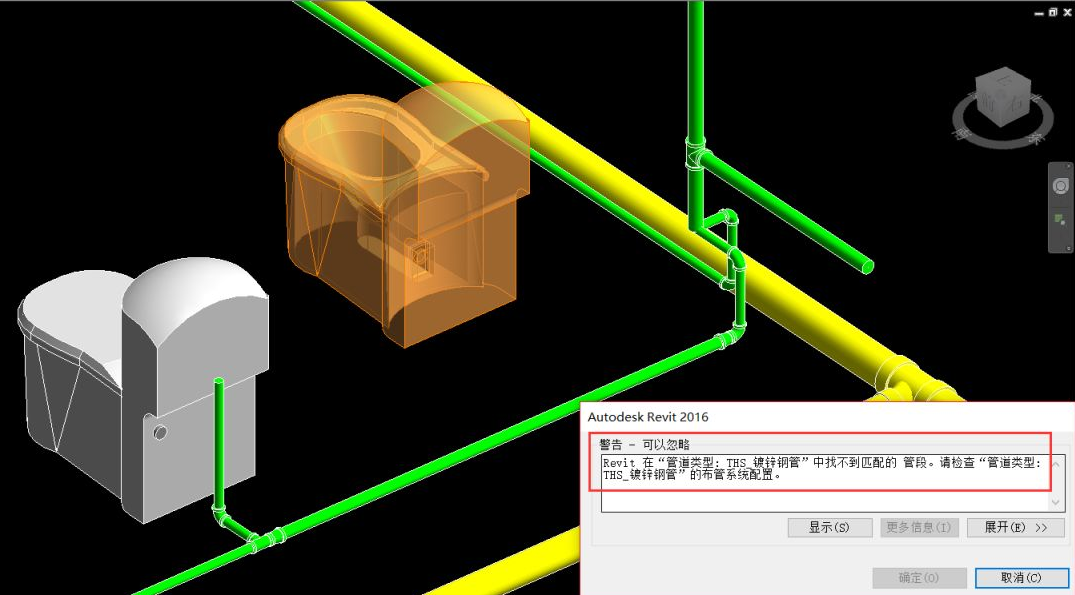

設備與管線的連接時出現布管系統配置找不到匹配的管段的警告，導致無法連接。

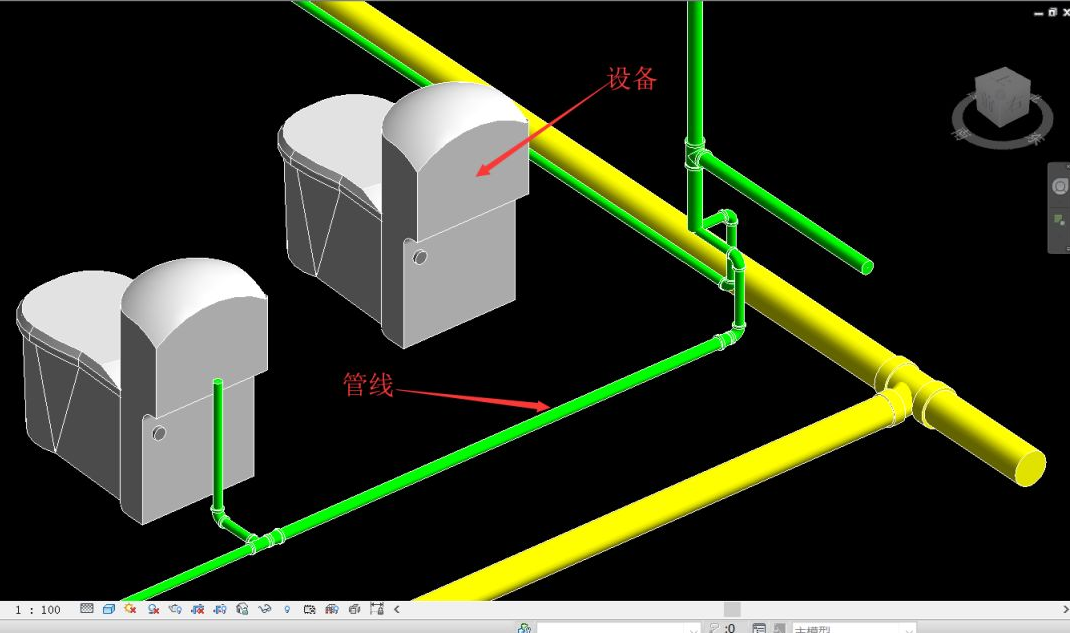

如下圖：
解決辦法：

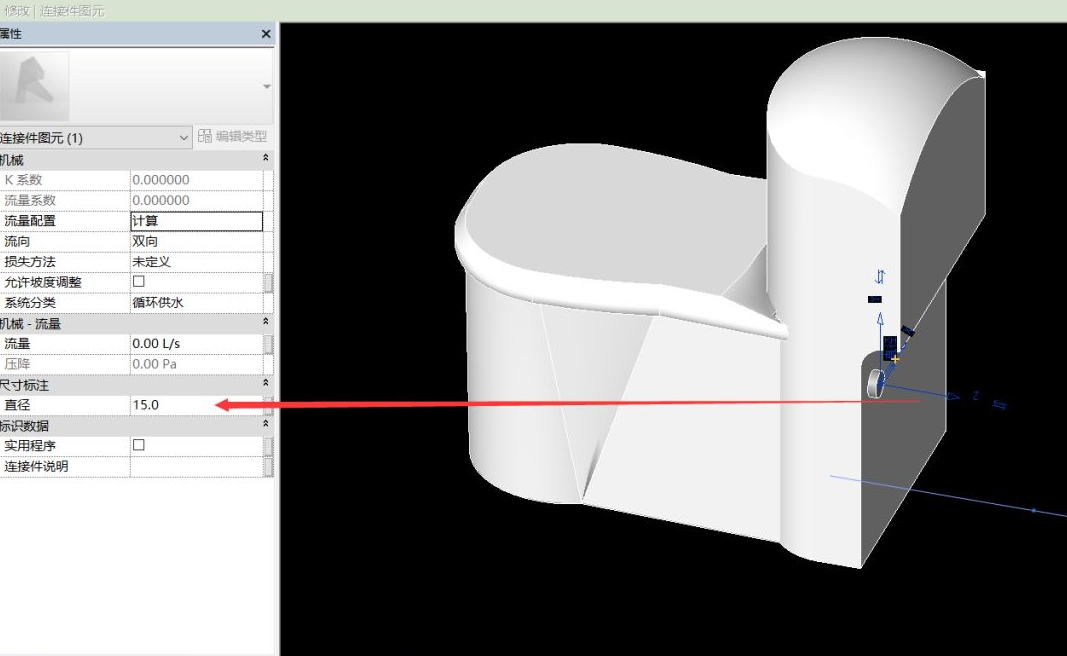

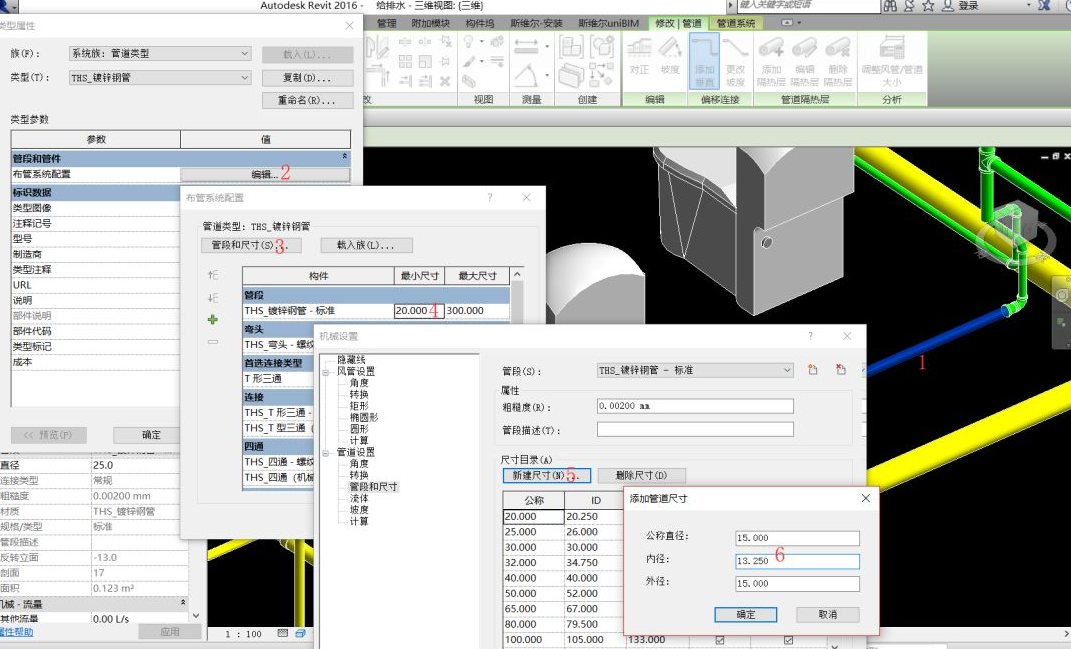

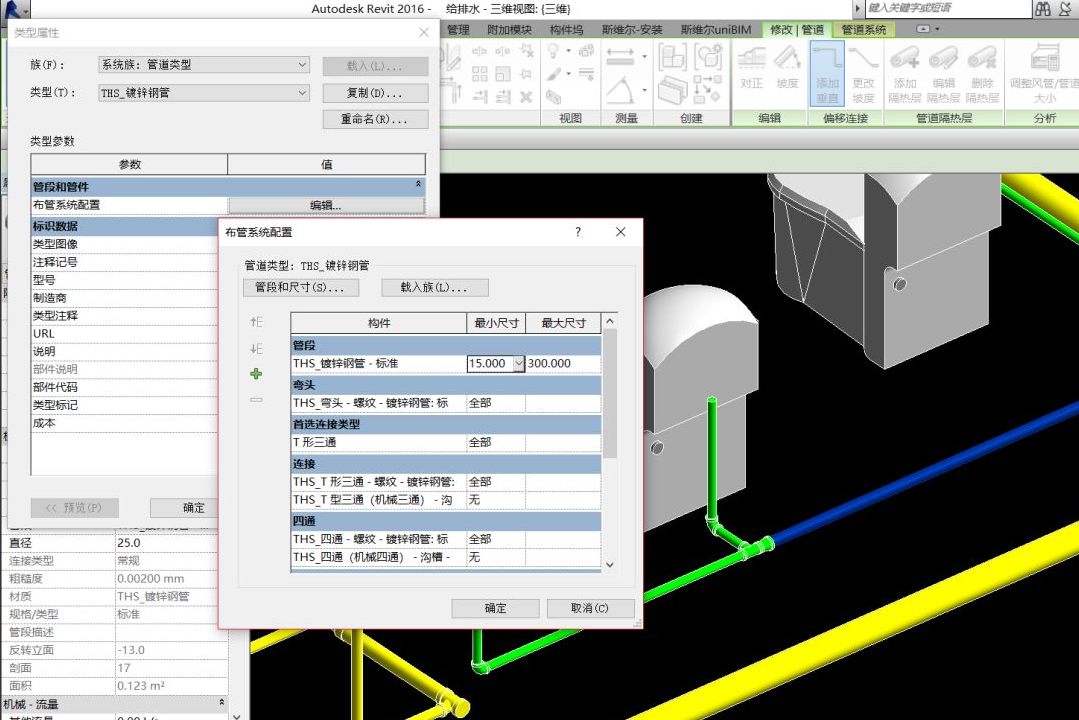

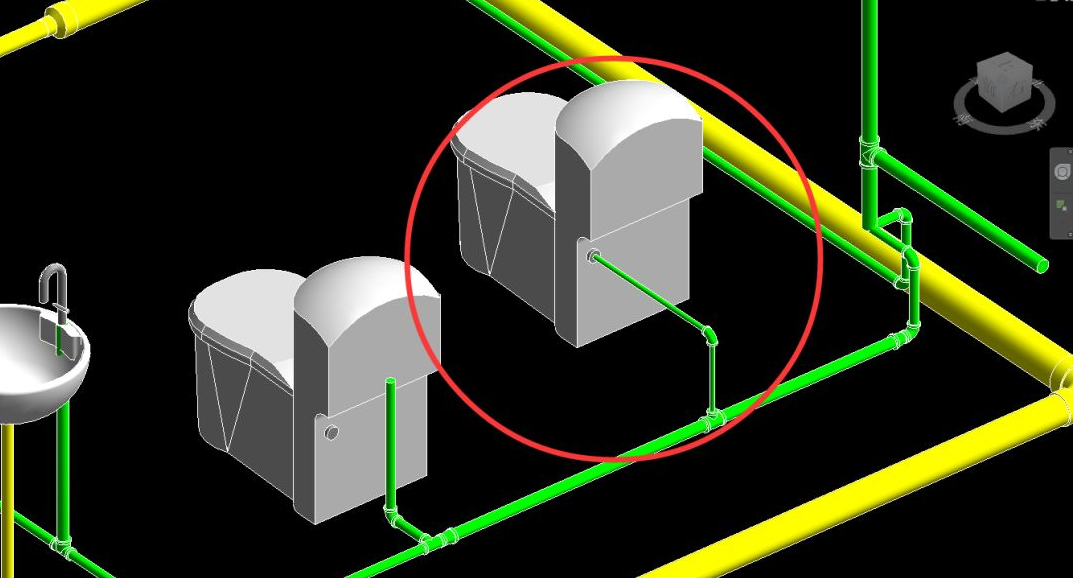

這時我們需要查看設備連接件（選中設備進行族編輯）的管徑數值，與其所連接管道的管徑列表中是否也具備這一數值。若無則需要選中管道新建該管徑數值。即可實現設備連管道。具體操作請依據以下圖片：

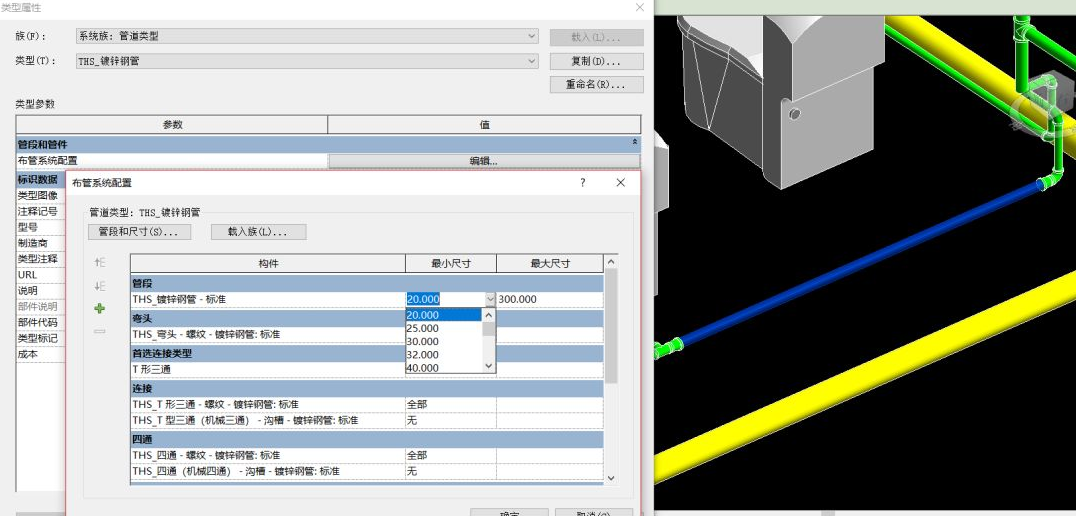

Step1：
Step2：
Step3：
Step4：
Step5：
