我們在用revit建模的過程中，有時會需要進行場地布置，現在我們就介紹一些場地布置的小技巧。
1、當我們所需要的場地比較復雜，但是有點文件（就是有txt文件或者csv文件記錄高程點信息的文件）時，我們可以通過導入點文件快速建立場地。

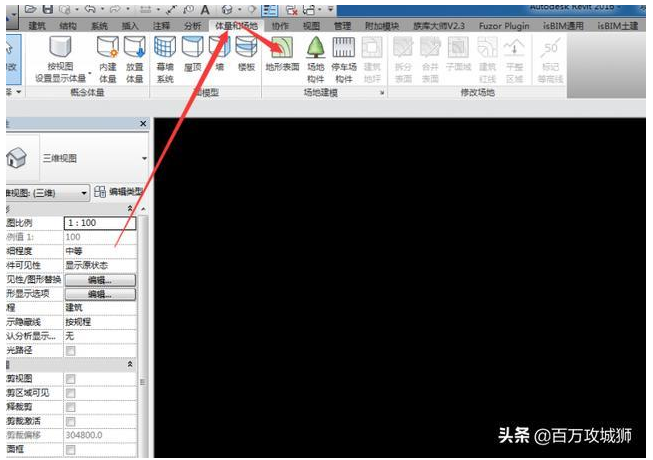

a）點擊體量與場地命令再點擊地形表面如圖一所示：
圖一

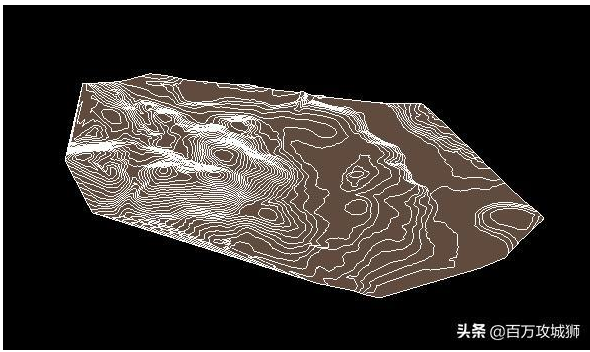

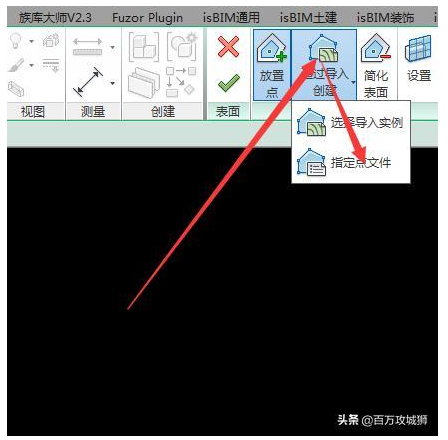

b）再點擊通過導入創建，選擇指定點文件導入我們已有的點文件再點擊對勾完成就可以創建地形了如圖二、三所示
圖二
圖三

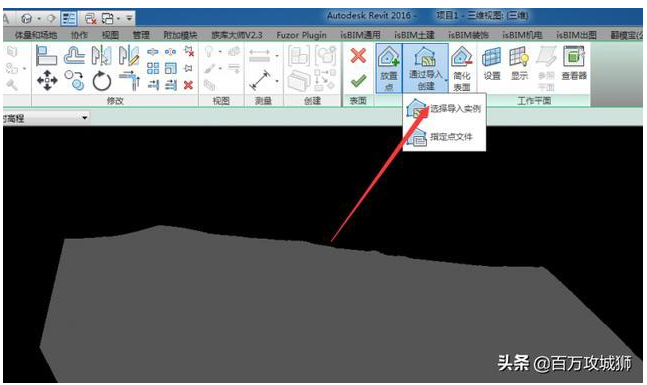

2、當我們所需要的場地比較復雜，有cad的立體地形圖示，我們可以通過選擇導入實例創建地形，首先我們鏈接CAD圖紙到revit中，然后和第一種方式一樣，但是第二步我們選擇導入實例如圖四所示，點擊我們導入的CAD圖紙，再點擊完成地形就創建好了。
圖四
3、當我們需要的地形計較簡單又沒有可以直接借用的文件室我們也可以自己簡單的手動創造地形，
a）首先我們點擊放置點在四個角放置四個點大致調整他們的高度，點擊完成。

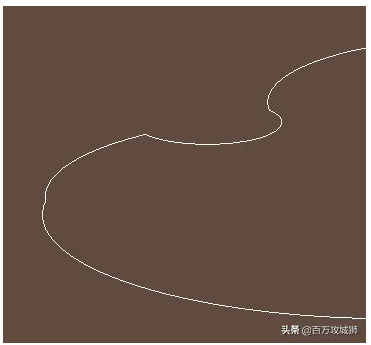

b）然后我們點擊拆分表面，按導入的CAD等高線我們拾取拆分邊線，注意一個只能將一個表面一分為二，多個等高線分多次拆分。

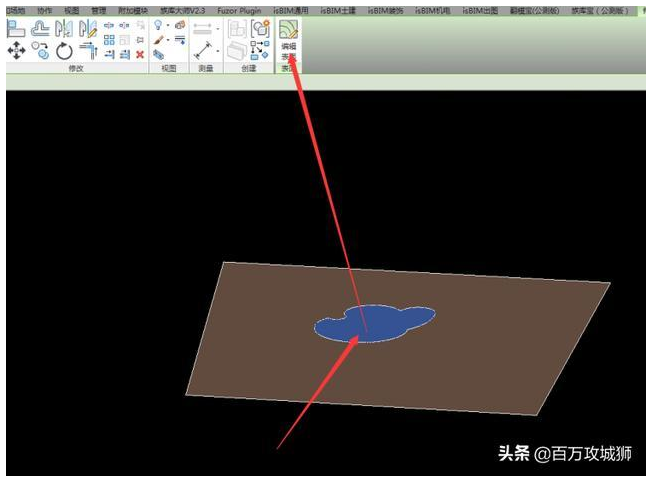

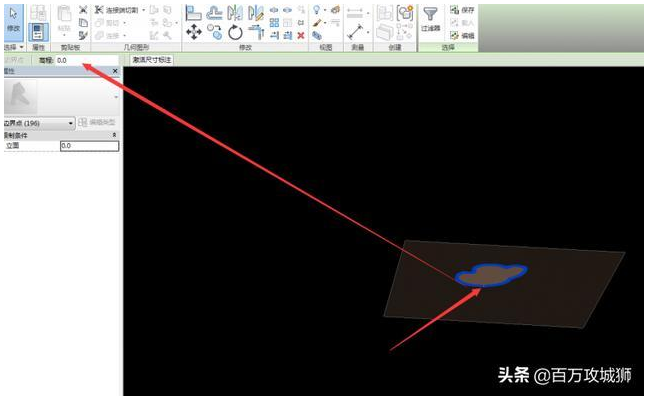

c）然后我們點擊我們拆分的表面，點擊編輯表面,選擇邊線上的高程點調整為我們需要的高度，如圖五，圖六。
圖五
圖六
d）我們發現兩個地形表面連接處有一條裂縫，沒有關系，我們選擇另一個地形表面將邊界處的高程點按第三步的方法調整成同樣高度裂縫就消失了如圖七所示。用同樣的辦法處理其他等高線這樣一個簡單的地形就處理好了。
圖七

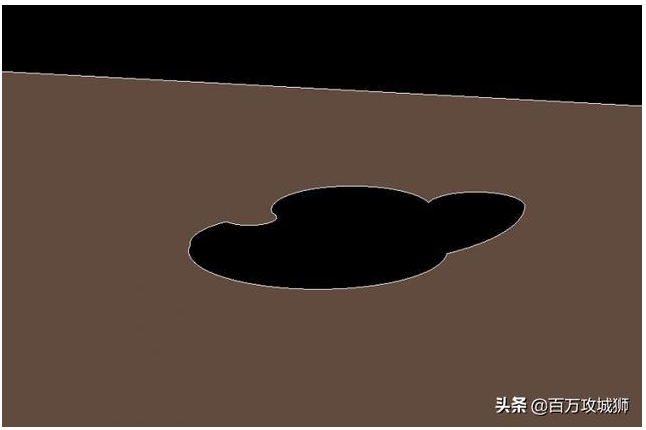

4、有時候我們需要在地形開洞，或者對地形的邊界做出一個我們需要的造型，這個也是可以通過拆分表面處理的，我們將我們需要的形狀通過拆表面描繪出來，然后將我們要開洞或者不需要的那部分刪除就可以了，如圖八。
圖八
