在衛生間的蹲便器繪制過程中，蹲便器與給水、排水橫管的連接是不可少的，所以在連接蹲便器時需要注意。

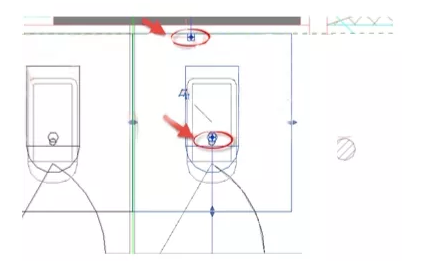

1.首先放置好蹲便器后確定蹲便器的給水口、排水口位置，如圖1
圖1

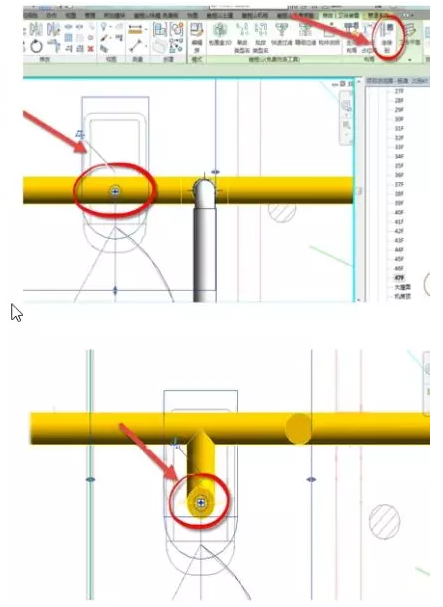

2.然后連接蹲便器的排水橫管，有兩種連接方式，一種是橫管對齊蹲便器的排水口，直接點連接到；另一種是從橫管直接畫出一根橫管讓其對齊蹲便器排水口，點連接到，如圖2
圖2

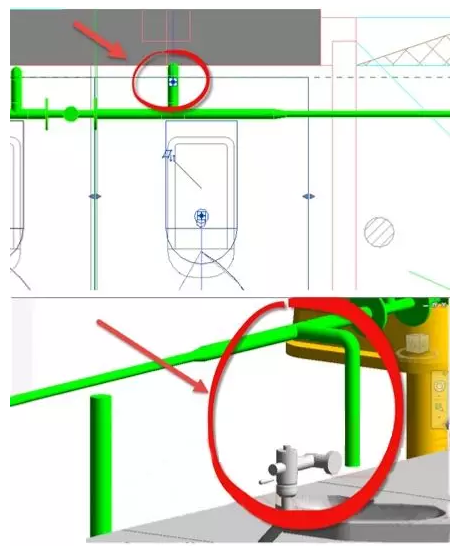

3.蹲便器與給水橫管的連接，同樣需要把橫管與給水口對齊，這里哦需要注意給水管需要從蹲便器的上面往下接，如圖3
圖3

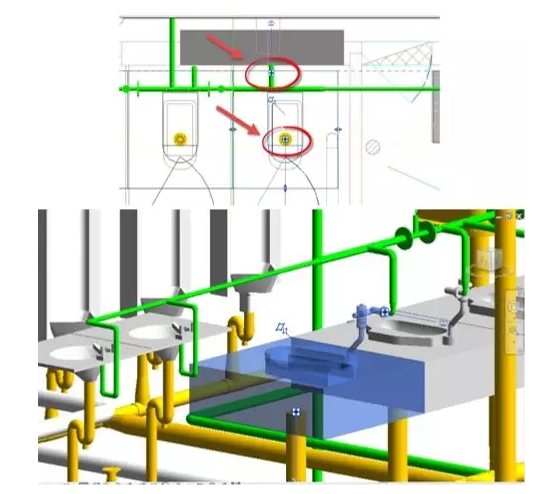

4.完成效果如圖4
圖4
-END-
